TL240L385-1PN Устройство защиты от импульсных перенапряжений в цепях переменного тока, 230В (AC

10 лет гарантии
  • Производитель: Beward
  • Код товара: 406-938

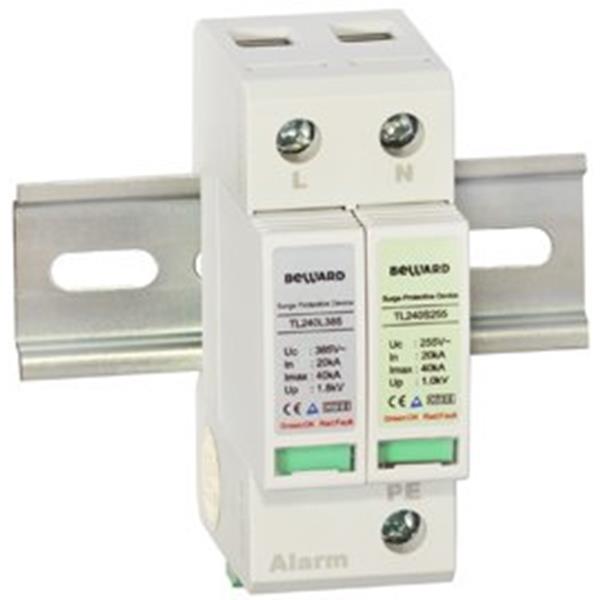

Beward TL240L385-1PN
597 просмотров
4400.00 ₽
Рекомендованная цена
4 000 ₽
Спецпредложение до 02.07.2022

В наличии
Удаленный склад: > 10 шт
Подобрать похожие
Оставить отзыв

Устройство защиты от импульсных перенапряжений в цепях переменного тока, 230В (AC), 40 кА, класс 2, от -40 до +75°С, IP20

TL240L385-1PN применяется в составе низковольтных электрических сетей (при номинальном напряжении питания (220 В (AC)) для защиты устройств от скачков напряжения и отвода импульсов тока при прямом или косвенном воздействии грозовых разрядов или иных переходных перенапряжений. Устройство предназначенодля работы в уличных условиях и соответствует установленному мировому стандарту требований класса C (Класс 2). В отличие от устройств грозозащиты, TL240L385-1PN дополнительно обеспечивает защиту от длительного аварийного повышения напряжения в сети.

Основные особенности:

  • Смена модуля грозозащиты без отключения питания
  • Защита от перегрева и перенапряжения
  • Визуальный контроль рабочего состояния устройства
  • «Сухие» контакты для удаленного мониторинга рабочего состояния устройства
  • Эксплуатация в диапазоне температур от -40 до +75°С, класс защиты IP20
  • Соответствие мировому стандарту класса C
  • Двойной разъем модуля грозозащиты для подключения кабеля
  • Установка на DIN-рейку
Область применения
Грозовые разряды, коммутационные помехи, аварии в сети питания оказывают сильное воздействие на оборудование в сети. Наиболее уязвимой является аппаратура, подключенная к длинным линиям питания. В первую очередь — это камеры видеонаблюдения, но также, например, извещатели периметральной сигнализации и концентраторы. Ограничитель импульсных перенапряжений TL240L385-1PN безопасно отводит импульсные сверхтоки на землю и ограничивает перенапряжение до значений, совместимых с оборудованием, работающим в сети.
Способы защиты
TL240L385-1PN состоит из модуля грозозащиты и базовой части. При чем замена модуля возможна без отключения электропитания. Предусмотрен как визуальный контроль рабочего состояния TL240L385-1PNпосредством световой индикации, так и удаленный. Во втором случае о повреждении модуля грозозащиты наудаленное устройство мониторинга поступит соответствующий сигнал. При выходе из строя TL240L385-1PNотключается от электросети автоматически, благодаря наличию контроля температуры и защиты от перенапряжения. Это позволяет избежать возгорания, вызванного длительным коротким замыканием.
Особенности подключения
Устройство TL240L385-1PN должно быть обязательно заземлено. Предусмотрена возможность установки на DIN-рейку шириной 35 мм, например в коммутационный шкаф. Устройства удаленного мониторинга подключаются к тревожным выходам («сухим контактам») в нижней части TL240L385-1PN. Провод заземления подключается через двойной разъем в нижней части модуля грозозащиты, при этом поперечное сечение соединительных проводов не должно превышать 35 мм2. Диапазон эксплуатационных температур TL240L385-1PN очень широк (от -40 до +75°С), что позволяет устанавливать данное устройство без дополнительного защитного оборудования.

Технические характеристики:

Общие характеристики

Номинальное напряжение

230 В (АС)

Максимальное длительное рабочее напряжение

L-N: 385 В (АС), N-PE: 255 В (АС)

Ограничивающее напряжение

L-N: ≤1.8 кВ, N-PE: ≤1.0 кВ

Номинальный разрядный ток

20 кА

Максимальный разрядный ток

40 кА

Напряжение защиты (5 кА 8/20 мс)

L/N: ≤1.2 кВ, N/PE: ≤0.8 кВ

Кратковременное перенапряжение

5 с (L-N, 400 В), 200 мс (N-PE, 1200 В)

Допустимый сопровождающий переменный ток

25 кАrms

Максимальный ток входного предохранителя

125 АgL

Коммутируемый ток тревожного выхода (макс.)

250 В: 0.5 A (AC), 0.1 A (DC), 125 В: 1 A (AC), 0.5 A (DC)

Эксплуатация

Рабочий диапазон температур

От -40 до +75°С

Класс защиты

IP20

Допустимый уровень влажности

От 5 до 95% (при 25°С)

Размеры (шхвхг)

32х90х67 мм

Сечение соединительных проводов

От 1.5 до 25 мм2 (гибкий), 35 мм2 (жесткий)

Тип крепления

На DIN-рейку шириной 35 мм

Разъемы

L, N, PE

Индикаторы

Зеленый/красный

Класс пожарной защиты

UL94 V-0

Характеристики TL240L385-1PN:

  • Производитель: BEWARD
  • Вид защиты: Питание 220В
  • Кол-во цепей защиты: 1
  • Тип подключаемого кабеля: Высоковольтный кабель
  • Установка на DIN-рейку: Да
Документация:
  1. Инструкция TL240L385-1PN
