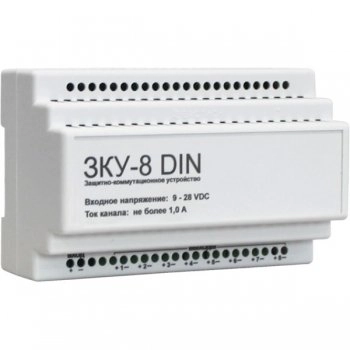

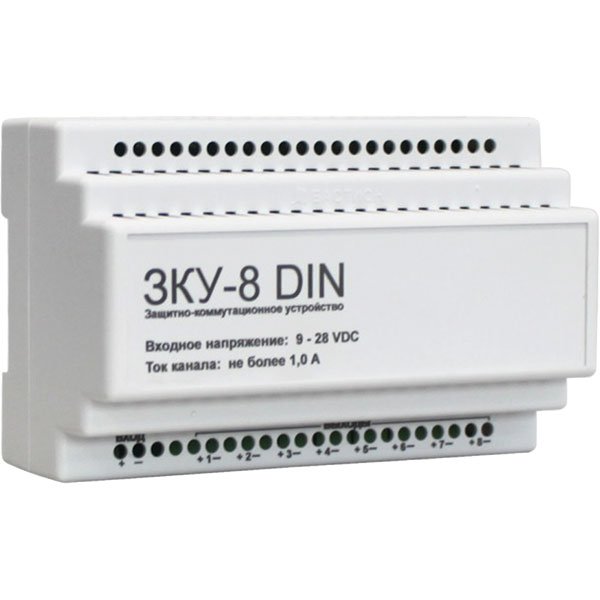

ЗКУ-8 DIN Защитно-коммутационное устройство для коммутации и защиты от КЗ линии питания 9-28 В

5 лет гарантии

Производитель: Бастион
- Поделиться
- В избранное
- К сравнению
Код товара: 406-867

2494 просмотра

2 900 ₽

Розничная цена

В наличии

Подольск, мкр.Львовский: 2 шт

Склад производителя: 3 шт

Оставить отзыв

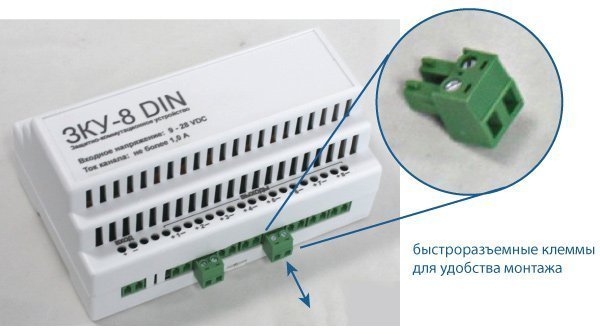

Защитно-коммутационное устройство для коммутации и защиты от КЗ линии питания 9-28 В,8 каналов по 1 А;быстроразъемные клеммы для удобства монтажа; самовосстанавливающиеся предохранители в каждом канале, индикация по каждому каналу. Малогабаритный корпус на DIN рейку

Основные особенности ЗКУ-8 DIN:

защита участков шлейфов питания
индикация сработавшего предохранителя
индикация наличия напряжения на главной шине питания
внешняя светодиодная индикация состояния групп и внутренняя индикация состояния каналов
индикацию каналов можно включать только на время обслуживания
каждый канал имеет свой самовосстанавливающийся предохранитель
индикация аварийного состояния

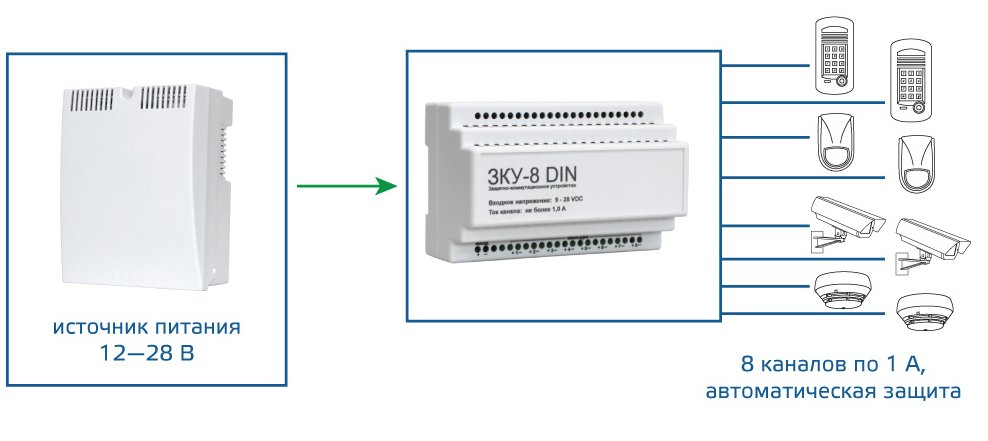

Схема подключения:

Технические характеристики:

1	Входное напряжение, В		9…28
2	Потребляемый ток без нагрузки, мА, не более		19
3	Число выходных каналов, шт		8
4	Ток каждого канала, А, не более		1
5	Сечение провода, зажимаемого в клеммах колодок, мм2		1,5
6	Габаритные размеры ШхГхВ, не более, мм	без упаковки с колодками	140х100х70
		в упаковке	150х105х75
7	Масса, НЕТТО (БРУТТО), кг, не более		0,15(0,19)
8	Диапазон рабочих температур, °С		-10…+40
9	Относительная влажность воздуха при 25 °С, %, не более		80
10	Степень защиты оболочкой по ГОСТ 14254-96		IP20

При использовании проводов большой протяженности и малого сечения на выходе линии мы получаем реальное напряжение, которое может оказаться непригодным для питания тех или иных приборов, может возникнуть ситуация, когда, например, при коротком замыкании (КЗ) в конце такого длинного шлейфа питания не произойдет перегорания выходного предохранителя источника питания. При этом источник будет работать, в основном, на нагрев провода. Этими причинами объясняется нецелесообразность разводки питания извещателей и прочих приборов ОПС с помощью индивидуальных длинных проводов малого сечения. Более того, если от ИВЭПРа отходит разветвленная шина питания, то весьма затруднительно определить, в какой именно ветви шины произошло КЗ.

Для избежания подобных неприятностей, особенно на объектах с большой насыщенностью аппаратурой ОПС, рекомендуется применение так называемых защитно-коммутационных устройств (ЗКУ).
ЗКУ целесообразно располагать в местах концентрации извещателей. К примеру, источник резервированного питания может располагаться при входе на этаж, или в специально выделенном помещениии, а при входах в отдельные группы помещений размещаются ЗКУ.
