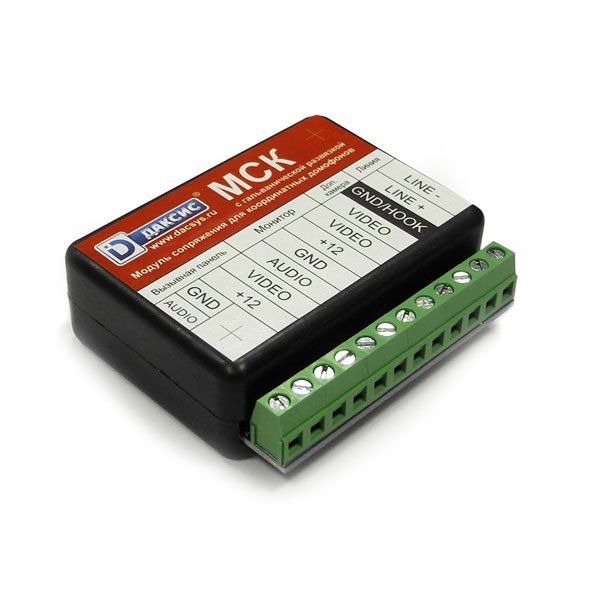

МСК- модуль сопряжения координатный с гальванической развязкой

Производитель: Даксис
- Поделиться
- В избранное
Код товара: 407-037

5653 просмотра

2 420 ₽

Розничная цена

В наличии

Ш. Энтузиастов: 1 шт.

Склад МО, Домодедово: > 10 шт

Склад поставщика: > 10 шт

Оценка: 4.67

Оставить отзыв

Описание
Доставка
Документация
Отзывы
Консультация

модуль сопряжения координатный с гальванической развязкой с многоквартирным координатным домофоном (Визит, Цифрал, Элтис и т.п.)

Модуль сопряжения индивидуального видеодомофона с общеподъездным многоквартирным домофоном (далее - модуль сопряжения) предназначен для подключения индивидуального видеодомофона к линии связи общеподъездного домофона с координатной системой адресации абонентов (Визит, Цифрал, Элтис. Метаком выпуска после 2015г.), для приема вызовов от него и открывания подъездной двери с помощью стандартных функций видеодомофона.

Совместимость координатных домофонов других производителей возможна, но не гарантируется.

Помимо линии аудиодомофона с помощью модуля сопряжения можно подключить четырехпроводную вызывную видео-панель (для установки на этаж) и видеосигнал от подъездной видеокамеры.

Внимание: Допустимый уровень нагрузки линии видеосигнала от подъездной видеокамеры необходимо уточнить у специалистов обслуживающей организации. В случае недостаточной нагрузочной способности линии может потребоваться дополнительный этажный видеоусилитель.

Изменения в версии 3h:

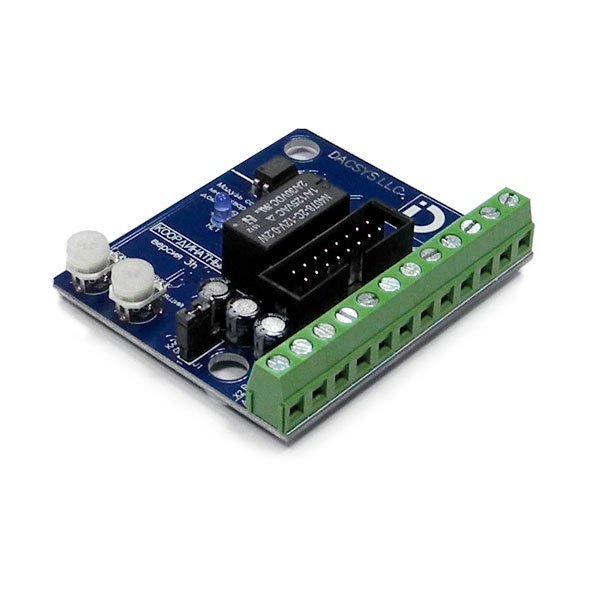

Теперь модуль сопряжения МСК можно подключать двумя способами, через клемы и с помощью шлейфа, для этого внутри корпуса добавлен разъем типа IDC-16.
При первом подключении модуля после монтажа, требуется или подождать 30сек, или включить просмотр видео на мониторе, для приведения схемы модуля сопряжения МСК в рабочее состояние.
Для видеодомофонов, оснащенных сервисным выходом сигнала положения трубки (HOOK), начиная с версии 2d плат модуля сопряжения, предусмотрена схема отключения автоподнятия трубки.

Производитель	Степень совместимости	Примечание
CTV	Полная	Страница с подробным описанием протестированных моделей.
Tantos	Полная	Страница с подробным описанием протестированных моделей.
Polyvision	Полная	Страница с подробным описанием протестированных моделей.
Optimus	Полная	Страница с подробным описанием протестированных моделей.
Falcon Eye	Полная	Страница с подробным описанием протестированных моделей.
Slinex	Полная	Страница с подробным описанием протестированных моделей.
Fort	Полная	Страница с подробным описанием протестированных моделей.
Quantum	Полная	Страница с подробным описанием протестированных моделей.
Major	Полная	Страница с подробным описанием протестированных моделей.
NoviCam	Полная	Страница с подробным описанием протестированных моделей.
Fox	Полная	Страница с подробным описанием протестированных моделей.
Anvizor	Полная	Страница с подробным описанием протестированных моделей.

Совместимость с модулями сопряжения МСК ожидается, но не гарантируется.

Производитель	Ожидаемая совместимость	Совместимые модели	Примечание
Commax	Большинство	CDV-35A, CDV-35HM, CDV-35HD, CDV-70K, CDV-70U, CDV-71AM, CDV-72BE, CDV-43K2.	Cовместимо с МСК от v3b и выше. Модель DPV4-MTN не совместима. Для некоторых моделей требуется наличие видео сигнала. Без присутствия видео сигнала не реагирует на кнопку "ответ" Для работы модели CDV-43K2, требуется наличие видеосигнала.
Kocom	Большинство	KCV-401EV, KCV-A374	Для KVM-604 доработка цепи кнопки "Open". Требуется доработка монитора. Доработка внешняя и не требует вскрытия монитора. Для некоторых моделей требуется наличие видео сигнала. Без присутствия видео сигнала не реагирует на кнопку "ответ".
Kenvei	Большинство		Для МСК V2d и выше.
RVi	Большинство	RVi-VD1 LUX, RVI-VD2 LUX	Для модулей ниже v2d - доработка узла вызова. Модель RVi-VD1 LUX тестировалась в офисе. RVI-VD2 LUX работает с модулем v2d и выше.
Eplutus	Меньшинство	EP-2298

Таблица брендов, которые не работают или работают нестабильно с модулями сопряжения МСК.

Производитель	Модель	Степень совместимости	Примечание
Eplutus	Большинство	Не совместим	Несоответствие стандартам Commax.
Evology	Большинство	Не совместим	Несоответствие стандартам Commax.
Samsung	Большинство	Не совместим	Несоответствие стандартам Commax.
Hyundai	Большинство	Не совместим	Несоответствие стандартам Commax.
Gardi	Большинство	Не совместим	Несоответствие стандартам Commax.

Документация:

Техническая консультация

Вопрос от: Дмитрий

Здравствуйте! Подскажите, пожалуйста, можно ли с помощью этого модуля подключить аудиотрубки COMMAX DP-LA01M/S к подъездному координаторному домофону?
