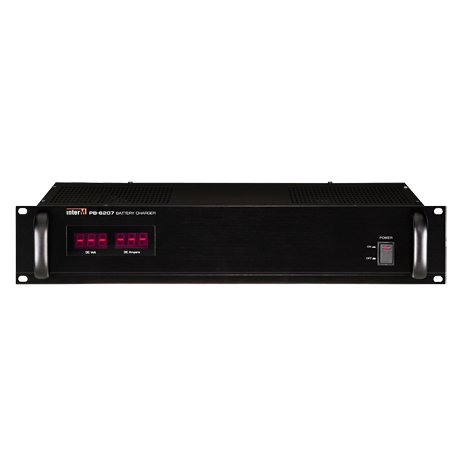

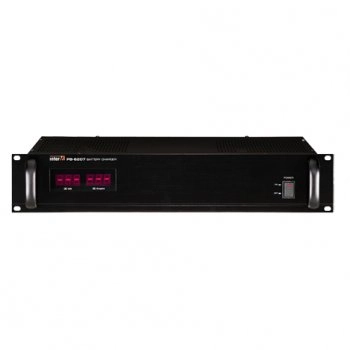

PB-6207 Зарядное устройство

Зарядное устройство

Назначение: зарядное устройство предназначено для поддержания в заряженном состоянии свинцово-кислотных аккумуляторных батарей резервного питания, используемых в системе оповещения и звуковой трансляции.

Основные особенности PB-6207:

• Резервное питание системы оповещения о пожаре может осуществляться от аккумуляторных батарей напряжением 24 В. Для обеспечения требуемого напряжения могут использоваться, например, две 12-вольтных или двенадцать 2-вольтных батарей, включённых последовательно. Блок  позволяет поддерживать в заряженном состоянии АКБ резервного питания.
• При уменьшении напряжения питания на батареях ниже порогового значения (24 В) блок  автоматически включается. Устройство заряжает аКб до напряжения 26,4 В, после чего отключается.
• Для мониторинга  имеются разъемы для подключения интерфейса RS-485. Информацию о работе  пользователь получает при помощи программного обеспечения MS-6100 (для одноканальной системы) и MS-6800 (для многоканальной системы).

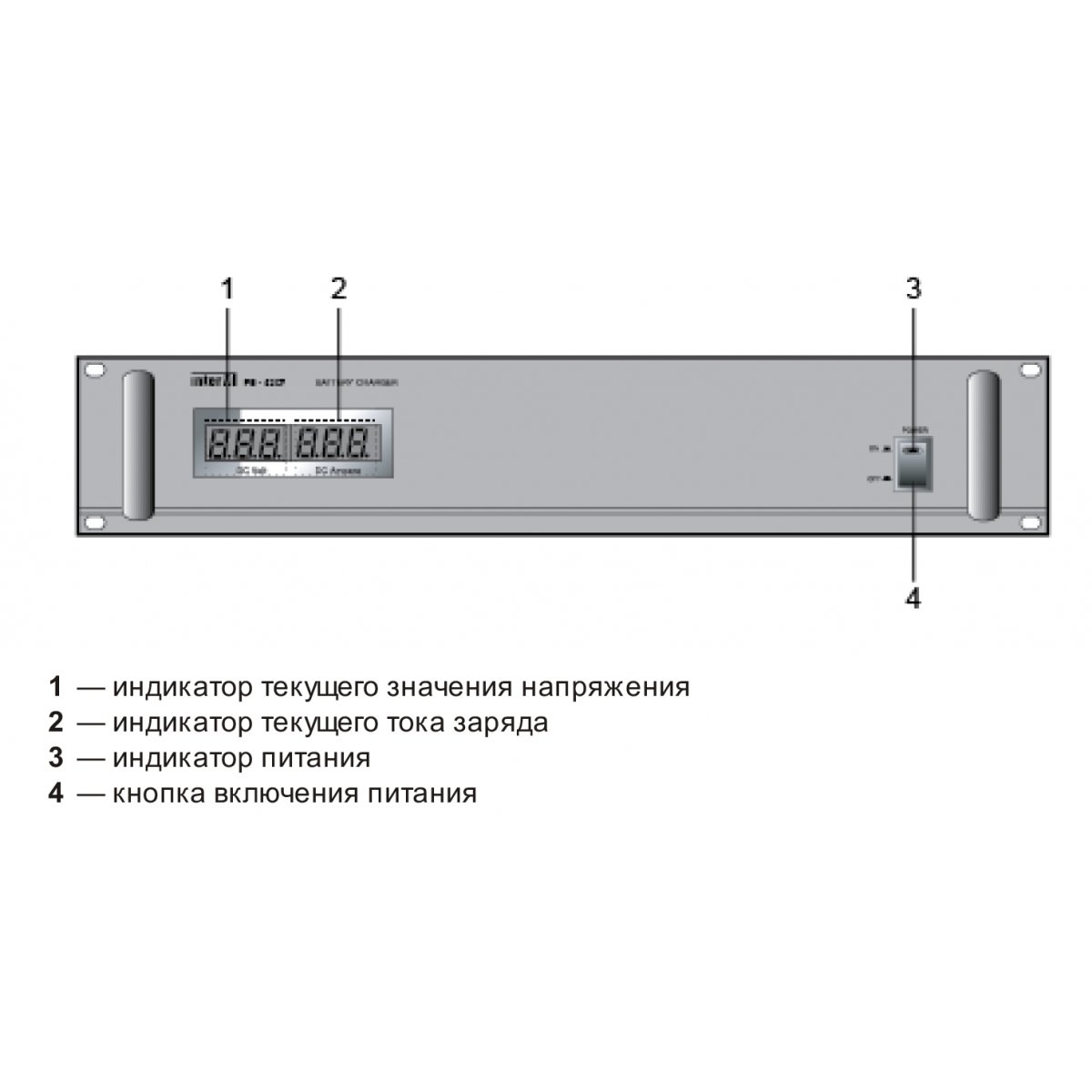

• На передней панели PB-6207 расположена клавиша включения питания с индикатором, а также цифровой дисплей, отображающий напряжение питания на батареях и ток заряда. Если АКБ не подключены, то дисплей отображает символы «- - -». При отключении напряжения сети (220 В 50Гц) светодиодный индикатор питания и цифровой дисплей гаснут.

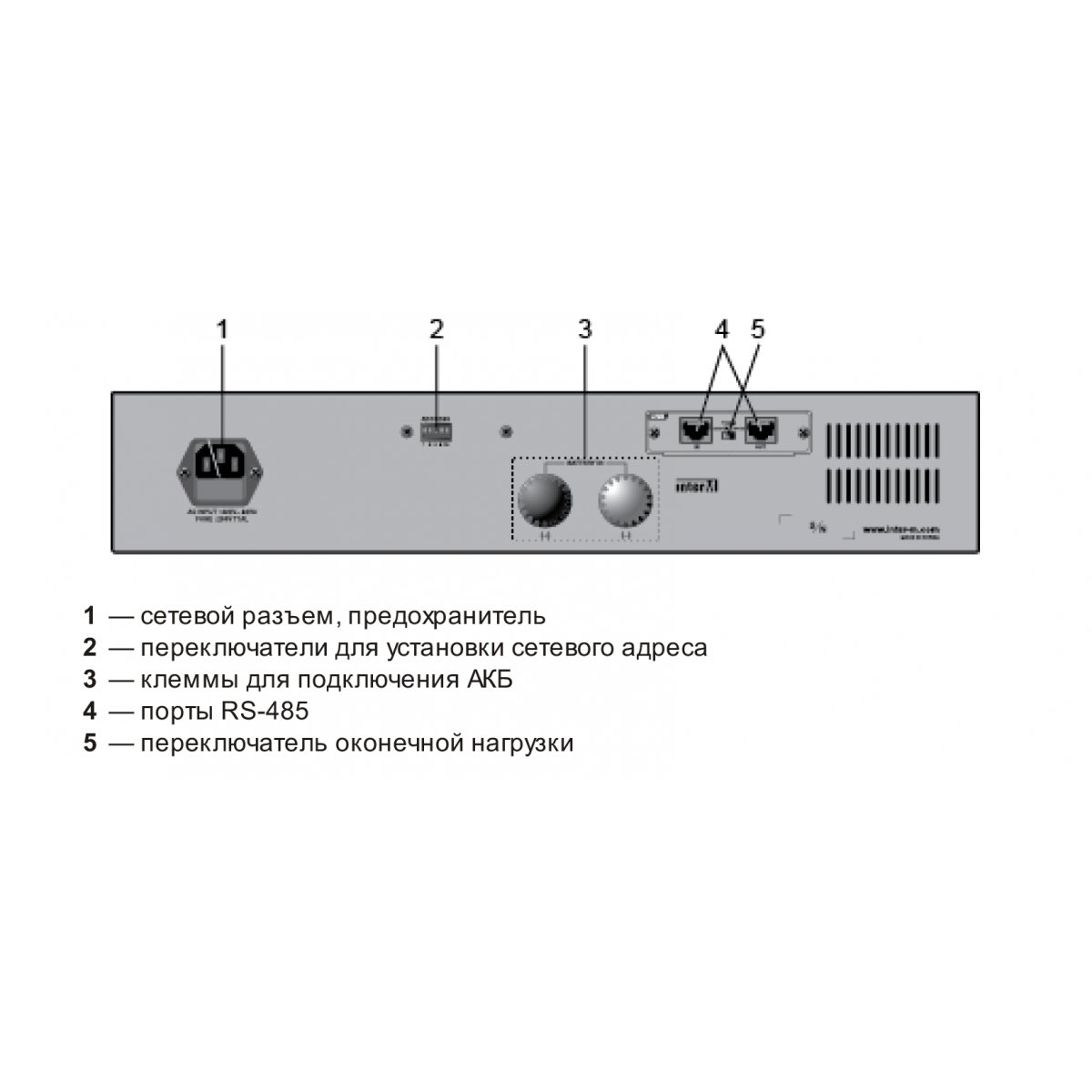

• Конструкция выходных клемм зарядного устройства рассчитана на использование соединительного кабеля с площадью поперечного сечения до 10 мм2.
• В зарядном устройстве  предусмотрена схема защиты, ограничивающая ток заряда. Максимальный выходной ток заряда равен 3 А. Даже в случае короткого замыкания выходных клемм  сохраняет работоспособность.

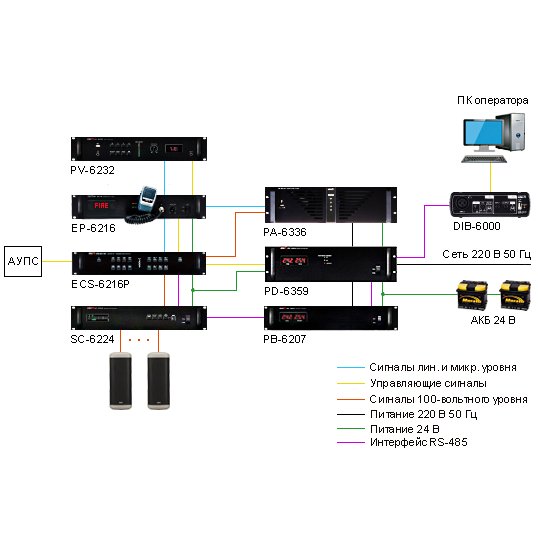

• Питание  осуществляется от неотключаемых розеток блока PD-6359, что позволяет производить контроль и подзарядку аккумуляторов в круглосуточном режиме.
• Конструкция блока  предусматривает установку в стандартный 19-дюймовый аппаратный шкаф.

Функциональные возможности:

• Использование внешних аккумуляторных батарей напряжением 24 В. Обслуживает аккумуляторные батареи напряжением 24 В различной емкости и типоразмера.
• Автоматическая регулировка зарядного тока. Ток заряда, подаваемый PB-6207, зависит от напряжения на батареях. На начальном этапе заряда аккумуляторных батарей ток ограничивается за счет использования схемы защиты.
• Режим автоматического поддержания аккумуляторных батарей в заряженном состоянии. При уменьшении напряжения питания на батареях ниже порогового значения 24 В, зарядное устройство PB-6207 автоматически начинает подзаряжать аккумуляторные батареи, вплоть до 26,4 В — затем отключает режим подзарядки.
• Удаленный контроль и мониторинг по интерфейсу RS-485. За счет использования интерфейса RS-485 обеспечивается непрерывный контроль связи между блоками системы. Кроме того, с помощь программного обеспечения, устанавливаемого на компьютере оператора системы оповещения, осуществляется удаленный мониторинг работы зарядного устройства.
• Цифровая индикация .Цифровые индикаторы зарядного устройства отображают текущее состояние аккумуляторных батарей: напряжение и ток заряда.

Технические характеристики:
