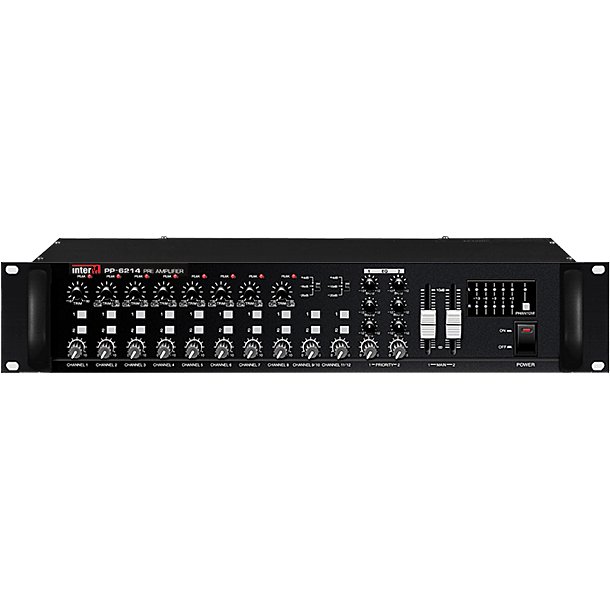

Предварительный усилитель-микшер, 2 канала, 1 приоритетный мик., 7 унив., 2 лин., 2 приоритетных лин. входа
Назначение: предусилитель предназначен для применения в системах звуковоспроизведения и позволяет смешивать и согласовывать аудио сигналы от различных источников.
Основные особенности PP-6214:
- В устройстве предусмотрено 1 микрофонный, 7 универсальных, 2 линейных стерео и 2 приоритетных линейных входа. Пользователь может подключить любой вход к любому из 2-х каналов. Использование различных разъемов позволяет подключать к блоку самые разнообразные источники сигнала: бытовые мультимедийные центры, спутниковые приемники, профессиональные CD проигрыватели, тюнеры, микрофоны и т.д. Большинство входов и выходов являются симметричными. Балансные схемы на входах и выходах устройств обеспечивают эффективное подавление помех, которые наводятся на соединительном кабеле.

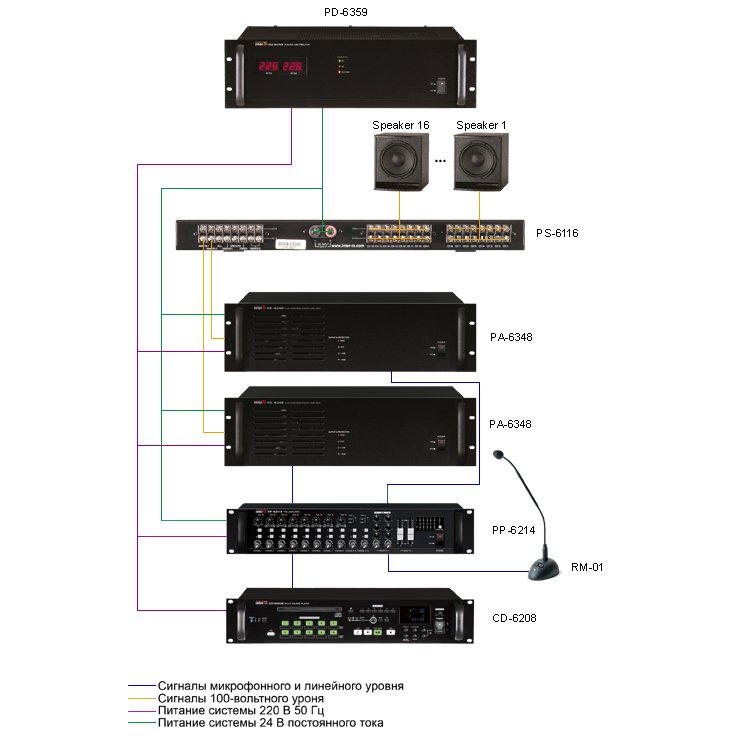

- Предусилитель позволяет не только смешивать сигналы с предустановленным уровнем громкости. С помощью одного блока пользователь может реализовать двухканальную систему с 3-мя уровнями приоритета. Для этого предусмотрены 2 линейных и 1 микрофонный вход, обладающие приоритетом. При появлении на них сигналов, сигналы на менее приоритетных входах автоматически приглушаются.

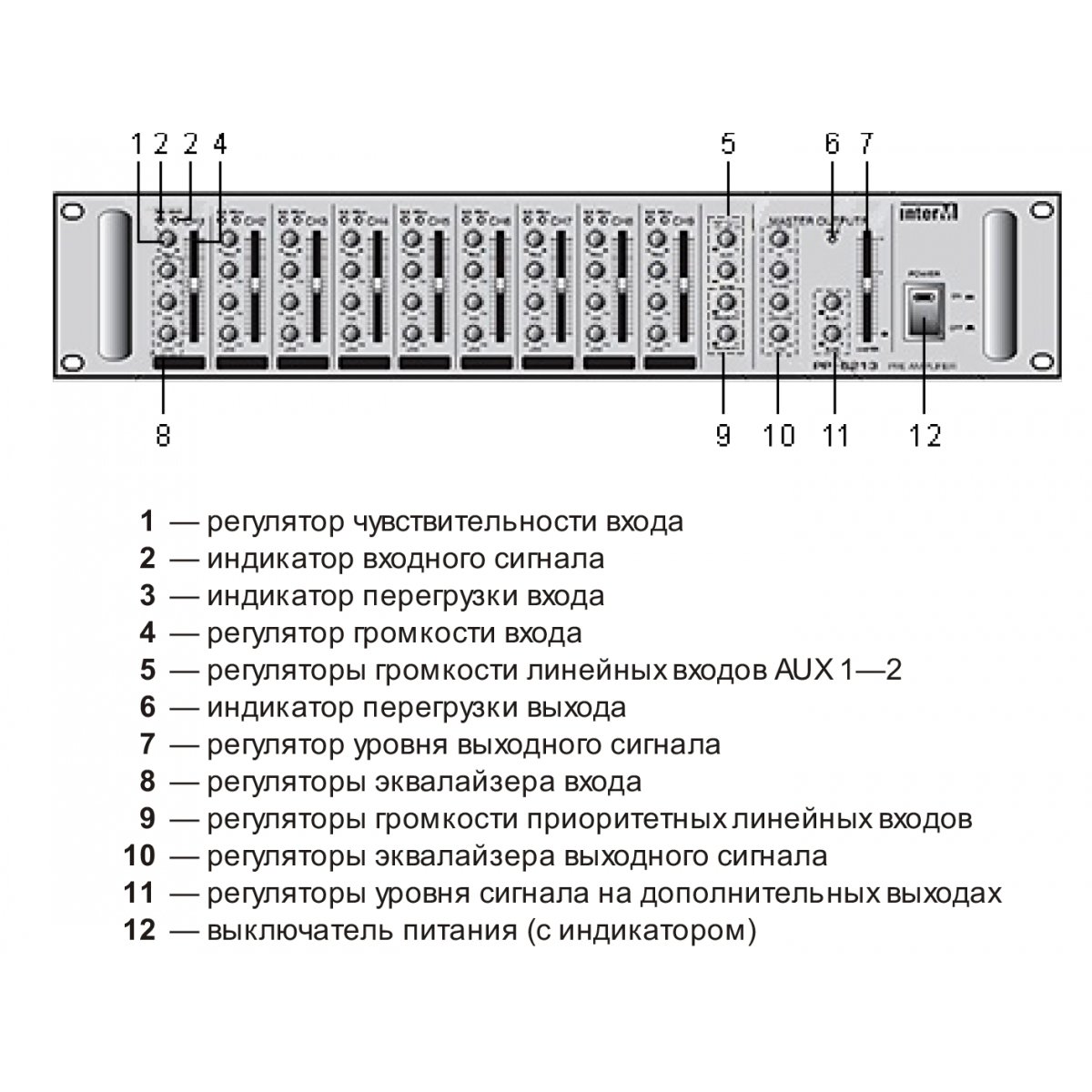

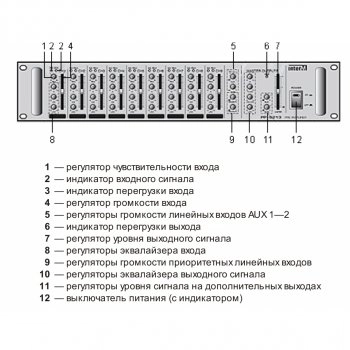

- На передней панели предусмотрены регуляторы громкости и чувствительности, 3-полосный эквалайзер для каждого выхода, индикаторы перегрузки, индикаторы уровней выходных сигналов. Индикаторы перегрузки позволяют пользователю отслеживать возникновение нелинейных искажений, связанных с ограничением сигнала, и вносить требуемые изменения в настройки предварительного усилителя-микшера.

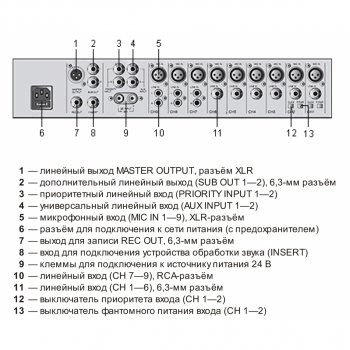

- Кроме линейных выходов MASTER на задней панели устройства предусмотрено 2 дополнительных линейных выхода для подключения записывающего устройства и разъемы INSERT для подключения блоков обработки звука. Это расширяет возможности применения .
- Питание устройства осуществляется от сети 220 В 50 Гц или от источника 24 В постоянного тока, например, блока PD-6359.
- Конструкция блока предусматривает установку в стандартный 19` аппаратный шкаф.
Функциональные возможности:
- 9 универсальных входов, 2 линейных входа. В устройстве предусмотрено 9 входов с регулируемой чувствительностью и различными разъёмами для подключения как микрофонов, так и источников линейного сигнала, а также 2 дополнительных линейных входа (AUX).
- Приоритетные входы. В устройстве предусмотрено 2 приоритетных линейных входа, при появлении сигнала на которых остальные сигналы автоматически приглушаются. Кроме того, универсальные входы 1 и 2 также могут использоваться в качестве приоритетных, но режим их работы устанавливается пользователем.
- Фантомное питание. Универсальные входы 1 и 2 имеют отключаемое фантомное питание напряжением 18 В для подключения конденсаторных микрофонов.
- Основной и 2 дополнительных выхода, выход для записи. В устройстве предусмотрены: 1 выход MASTER, 2 дополнительных линейных выхода и выход для записи транслируемых аудиосигналов.
- Эквалайзеры для входов и выхода. Блок имеет 3-полосные эквалайзеры для каждого из 9 универсальных входов и 4-полосный эквалайзер для выхода MASTER.
- Питание 220 В 50 Гц или 24 В постоянного тока. Устройство может питаться от сети 220 В переменного тока частотой 50 Гц или от источника постоянного тока напряжением 24 В. Для питания блока рекомендуется использовать блок контроля и распределения питания PD-6359 или PD-659.
Технические характеристики:
Глубина установки
|
293 мм
|
Назначение
|
блок обработки аудиосигналов
|
Количество установочных мест
|
2 U
|
Количество каналов
|
2
|
Глубина регулировки АЧХ
|
24 дБ в каждой полосе
|
Диапазон частот
|
20 - 20000 Гц (+1 / -3 дБ)
|
Коэффициент нелинейных искажений
|
менее 0,5%
|
Отношение сигнал/шум
|
более 90 дБ дБ
|
Количество микрофонных входов
|
1
|
Количество линейных входов
|
4
|
Потребляемая мощность в дежурном режиме (24 В)
|
3,3 Вт
|
Максимальная потребляемая мощность (24 В)
|
4,7 Вт
|
Габаритные размеры упаковки (Ш×В×Г)
|
575×185×455 мм
|
Масса оборудования с упаковкой
|
6.57 кг
|
Уровень входного сигнала / входное сопротивление
|
-60 дБ / 600 Ом (мик. входы), -30 дБ / 10 кОм (лин. входы 2-8), -20 дБ / 10 кОм (лин. входы 9-12), 0 дБ / 10 кОм (лин. приоритет. входы)
|
Вес (нетто)
|
5,1 кг
|
Уровень выходного сигнала / выходное сопротивление
|
+4 дБ / 600 Ом
|
Количество универсальных входов
|
7
|
Габаритные размеры (Ш×В×Г)
|
482×88×330 мм
|
Напряжение питания
|
220 В 50 Гц или 24 В пост. тока
|
Максимальная потребляемая мощность (230 В)
|
8,3 Вт
|
Характеристики:
- Производитель: Inter-M
- Кол-во каналов оповещения: 2
- Полоса частот (Гц) >: 20
- Полоса частот (Гц) <: 20000
- Радиотюнер: Нет
- Формат аудио: Нет
- Формат звуковых носителей: Нет
