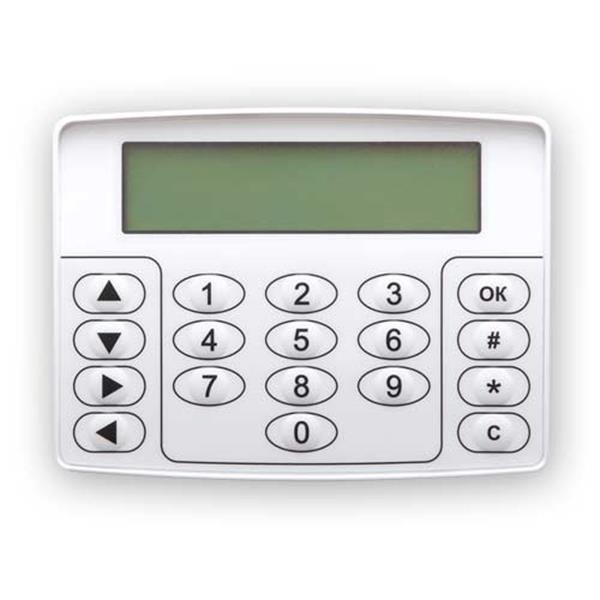

Астра-Y ПЦН пульт централизованного наблюдения, контроль 250 устройств оконечных объектовых (УОО)

1 год гарантии
  • Производитель: Теко
  • Код товара: 407-093
Теко Астра-Y ПЦН Астра-Y ПЦН изображение 2Астра-Y ПЦН изображение 3Астра-Y ПЦН изображение 4Астра-Y ПЦН изображение 5
Превью товара 1
Превью товара 2
Превью товара 3
Превью товара 4
Превью товара 5
602 просмотра
6304.00 ₽
Рекомендованная цена
5 989 ₽
Спецпредложение до 23.10.2021

Купить по клубной цене


Наличие:
Наличие и срок поставки уточняйте у менеджеров

Оставить отзыв

пульт централизованного наблюдения, контроль 250 устройств оконечных объектовых (УОО), 2000 ШС/разделов, USB разъем для настройки системы с ПК с помощью программы Pconf-Y, возможность настройки с клавиатуры пульта

Назначение

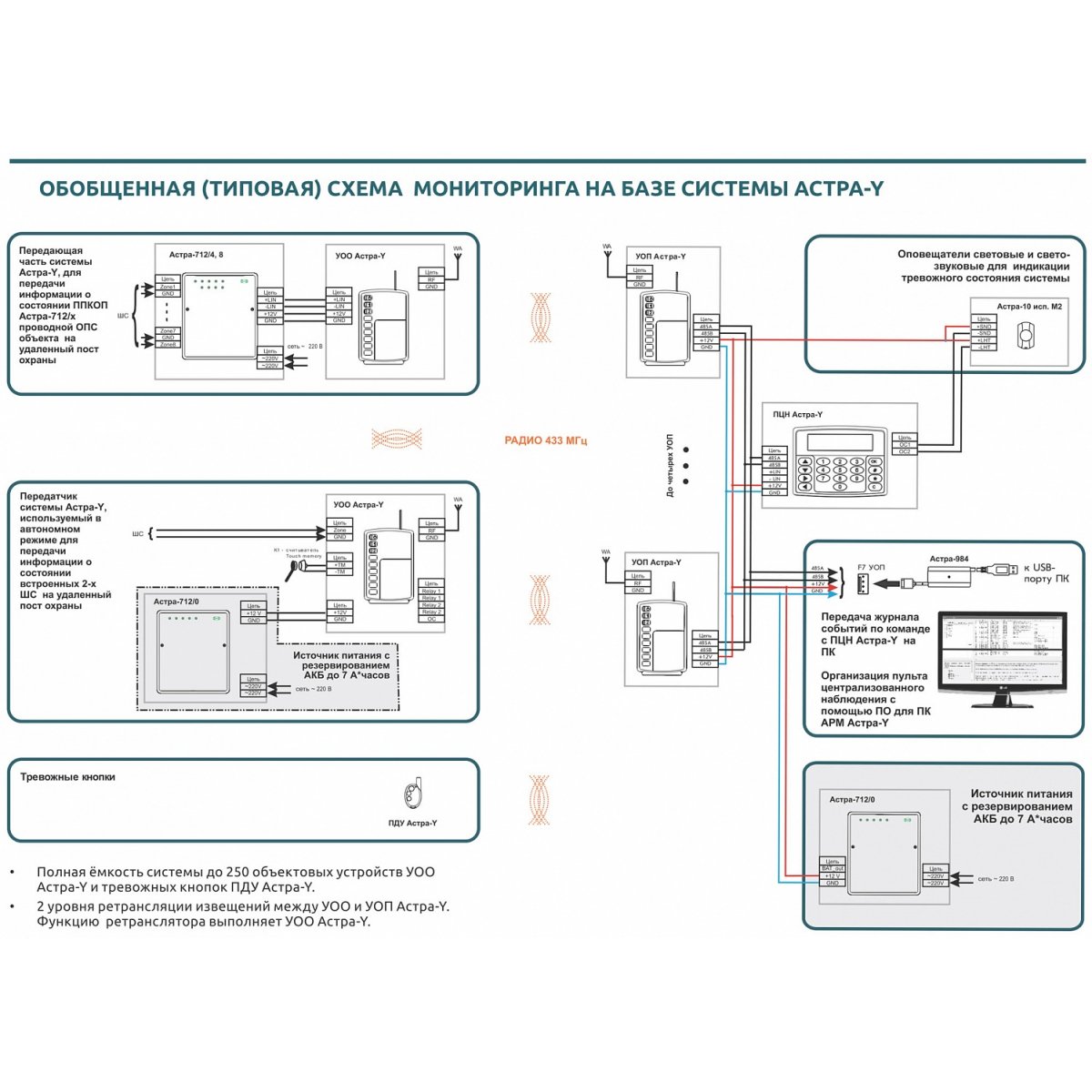

  • организация централизованной охраны объектов от несанкционированных проникновений и пожаров путем контроля состояния:
    • - ШС устройств оконечных объектовых (УОО) системы Астра-Y
    • - ШС ППКОП Астра-712/4, Астра-712/8, подключенных к УОО Астра-Y,
    • - разделов ППКОП Астра-812, Астра-812М, Астра-812МВ, подключенных к УОО Астра-Y
  • управление средствами оповещения
  • выдача тревожных извещений через релейные выходы
  • выдача извещений по линии расширения на релейные модули Астра-821/822, модули индикации Астра-861
  • ведение журнала событий
  • работа в качестве основного или резервного пульта централизованной охраны.

Особенности

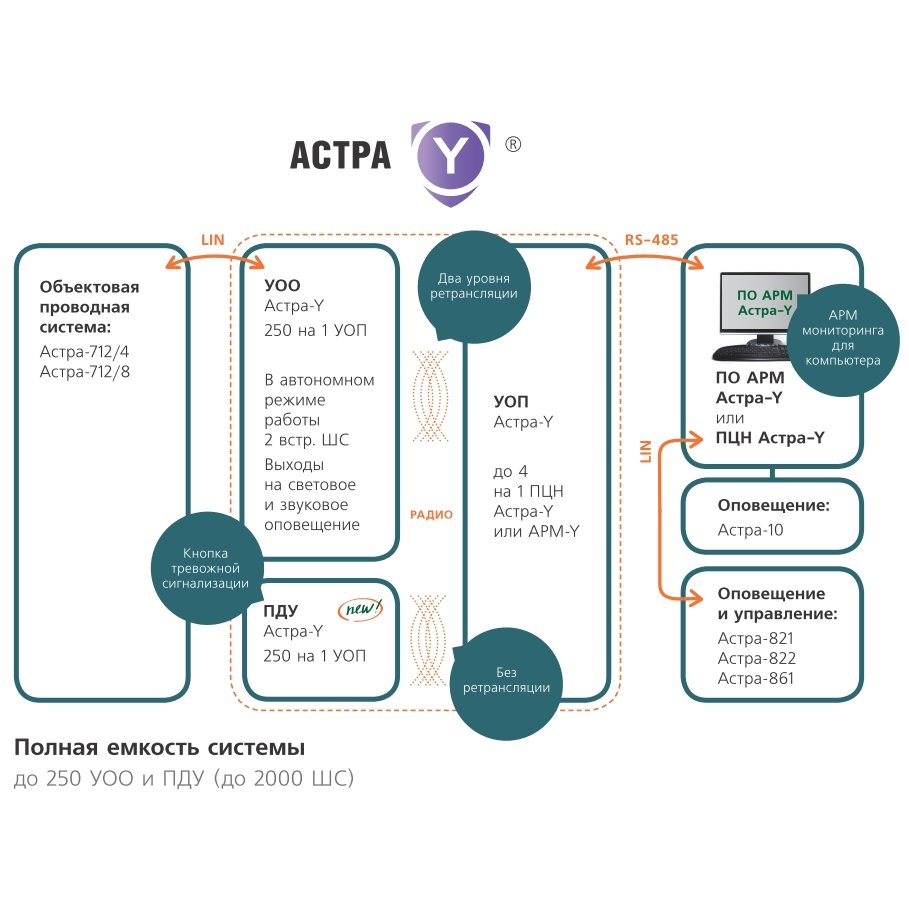

  • максимальная емкость системы Астра-Y с применением ПЦН Астра-Y:
    • - 250 объектовых устройств УОО Астра-Y,
    • - 2000 ШС/разделов объектовых ППКОП, подключенных к УОО
  • интерфейс RS-485 для подключения до 4-х устройств оконечных пультовых (УОП) Астра-Y
  • интерфейс LIN для подключения дополнительного оборудования (модулей силовых реле Астра-821, модулей сигнальных реле Астра-822, модулей индикации Астра-861)
  • USB разъем для программирования системы с ПК и для обновления программного обеспечения пульта
  • возможность настройки системы с клавиатуры пульта из Меню инженера с доступом по парою Инженера
  • быстрый доступ с клавиатуры для просмотра журнала событий, состояний ШС, разделов, объектов, оборудования и т.д.
  • журнал на 1500 событий
  • энергонезависимые календарь - часы
  • режим ожидания при мониторинге объектов на ПК с установленным ПО Arm-Y.

Основные данные

  • программное обеспечение (ПО), установленное в пульт - Y-PCN-ev6_0_x
  • программа для обновления ПО пульта - Pconf-Y
  • программа для настройки пульта и системы Астра-Y при мониторинге на пульте ПЦН Астра-Y - Pconf-Y
  • программа для настройки пульта и системы Астра-Y при мониторинге на ПК - Arm-Y. В этом варианте пульт ПЦН Астра-Y применяется как резервное устройство, находящееся в режиме ожидания на случай прекращения обмена с ПК по интерфейсу RS-485
  • поддержка до 4-х устройств оконечных пультовых УОП Астра-Y
  • регистрация УОО в УОП
  • регистрация кодов подтверждения (до 32 кодов)
  • считывание данных о регистрации из подключенных к нему УОП
  • переключение частотного канала УОП и УОО зарегистрированных в УОП
  • переключение мощности УОП и УОО, зарегистрированных в УОП
  • назначение в объекты (с заданным номером от 1 до 1999) ШС УОО или ШС/разделов ППКОП, подключенных к УОО. В этом случае во всех извещениях, относящихся к изменению состояния ШС, на дисплей пульта выдается его номер как источник события. Если объект не назначен, на дисплей выдается номер УОО и номер ШС (при работе УОО совместно с ППКОП)
  • исключение объектов из обслуживания и включение объектов в обслуживание
  • регистрация (в протоколе) событий в системе по каждому УОО и номеру ШС/разделу
  • установка времени контроля канала от 4 до 40 минут
  • тестирование радиоканала
  • привязка реле Relay1 к ШС/разделам типа "охранный"
  • привязка реле Relay2 к ШС/разделам типа "пожарный"
  • режим работы реле - программируемый (Тревога, Контрольная лампа, Звуковой)
  • выход открытый коллектор ОС1 - для подключения звукового оповещателя
  • выход открытый коллектор ОС2 - для подключения светового оповещателя.

Технические характеристики:

напряжение питания

10,3-15 В

ток потребления, не более

200 мА

максимальный ток, коммутируемый реле

0,1 А

максимальное напряжение, коммутируемое реле

100 В

максимальный ток нагрузки выхода OC1

1,5 А

максимальный ток нагрузки выхода OC2

0,1 А

максимальное напряжение нагрузки выхода OC1

30 В

максимальное напряжение нагрузки выхода OC2

12 В

время технической готовности, не более

10 с

длина линии расширения при R <100 Ом, C< 0,033 мкФ

200 м

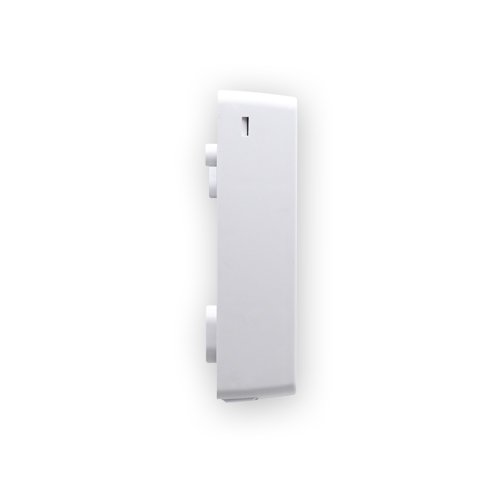

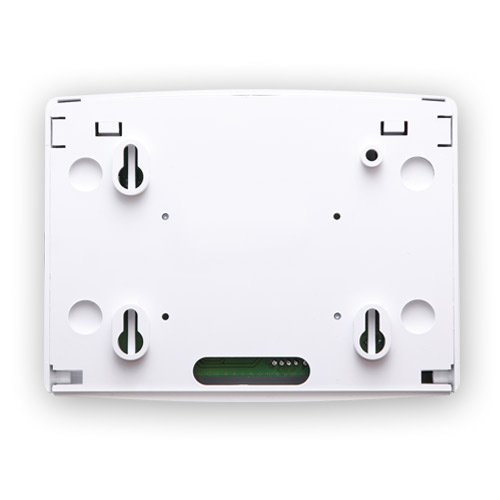

габаритные размеры

145х31х110 мм

Условия эксплуатации:

- температура

от -10 до +55°С

- относительная влажность воздуха без конденсации влаги

до 93% при +40°С

- степень защиты оболочкой

IP41



Характеристики Астра-Y ПЦН:

  • Серия: Астра-Y
