Астра-Y УОП устройство оконечное пультовое (УОП), частота 433 МГц, 16 част. каналов

Производитель: Теко
- Поделиться
- В избранное
- К сравнению
Код товара: 407-092

1556 просмотров

Подобрать аналоги

Описание
Характеристики
Документация
Видео

устройство оконечное пультовое (УОП), частота 433 МГц, 16 част. каналов, дальность до 8700 м, 2 режима работы: автономно без ПЦН, расширенный с пультом "ПЦН Астра-Y" или ПК с Arm-Y

Назначение:

Прием по радиоканалу извещений от зарегистрированных устройств оконечных объектовых (УОО) и передача извещений по интерфейсной линии RS-485 на ПЦН

Основные особености:

радиус действия радиоканала УОП со штатной антенной до 3400 м в прямой видимости
радиус действия радиоканала УОП с внешней антенной до 12400 м в прямой видимости
2 режима работы УОП:
- автономный,
- расширенный;
автономный режим - работа без пульта "ПЦН Астра-Y" или компьютера
расширенный режим - совместная работа с пультом "ПЦН Астра-Y" или компьютером с установленным ПО Arm-Y для мониторинга охраняемых объектов
переключение частотного канала
переключение мощности передающего тракта
постоянный контроль связи по радиоканалу
выбор времени контроля радиоканала от 4 до 40 мин
тестирование радиоканала
контроль напряжения электропитания
контроль вскрытия корпуса
возможность программирования перемычками при отсутствии ПЦН
возможность использования выносных антенн

Основные данные

автономный режим работы УОП обеспечивает:
-регистрацию до 48 устройств оконечных объектовых (УОО),
- индикацию состояний УОО,
- выдачу извещений:
- на релейные выходы Relay1, Relay2 ,
- на выход типа открытый коллектор ОС с режимом работы "Звуковой",
- по интерфейсу LIN на выносные модули индикации "Астра-861", релейные модули "Астра-821", "Астра-822"

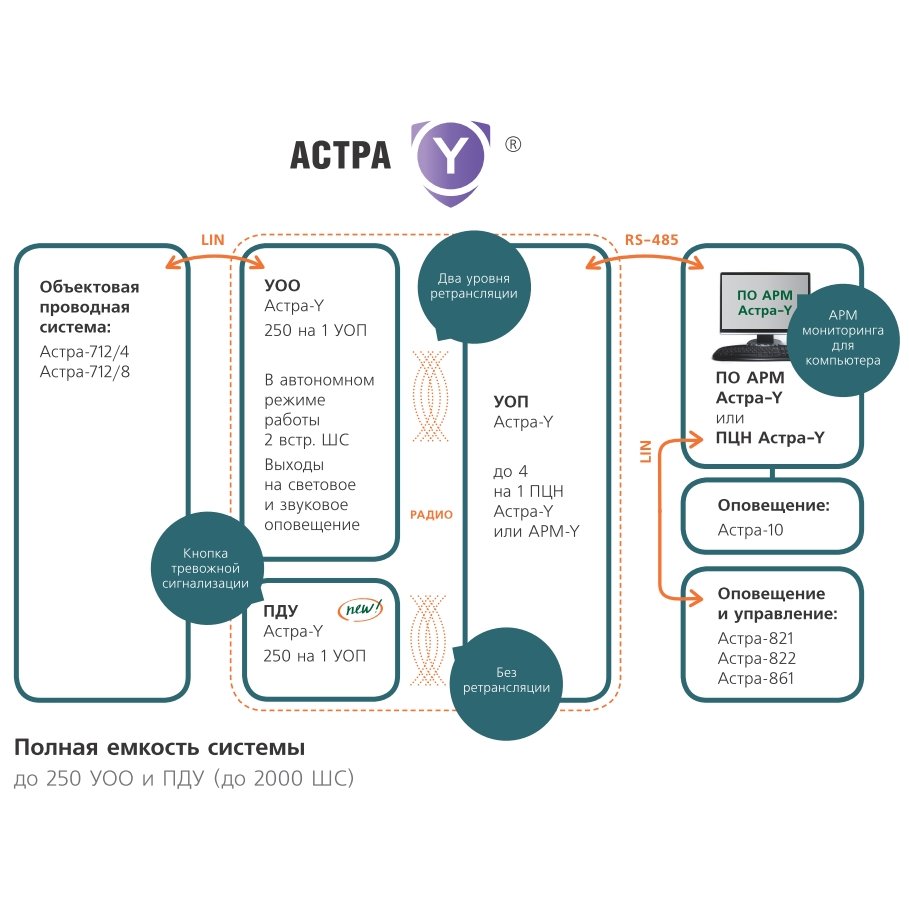

расширенный режим работы УОП обеспечивает:
-регистрацию до 250 устройств оконечных объектовых (УОО),
- передачу информации от объектовых устройств по интерфейсу RS-485 на пульт "ПЦН Астра-Y" или ПК с установленным ПО Arm-Y,
- для подключения к ПК применяется устройство сопряжения "Астра-984",
- интерфейс LIN не используется

не требует получения разрешений на применение от органов государственной радиочастотной службы

Технические характеристики:

Параметры радиоканала:
диапазон частот	433,92± 0,2 % МГц
количество частотных каналов	16
чувствительность приемного тракта	-102 дБм
мощность передающего тракта*	10/30/100 мВт
дальность радиоканала**: - с штатной штыревой антенной при мощности 10/100 мВт, - с внешней антенной АШ-433 при мощности 10/100 мВт, - с внешней антенной АШ-433 на УОП, АН-433 на УОО при мощности 100 мВт	2500/3400 м 4500/8700 м 12400 м
напряжение питания	от 10,5 до 15 В
максимальный ток потребления	180 мА
время технической готовности к работе	5 с
максимальное напряжение нагрузки релейных выходов Relay1, Relay2	100 В
максимальный ток нагрузки выходов Relay1, Relay2	100 мА
максимальный ток нагрузки выхода типа открытй коллектор ОС	100 мА
ммаксимальное постоянное напряжение нагрузки выхода ОС	70 В
длина интерфейсной линии расширения LIN (при R <100 Ом, C< 0,033 мкФ), не более	200 м
длина интерфейсной линии RS-485, не более	1000 м
Условия эксплуатации:
- температура	от -10 до +50°С
- относительная влажность воздуха без конденсации влаги	до 95% при +35°С
- степень защ иты оболочкой	IP41

* В заводских настройках 10 мВт.
**На прямой видимости. Радиус действия в значительной степени зависит от конструктивных особенностей помещения, места установки, помеховой обстановки.

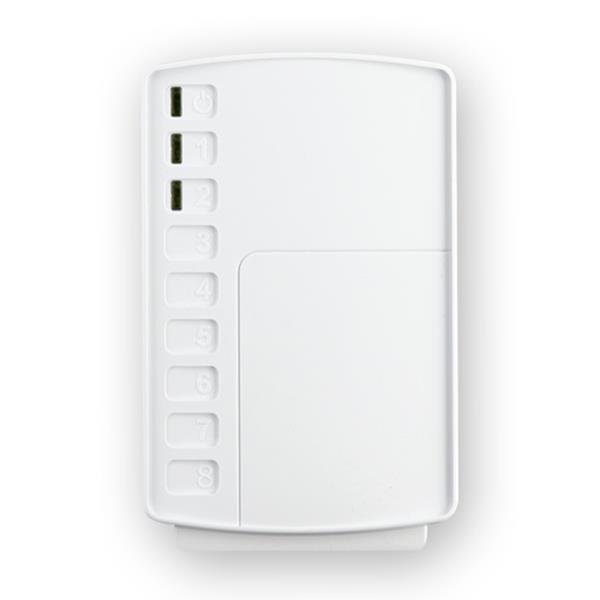

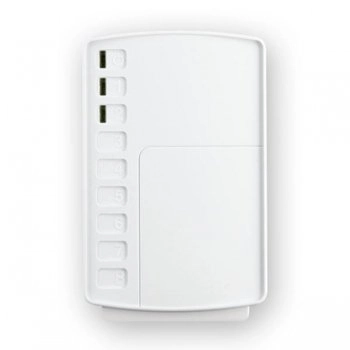

Информативность

три светодиодных индикатора:
- верхний - индикация наличия помех, перегруженности радиоэфира;
- "1" - индикация состояния всех ШС и разделов охранного типа;
- "2" - индикация состояния всех ШС и разделов пожарного типа
два релейных выхода
выход типа открытый коллектор (режим "Звуковой")
вход/выход линии расширения
вход/выход RS-485
антенный разъем.
