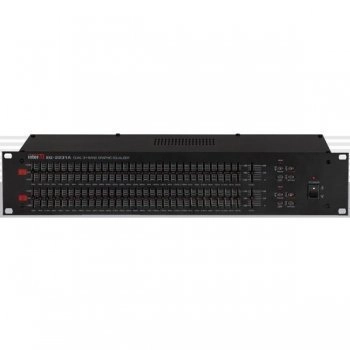

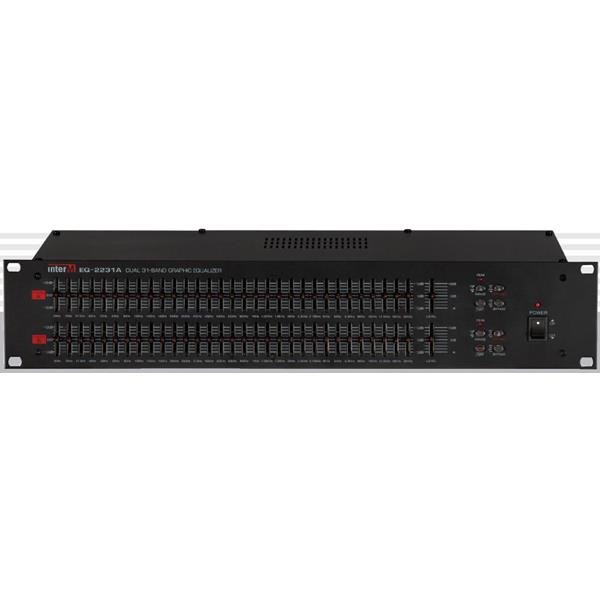

EQ-2231A Эквалайзер графический

Двухканальный графический эквалайзер, 31-полосный

Эквалайзер EQ-2231A имеет 2 независимых канала, в каждом из которых предусмотрена 31 полоса для регулировки амплитудно-частотной характеристики. Выбор центральных частот для полосовых фильтров соответствует международным стандартам, соседние частоты отличаются на 1/3 октавы. В каждом из каналов входной сигнал разбивается полосовыми фильтрами на 31 составляющую. Пользователь может для каждой составляющей аудио сигналов с помощью регуляторов установить собственный коэффициент ослабления или усиления. Регуляторы выполнены в виде вертикальных `слайдеров`. Диапазон регулировки может быть выбран пользователем и составляет 12 или 24 дБ.

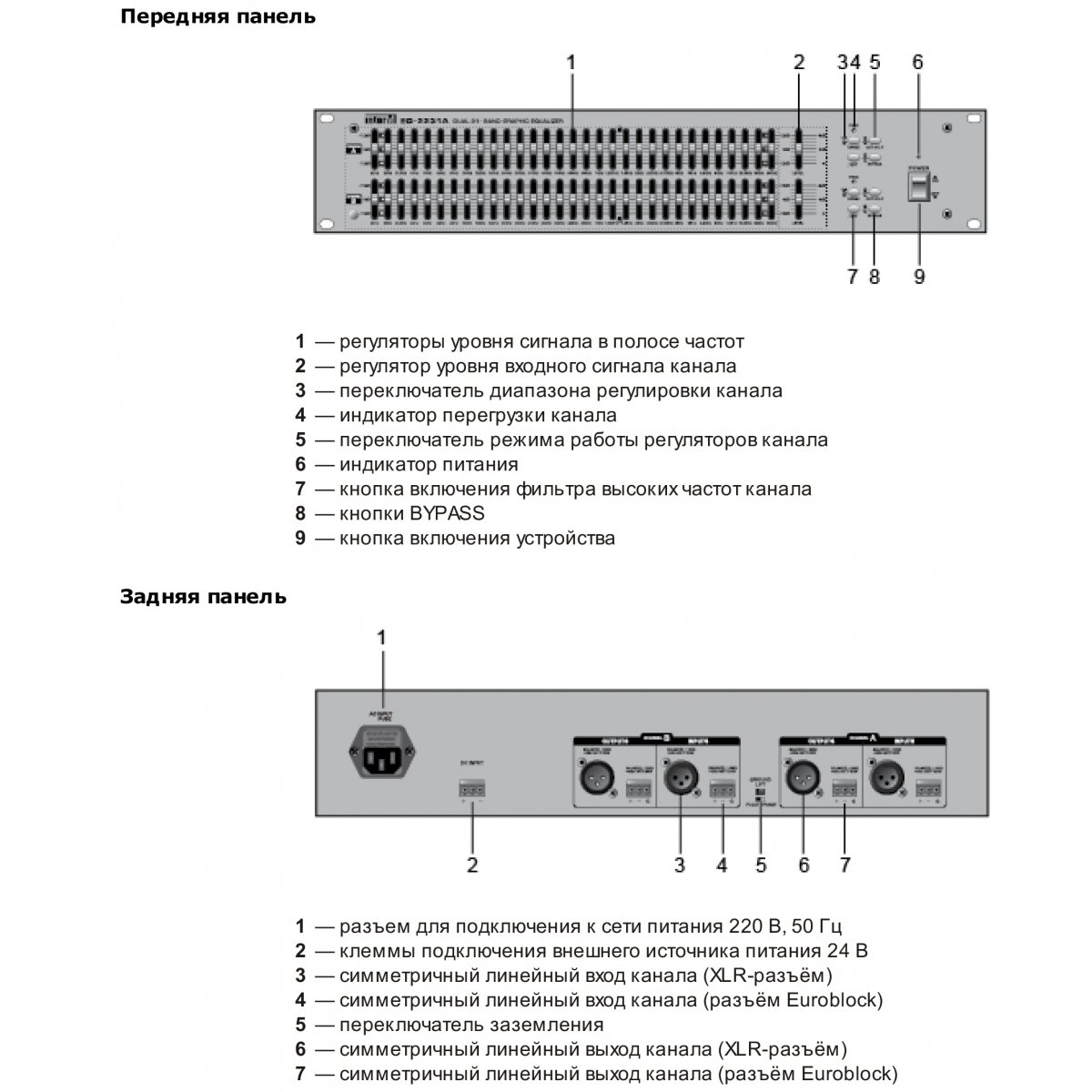

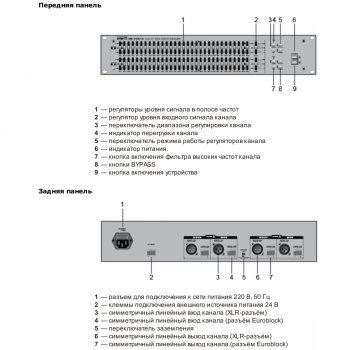

На передней панели устройства для каждого канала предусмотрены кнопки BYPASS, при нажатии которых входной сигнал подключается к выходу без обработки. Это позволяет пользователю сравнивать сигналы до и после обработки. Фильтры высоких частот с частотой среза 80 Гц и ослаблением 18 дБ на октаву позволяют подавить сетевые помехи, возникающие при использовании, например, источников аудио сигналов низкого качества. Данные фильтры являются отключаемыми.

Индикаторы перегрузки на передней панели загораются при превышении амплитудой выходного сигнала значения +6 дБ и появлении нелинейных искажений в соответствующем канале. В этом случае пользователь с помощью регулятора может уменьшить уровень входного сигнала.

Входы и выходы устройства являются симметричными. Использование балансных схем на входе и выходе при передаче сигнала обеспечивает подавление помех, которые наводятся на соединительном кабеле.

Блок устанавливается в 19` аппаратный шкаф и работает от сети 220 В 50 Гц или от источника постоянного тока напряжением 24В.

Основные особенности:

• 2 канала, 31 полоса - Блок EQ-2231A имеет 2 независимых канала и 31 полосу регулировки.
• Удобство использования - Взаимное расположение регуляторов на передней панели визуально представляет со­бой график амплитудно-частотной характеристики устройства.
• Фильтры с постоянной добротностью - Добротность и полоса пропускания фильтров являются постоянными величинами и не зависят от положения регуляторов.
• Точность регулировки - Слайдеры при регулировке имеют большую глубину перемещения (до 27 мм).
• Режим BYPASS - Данный режим позволяет пользователю сравнивать сигналы до обработки и после.
• Выбор диапазона регулировок - Пользователь может установить требуемую глубину регулировки: 12 или 24 дБ.
• Симметричные линейные входы и выходы - Входы и выходы устройства являются балансными. Для подключения предусмотрены разъемы типа XLR 3pin и разъемы Euroblock.
• Отключаемый ФВЧ - Фильтр высоких частот с частотой среза 80 Гц обеспечивает эффективное подавление сетевых помех.
• Индикаторы перегрузки - С помощью индикаторов пользователь может определить появление нелинейных ис­кажений сигнала из-за перегрузки канала по входу.
• Установка в 19`` шкаф - Конструкция эквалайзера предусматривает установку в стандартный 19" шкаф.

Технические характеристики:
