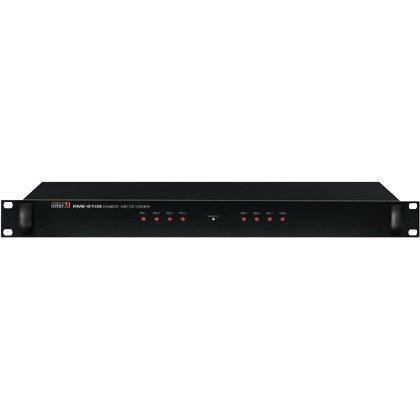

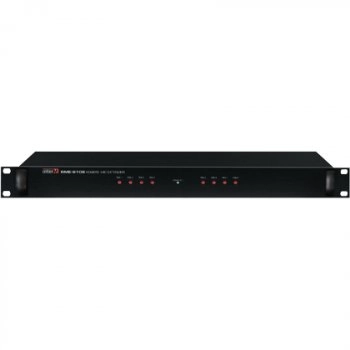

RME-6108 Контроллер микрофонных панелей

Контроллер микрофонных панелей

Назначение: контроллер микрофонных панелей  предназначен для подключения дополнительных микрофонных панелей RM-6024 и телефонных контроллеров TP-6231, используемых в системе оповещения и музыкальной трансляции.

Основные особенности RME-6108:

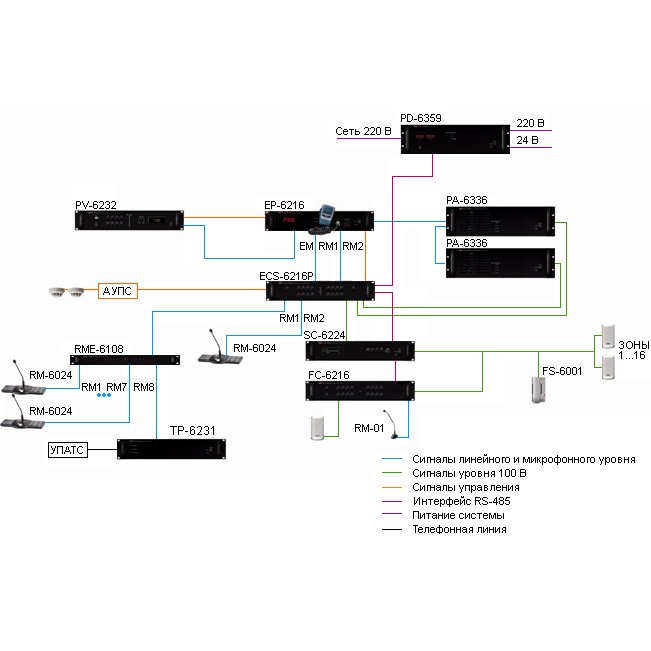

• В системе речевого оповещения, построенной на основе контроллера ECS-6216P, могут использоваться две микрофонные панели RM-6024 или два телефонных контроллера TP-6231. С помощью блоков  их количество может быть увеличено до 16-ти. При этом микрофонные панели (телефонные контроллеры) подключаются к блоку ECS-6216P через контроллеры микрофонных панелей, каждый из которых имеет восемь входов.
• Каждый вход  обладает собственным уровнем приоритета, который по умолчанию соответствует номеру входа. При использовании более приоритетной микрофонной панели на остальных панелях начинает светиться индикатор BUSY, сообщающий о занятости канала трансляции.
• С помощью компьютера, подключенного к системе через блок DIB-6000, пользователь может изменять заданную систему приоритетов для микрофонных панелей и телефонных контроллеров. Все настройки сохраняются в энергонезависимой памяти блока .

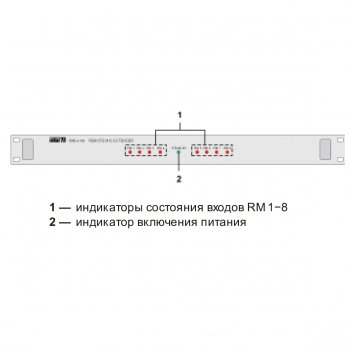

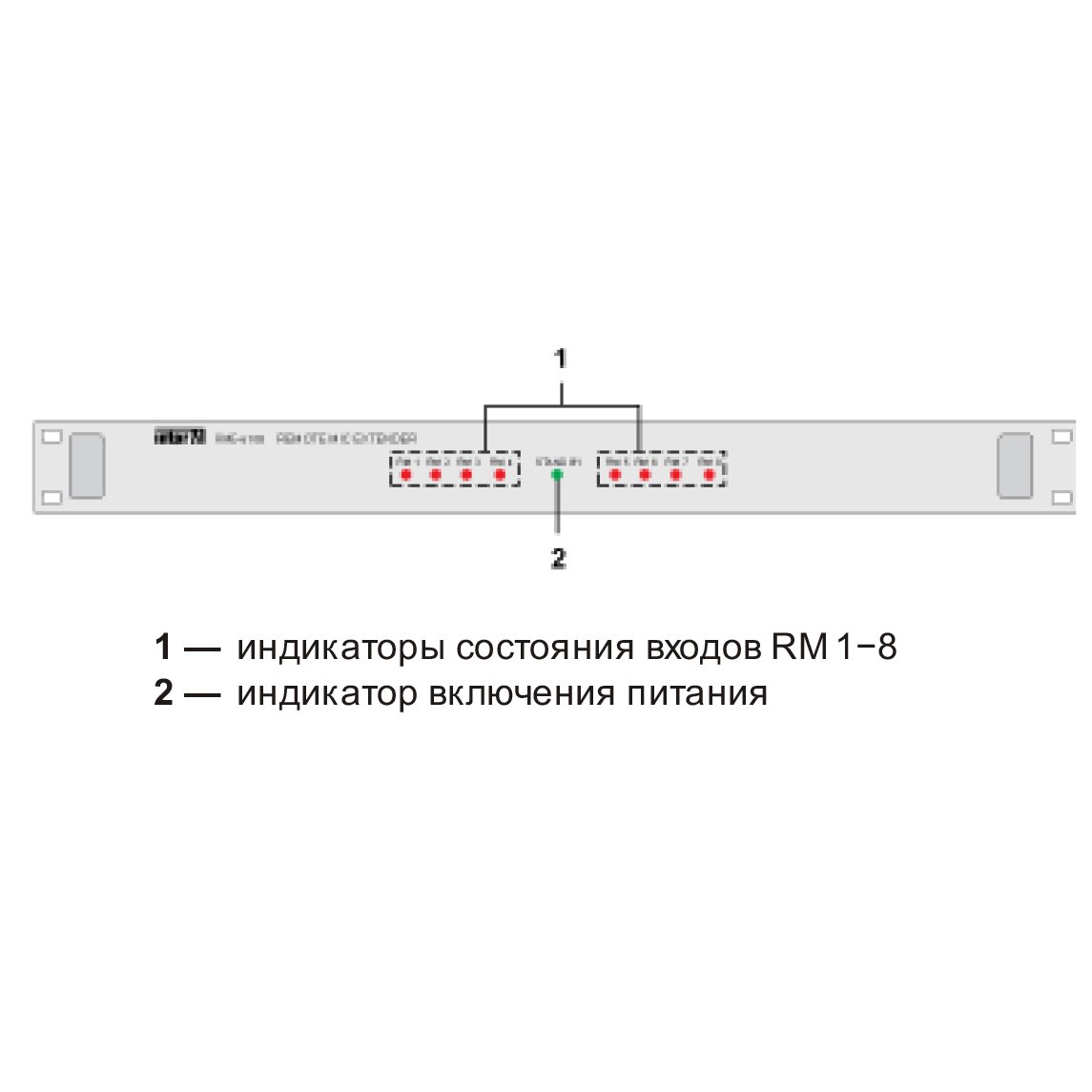

• Для каждого входа на передней панели контроллера микрофонных панелей предусмотрен индикатор, который светится при подключении RM-6024 (TP-6231) и мигает во время трансляции с применением блока RM-6024 (TP-6231). Если вход не используется или нарушено соединение по интерфейсу RS-422, то индикатор не светится.
• Подключение RM-6024 (TP-6231) осуществляется с помощью одного кабеля UTP 5-й категории (4 пары). Допустимая длина соединения составляет 1000 м. Аудиосигнал линейного уровня передаётся по этому же кабелю. Использование балансной схемы подключения и витой пары позволяет эффективно подавлять помехи, наводимые на соединительном кабеле.
• Максимальное удаление контроллера  от ECS-6216P (PX-6216) также составляет 1000 м. Это позволяет оптимально распределять оборудование по территории озвучиваемого объекта.
• Питание блока RME-6108 осуществляется от источника питания постоянного тока (24 В), в качестве которого можно использовать блок контроля и распределения питания PD-659 или PD-6359. Конструкция устройства предусматривает установку в стандартный 19-дюймовый аппаратный шкаф.

Функциональные возможности:

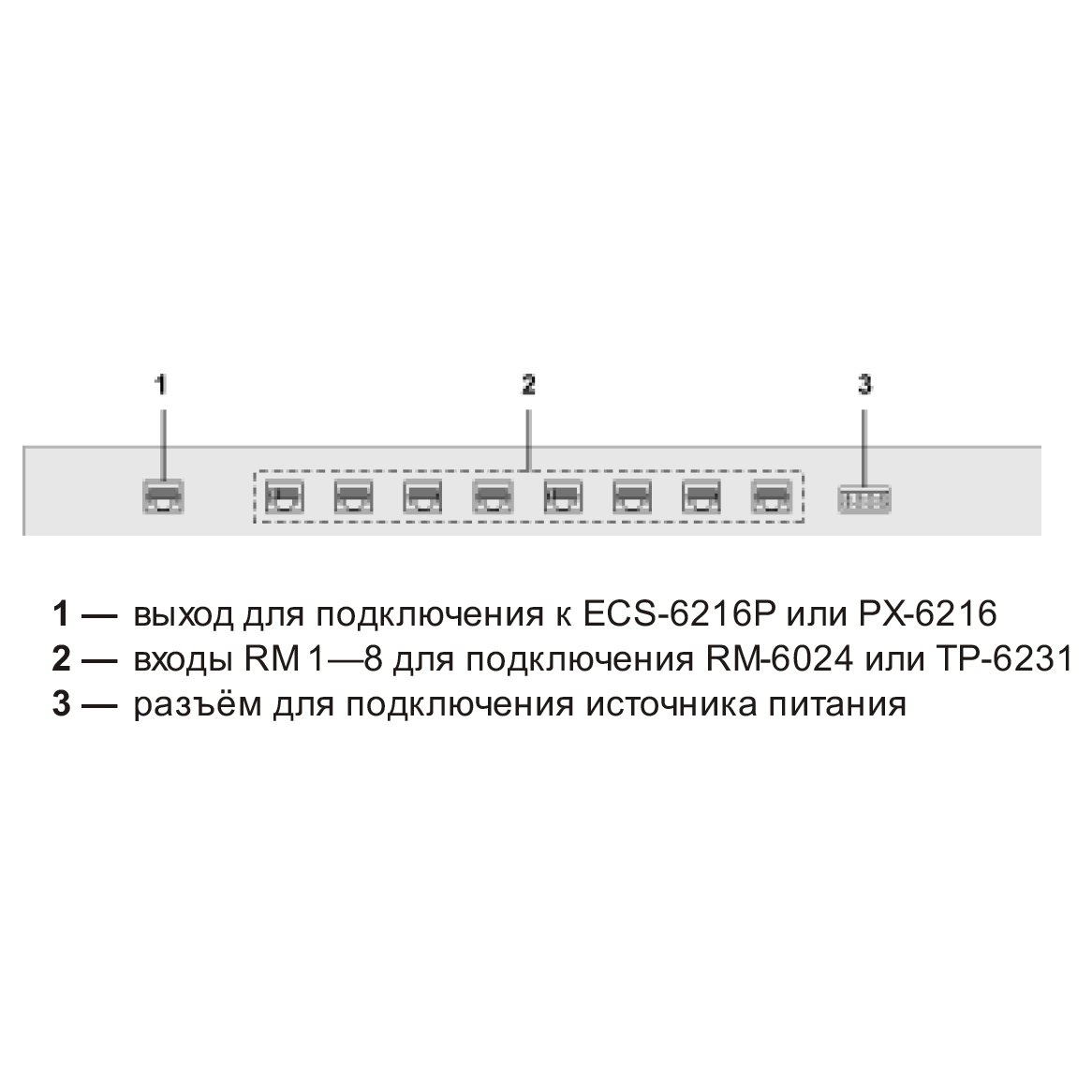

• Подключение до 32-х микрофонных панелей и телефонных контроллеров. Имеет восемь входов для подключения микрофонных панелей RME-6024 или телефонных контроллеров TP-6231 и один выход для соединения с контроллером системы. Таким образом, в одноканальной системе может быть использовано до 16-ти устройств удалённого речевого оповещения (если задействовано два RME-6108), а в многоканальной — до 32-х (когда задействовано четыре RME-6108).
• Гибкая система приоритетов. Уровень приоритета для каждого из входов устанавливается пользователем с помощью компьютера при настройке системы. По умолчанию, в соответствии с заводскими настройками уровень приоритета соответствует номеру входа, к которому подключена микрофонная панель или телефонный контроллер: RM 1 > RM 2 > RM 3 > RM 4 > RM 5 > RM 6 > RM 7 > RM 8.
• Высокая помехозащищённость. Использование балансных схем коммутации на входах и выходе контроллера микрофонных панелей контроллера позволяет значительно уменьшить влияние электромагнитных помех, наводимых в соединительном кабеле.
• Максимальная удалённость до 1000 м. Максимальная длина соединительного кабеля от RME-6108 до микрофонной панели RM-6024, как и до контроллера системы, составляет 1000 м.
• Контроль соединения. Для взаимодействия блока  с микрофонными панелями RM-6024 используется интерфейс RS-422, позволяющий осуществлять дуплексную цифровую связь с малыми помехами на больших расстояниях. Важным преимуществом данного типа соединения является возможность контроля целостности соединительного кабеля.
• Информативная индикация. Для каждого входа контроллера предусмотрен индикатор, позволяющий определить наличие или отсутствие соединения по интерфейсу RS-422, а также поступление сигнала от микрофонной панели или телефонного контроллера.

Технические характеристики:
