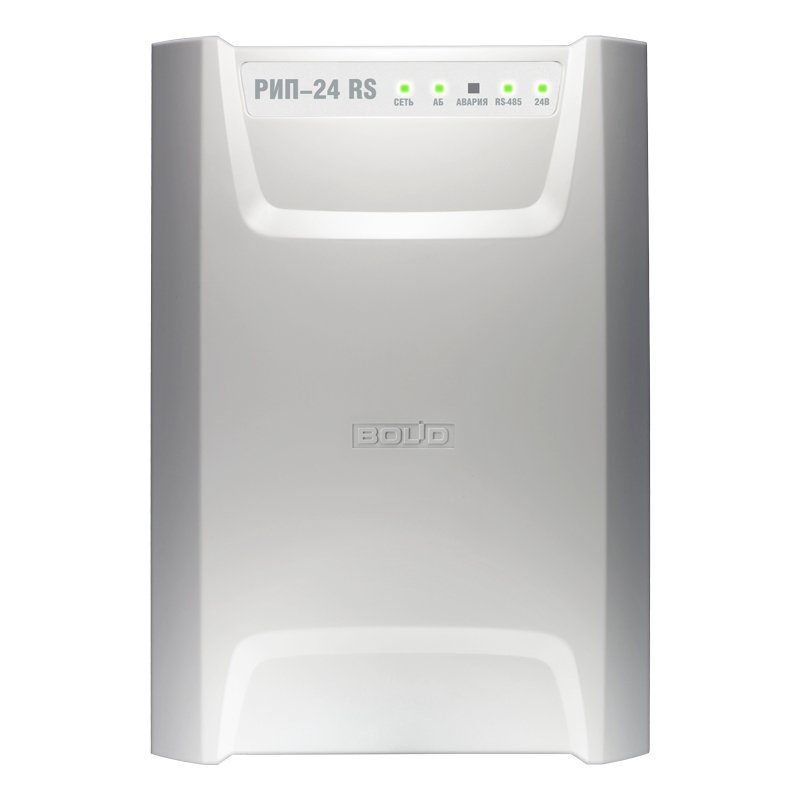

РИП-24 исп.51 (РИП-24-2/7П1-Р-RS) Резервированный источник питания, 24 В, 2 А

1 год гарантии
  • Производитель: Болид
  • Код товара: 407-302

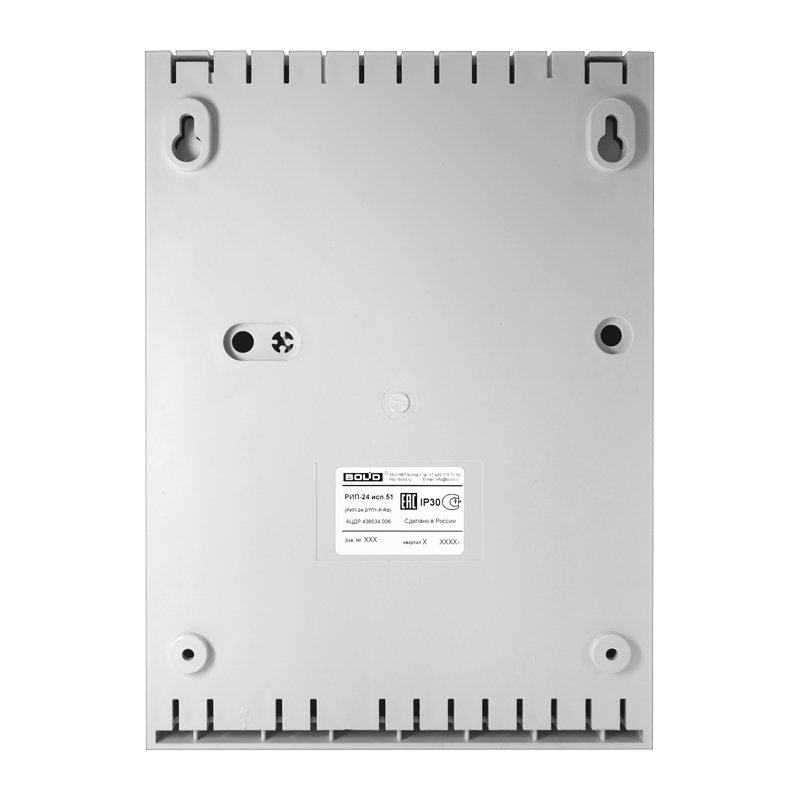

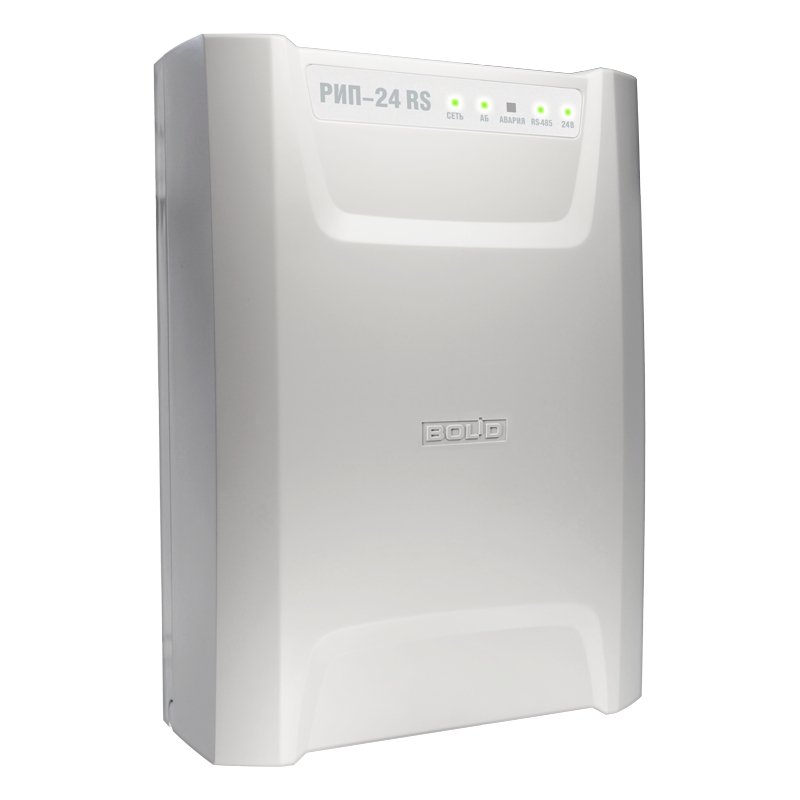

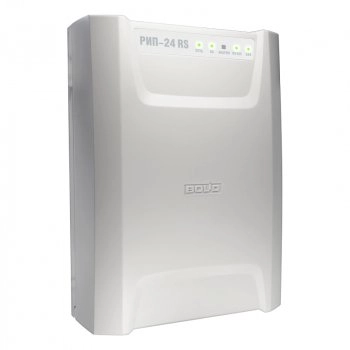

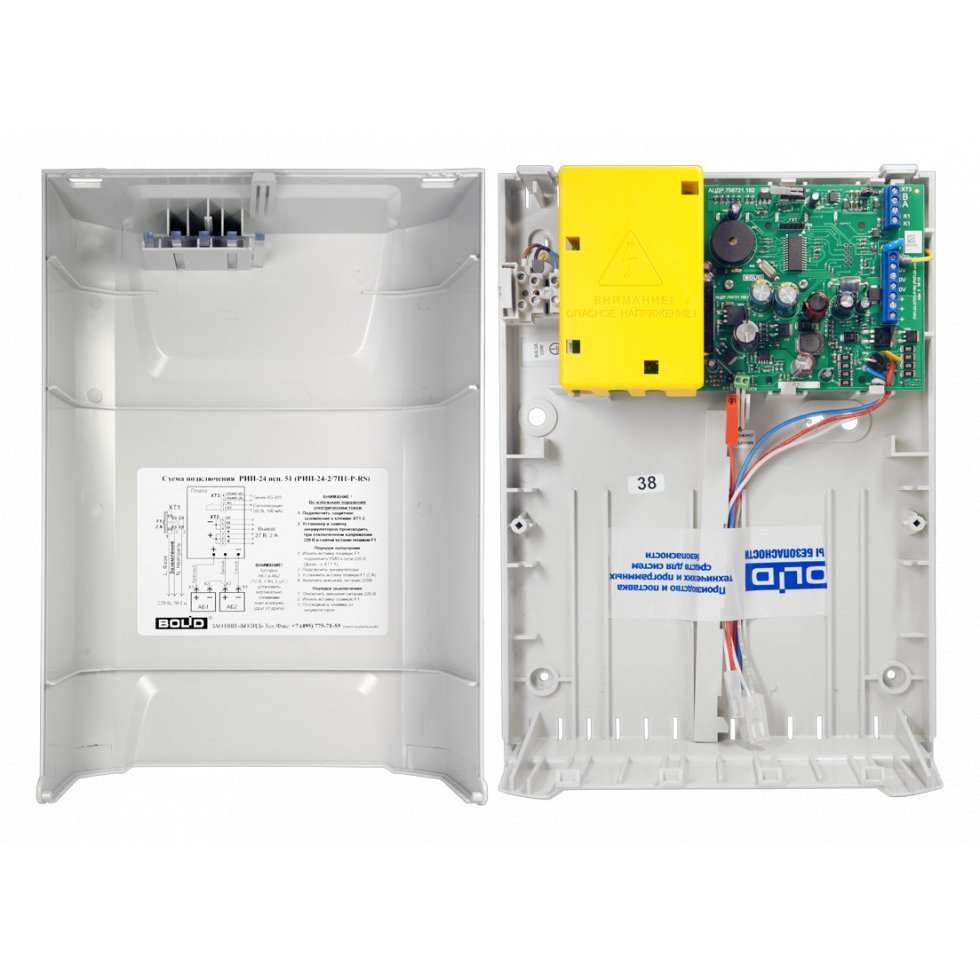

Болид РИП-24 исп.51 РИП-24 исп.51 (РИП-24-2/7П1-Р-RS) изображение 2РИП-24 исп.51 (РИП-24-2/7П1-Р-RS) изображение 3РИП-24 исп.51 (РИП-24-2/7П1-Р-RS) изображение 4
Превью товара 1
Превью товара 2
Превью товара 3
Превью товара 4
1633 просмотра
6229.08 ₽
Рекомендованная цена
5 606 ₽
Спецпредложение до 31.10.2021

Купить по клубной цене


В наличии
ул. Вольная: 5 шт.
Cклад Щербинка: > 10 шт

Оставить отзыв

Резервированный источник питания, 24 В, 2 А (10 мин-2,2 А), передача данных и управление по интерфейсу RS-485, световая и звуковая индикация режимов, возможность установки аккумуляторов 2х7 Ач, защита от переразряда. Пластмассовый корпус. Соответствие "Техрегламенту пожарной безопасности"

Назначение:

  • Резервированный источник питания предназначен для группового питания средств пожарной автоматики, извещателей и приёмно-контрольных приборов охранно-пожарной сигнализации, систем контроля доступа
  • и других устройств, требующих резервного электропитания с напряжением 24 В постоянного тока.
  • РИП рассчитан на непрерывный круглосуточный режим работы с заданными выходными параметрами, с автоматическим контролем и зарядом герметичных аккумуляторных батарей . РИП обеспечивает отключение батарей от нагрузки во избежание их недопустимого разряда.
  • РИП обеспечивает световую индикацию и звуковую сигнализацию текущего состояния: наличие или отсутствие напряжения в сети, заряд батарей, отсутствие АБ, отключение батарей при их разряде, короткое замыкание или перегрузка на выходе.
  • РИП обеспечивает защиту от коротких замыканий на выходе с автоматическим восстановлением выходного напряжения после снятия короткого замыкания, а также защиту от превышения выходного напряжения.
  • РИП обеспечивает защиту от коротких замыканий клемм подключения батарей с сохранением выходного напряжения при работе от сети.
  • РИП обеспечивает измерение сетевого напряжения, выходного напряжения, напряжения на батареях и выходного тока.
  • РИП обеспечивает передачу измеренных значений напряжений и тока, а также сообщений о текущем состоянии на сетевой контроллер (пульт «С2000М» или компьютер с установленным ПО АРМ «Орион Про») по интерфейсу RS-485.
  • РИП обеспечивает выдачу извещений о неисправности на дистанционный выход – выходная цепь гальванически развязанного оптореле.
  • РИП обеспечивает контроль состояния батарей и цепей их подключения (путём сравнения с максимально допустимым внутренним сопротивлением этой цепи).
  • РИП должен эксплуатироваться в местах, защищённых от воздействия атмосферных осадков и механических повреждений. Конструкция РИП не предусматривает его использование во взрывопожароопасных помещениях.

Основные особенности РИП-24 исп.51 (РИП-24-2/7П1-Р-RS):

  • Передача событий на пульт "С2000М" или АРМ "Орион Про":
    • "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В)
    • "Перегрузка источника питания" (выходной ток РИП более 2,5 А)
    • "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батарей (АБ) в заданных пределах)
    • "Неисправность источника питания" (при выходном напряжении ниже 20 В или выше 28,5 В)
    • "Неисправность батарей" (напряжение (АБ) ниже нормы, либо их внутреннее сопротивление выше предельно допустимого)
    • "Тревога взлома" (корпус РИП открыт)
    • "Отключение выходного напряжения"
  • Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
    • напряжения в сети
    • напряжения на АБ
    • напряжения на выходе
    • тока нагрузки
  • Расширенный диапазон входного напряжения сети
  • Защита с автоматическим восстановлением работоспособности от:
    • превышения выходного напряжения
    • перегрузок по выходу
    • "переполюсовки" АБ
    • замыкания клемм подключения АБ
  • Интеллектуальный контроль аккумуляторных батарей и управление зарядом:
    • автоматическая проверка состояния АБ тестовой нагрузкой
    • измерение емкости АБ
    • расчет времени работы в резервном режиме с учетом реального тока нагрузки
    • программируемый таймер-счетчик времени наработки АБ
    • отключение АБ при их разряде и превышении допустимого напряжения
    • автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса
    • контроль тока и напряжения зарядного устройства (ЗУ)
  • Световая индикация и звуковая сигнализация:
    • наличие сетевого напряжения в сети
    • выход сетевого напряжения за пределы нормы (менее 150 В или более 250 В)
    • наличие или нарушение связи по интерфейсу RS-485
    • короткое замыкание или перегрузка по выходу
    • заряд АБ
    • отключение АБ при разряде
    • неисправность ЗУ
    • отключение выхода РИП в аварийных ситуациях
  • Энергонезависимый буфер событий
  • Релейный выход для сигнала "Неисправность"
  • Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG

Технические характеристики:

Напряжение сети

(150...250) В

Выходное напряжение

при питании от сети

(27,2±0,6) В

при питании от АБ

(20...27,2) В

Номинальный выходной ток

2 А

Максимальный выходной ток (10 мин.)

2,5 А

Максимальная мощность, потребляемая от сети

110 ВА

Собственный ток потребления от АБ

не более 40 мА

Емкость АБ

2х7 А·ч

Световая индикация

5 светодиодных индикатора для отображения режимов работы и неисправностей

Встроенный звуковой сигнализатор

есть

Датчик вскрытия корпуса

есть

Интерфейс

RS-485, протокол Орион

Буфер событий

95 событий

Релейный выход ("Неисправность")

1 шт., оптореле

Максимальное напряжение и ток коммутации реле

80 В, 50 мА

Время технической готовности

не более 6 с

Рабочий диапазон температур

от -10 до +40 °C

Относительная влажность

до 90% при +25 °C

Степень защиты корпуса

IР30

Габаритные размеры

230х320х110 мм

Масса

не более 1,5 кг (с батареями не более 7,5 кг)

Средний срок службы

10 лет

Программирование РИП

Программа UProg.exe

Подключение к ПК при программировании

Через интерфейс RS-485 с помощью преобразователя интерфейсов

Тип подключения к РИП

Клеммные колодки под винт
Подключение к сети: провод 0,75…2,5 кв.мм
Подключение нагрузки: провод 0,5…2,5 кв.мм
Подключение RS-485, реле К1: провод 0,2…2,5 кв.мм

Тип монтажа

настенный, навесной

Характеристики РИП-24 исп.51:

  • Тип источника питания: Импульсный
  • Производитель: Болид
  • Выходное напряжение: 24В DC
  • Емкость каждого внешнего АКБ: Нет
  • Емкость каждого встроенного АКБ: Нет
  • Информационные выходы: RS-485
  • Кол-во внешних АКБ: 0
  • Кол-во встроенных АКБ: 0
  • Кол-во выходов для камер: 1
  • Кол-во мест под АКБ: 2
  • Материал корпуса: Пластик
  • Место под АКБ (А/ч): 7
  • Место установки: В помещении
  • Номинальный ток 12В DC(А): Нет
  • Номинальный ток 220 В AC (ВА): Нет
  • Номинальный ток 24В AC: Нет
  • Номинальный ток 24В DC: 2
  • Номинальный ток 48 В: Нет
  • Номинальный ток 55 В: Нет
  • Установка в стойку: Нет
  • Установка на DIN-рейку: Нет
