Блок сигнально-пусковой, 2 релейных вых.с контрол., U-коммут.10,2...28,4В, I-коммут.3А, 3 контр.зоны, питание по ДПЛС, тампер, IP20, t-раб.-30...+55°C, 156х107х39 мм
Назначение: блок сигнально-пусковой адресный предназначен для управления и контроля клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов, и иных исполнительных устройств.

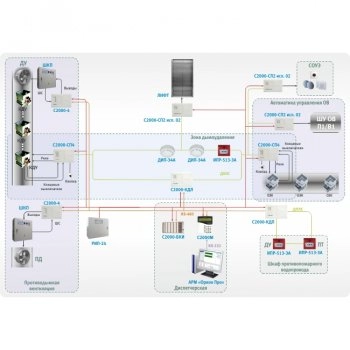

Применяется как часть составного прибора управления в системах пожарно-охранной сигнализации, поддерживающих двухпроводную линию связи, совместно с контролером “С2000-КДЛ” (версии 2.01 и выше) или “С2000-КДЛ-2И” (версии 1.00 и выше) и пультом контроля и управления «С2000М» в составе ИСО "Орион".
Основные особенности С2000-СП4/24:
Технические характеристики:

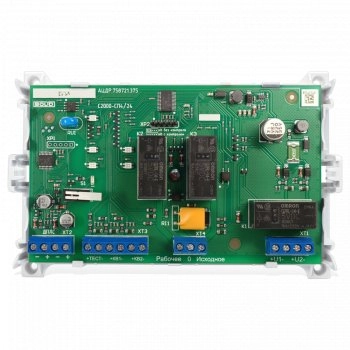

Количество выходов |
2 релейных выхода с контролем целостности линии подключения нагрузки |
Максимальный коммутируемый ток одного реле |
|
Коммутируемое напряжение (от источника питания блока) зависит от исполнения |
|
Максимальный ток контроля исправности цепей |
1,5 мА |
Количество контролируемых зон |
3 для подключения концевых выключателей состояния привода и кнопки функционального теста |
Потребляемый ток от линии ДПЛС |
не более 1,5 мА |
Гальваническая развязка ДПЛС и источника питания силовой части |
до 500 В |
Датчик вскрытия корпуса |
микропереключатель |
Время технической готовности |
не более 15 с |
Рабочий диапазон температур |
от минус 30 до +55°C |
Относительная влажность |
до 93% при +40°C |
Степень защиты корпуса |
IР40 |

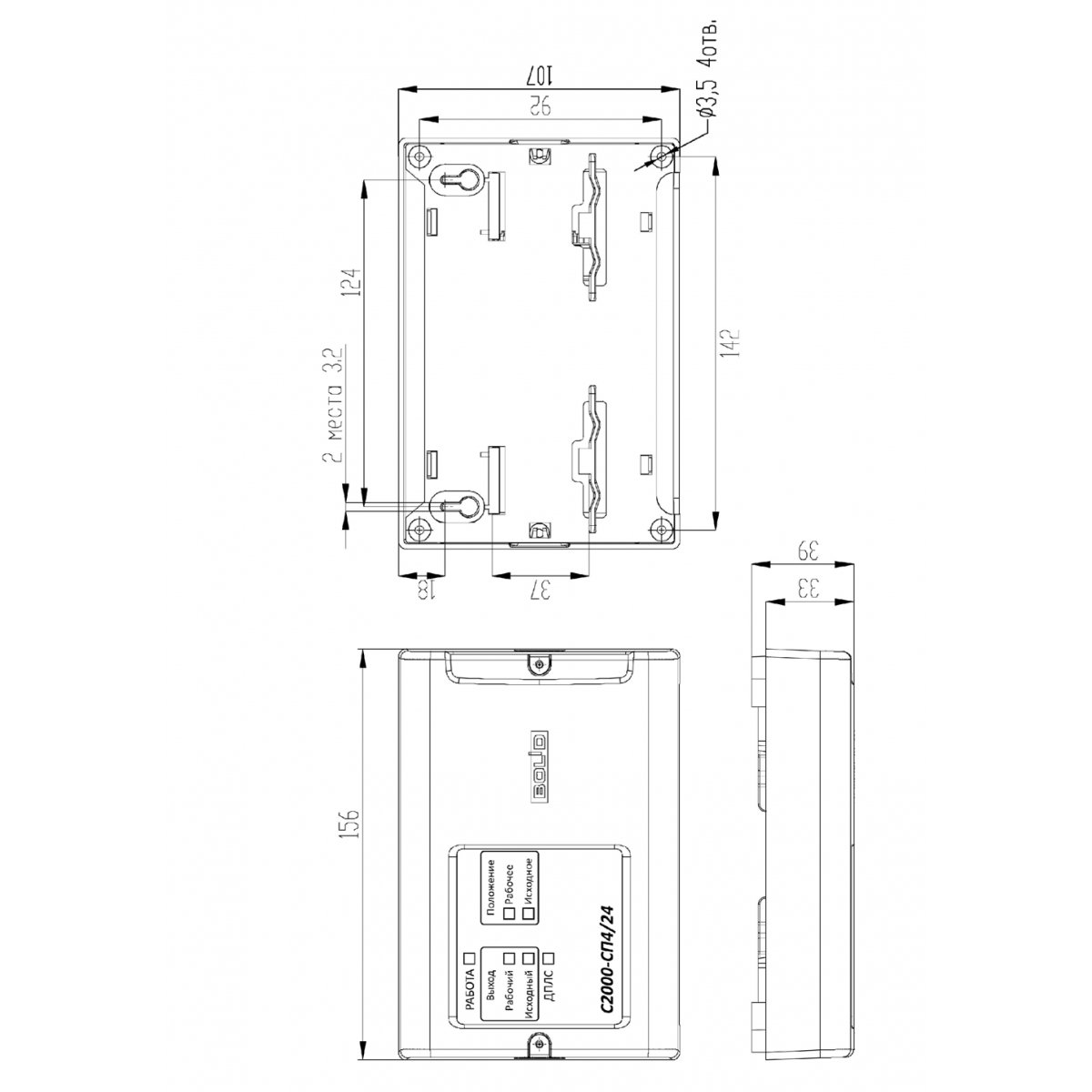

Габаритные размеры |
156х107х39 мм |
Масса |
не более 0,2 кг |
Средний срок службы |
10 лет |
Программирование |
программа UProg.exe |

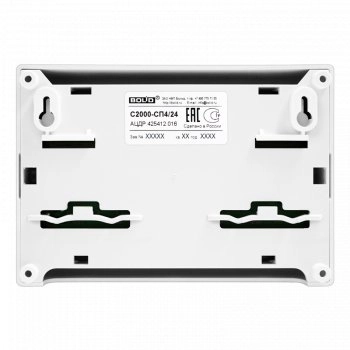

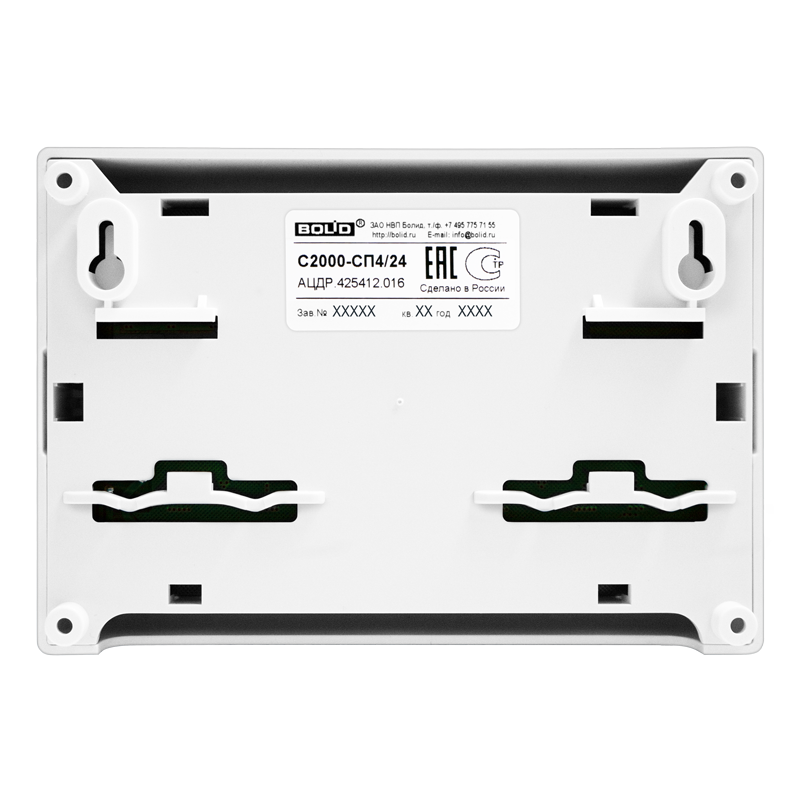

Тип монтажа |
настенный навесной или на DIN-рейку |
