SC-05EM Блок автоматического оповещения и контроля трансляционных линий, 5 зон

Блок автоматического оповещения и контроля трансляционных линий, 5 зон

Назначение: блок  предназначен для построения систем оповещения и музыкальной трансляции и выполняет функции: контроллера системы, маршрутизатора тревожного оповещения и источника сообщений. А также позволяет передавать голосовые сообщения в выбранные зоны и обеспечивает контроль целостности трансляционных линий. На основе данного блока можно построить 5-зонную систему оповещения и управления эвакуацией 3–5 типа.

Основные особенности SC-05EM:

• Блок  предназначен для организации систем автоматического оповещения совместно с трансляционными усилителями мощности и выполняет функции контроллера системы, маршрутизатора тревожного оповещения, источника сообщений, а также обеспечивает реализацию громкоговорящей связи и контроль целостности трансляционных линий. Блок можно применять для организации системы оповещения школы, небольшого торгового центра и других помещений, небольшой и средней площади.

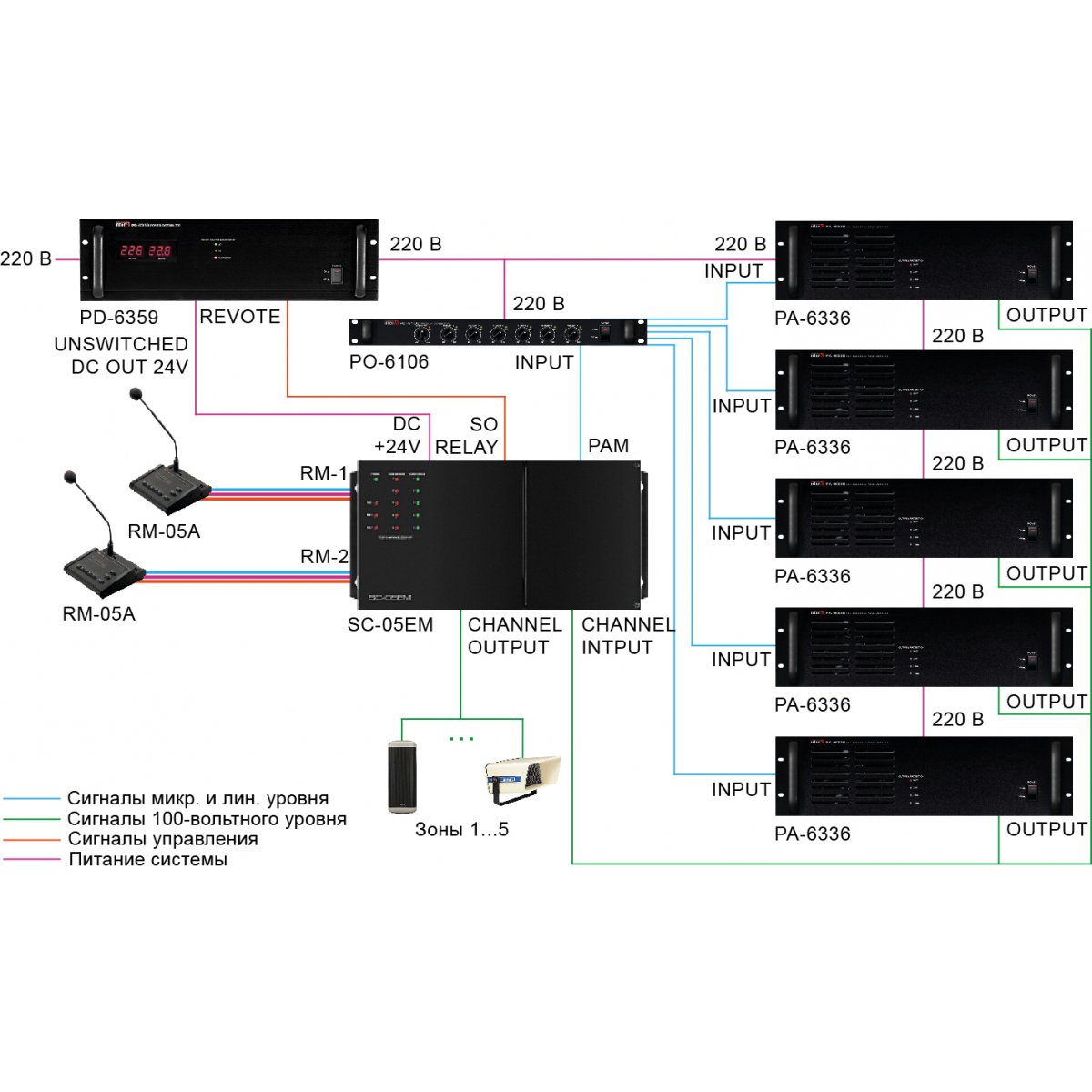

• Может использоваться совместно с трансляционными усилителями любого типа - с многозонными или однозонными настольными микшер-усилителями, с одноканальными или многоканальными усилителями стоечного исполнения.
• Контроль целостности линий осуществляется методом периодического измерения импеданса линий и сравнения текущих значений с начальными, полученными при первичном конфигурировании системы. Отклонение сопротивления линии от начального значения более чем на 20%, а также короткое замыкание или обрыв линии, сигнализируется на блоке  c помощью светодиодных индикаторов и сопровождается непрерывным звуковым сигналом.
• В памяти встроенного голосового модуля содержится до шести различных тревожных сообщений, которые могут воспроизводиться при срабатывании пожарной сигнализации. Сообщения транслируются в систему согласно предварительно выбранному сценарию.
• Для организации громкоговорящей связи предусмотрена возможность подключения двух микрофонных панелей RM-05A. Первая микрофонная панель работает в приоритете над второй, а при дополнительном включении приоритета над тревожным оповещением - используется для ручного управления эвакуацией.

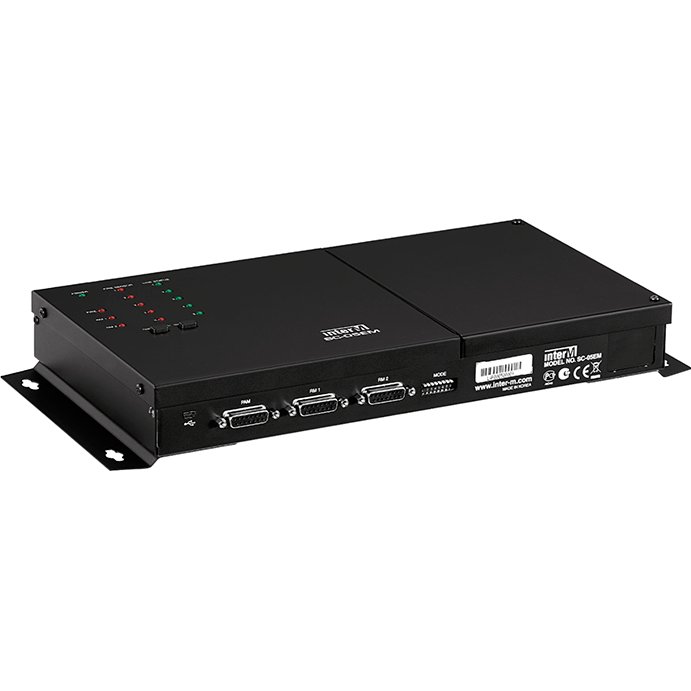

• Блок  выполнен в корпусе для навесного монтажа. Крепежные кронштейны могут быть сняты при настольном использовании блока. Для работы устройства необходимо обеспечить питание напряжением 24 В постоянного тока, например от микшер-усилителя серии PAM/PCT или от отдельного блока питания типа PD-6359.

Функциональные возможности:

• 5 зон трансляции. Встроенный релейный модуль обеспечивает распределение усиленного 100 В сигнала по пяти линиям трансляции.
• Подключение пожарной сигнализации. Для подключения «сухих контактов» от прибора охранно-пожарной сигнализации предусмотрен 5-контактный разъем. Замыкание контактов автоматически запускает оповещение.
• Сценарии эвакуации. При инсталляции системы может быть выбран один из восьми сценариев эвакуации. Тревожные сообщения хранятся в памяти устройства и могут быть записаны с помощью компьютера.
• Организация громкоговорящей связи. Предусмотрены два входа для подключения микрофонных панелей RM-05A, одна их которых может иметь высший приоритет для оперативного управления эвакуацией.
• Контроль линий трансляции. Блок обеспечивает контроль трансляционных линий на изменение сопротивления, обрыв и короткое замыкание. Встроенный релейный модуль обеспечивает отключение зон, в которых обнаружена неисправность трансляционной линии.
• Индикация режимов работы и состояния линий. Информация о режимах работы устройства и целостности трансляционных линий отображается на передней панели устройства. Световая индикация неисправности линий сопровождается звуковыми сигналами.
• Сопряжение с системой ГО и ЧС. В блоке  имеется возможность подключения сигналов от городской или региональной системы оповещения ГО и ЧС с приоритетом над фоновым вещанием.
• Энергонезависимая память. При выключении питания установленные режимы эвакуации и измеренные значения сопротивления линий сохраняются в энергонезависимой памяти блока.
• Дополнительные сухие контакты. Для расширения функциональных возможностей системы предусмотрены выходы реле, срабатывающие от сигналов ОПС, при активации приоритетных источников сигнала и при обнаружении неисправности трансляционных линий.
• Питание от источника «24 В» постоянного тока. Питание  может осуществляться от усилителей серий PAM/PCT или источника питания постоянного тока, например, PD-6359.
• Малое энергопотребление. Максимальная потребляемая мощность блока  без учета работы двух микрофонных панелей RM-05A равна 13,2 Вт, а в дежурном режиме — 4,8 Вт.

Технические характеристики:
