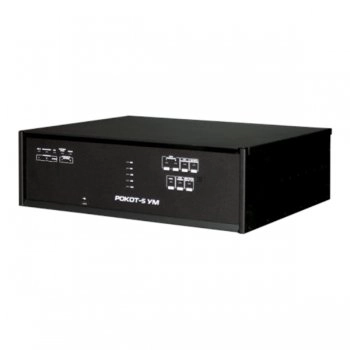

Рокот-5 УМ исп.1 Усилитель мощности, 120Вт, 100В, 2 зоны оповещения, 4 линии оповещения

Усилитель мощности, 120Вт, 100В, 2 зоны оповещения, 4 линии оповещения, цифровая линия управления, 2 линии светового оповещения с защитой от перегрузки и КЗ, линия контроля неисправности, встроенный РИП (под АКБ 2шт х 12Ач). Настольное исполнение, в комплекте крепеж для 19”-стойки.

• Цифровая линия управления;Четыре выхода подключения линий оповещения (в дальнейшем - ЛО) разделённых на две зоны оповещения
• Индивидуальная защита каждого выхода ЛО от перегрузки и короткого замыкания
• Два выхода подключения линии светового оповещения (в дальнейшем - ЛСО) защищенных от перегрузки и короткого замыкания
• Периодический автоматический контроль (контроль производится, когда нет оповещения) ЛО и ЛСО на отсутствие замыканий или обрывов
• Отдельный выход для контроля неисправности
• Автоматический переход на питание от резервного аккумулятора (АБ) при отключении сети 220В, и обратно, при восстановлении питания 220В
• Контроль наличия аккумуляторных батарей (в дальнейшем – АБ) и защита их от глубокого разряда (при отсутствии 220В и в случае разряда АБ, блок питания отключает нагрузку)
• Защита от короткого замыкания и переполюсовки выводов АБ.
• Возможность обновления прошивки

Назначение:

Усилитель мощности «Рокот-5 УМ» (далее – усилитель или УМ) входит в состав системы речевого оповещения пожарной «Рокот-5» (далее – система) и предназначен для усиления мощности сигнала транслируемого прибором управления оповещением «Рокот-5 ПУО»

Входы и выходы усилителя:

• Усилитель имеет четыре выхода оповещения ЛИНИЯ ОПОВЕЩЕНИЯ 1, 2 и ЛИНИЯ ОПОВЕЩЕНИЯ 3, 4 предназначенные для подключения линий оповещения. Выходы ЛИНИЯ ОПОВЕЩЕНИЯ 1, 2 – первая зона оповещения (ЗОНА 1), выходы ЛИНИЯ ОПОВЕЩЕНИЯ 3, 4 – вторая зона оповещения (ЗОНА 2). Максимальная нагрузочная способность линий оповещения – 120 Вт, но не более 20 АС. Линии оповещения контролируются автоматически через каждые 6 минут при работе в дежурном режиме, при условии, если они не активны (т.е. не включена трансляция). УМ определяет неисправность при обрыве или коротком замыкании линии. Характеристики выходов оповещения приведены в разделе 2.4.

• Выходы ОПОВЕЩЕНИЕ СВЕТОВОЕ 1 и 2 (клеммы «ОПОВЕЩЕНИЕ СВЕТОВОЕ1» и «ОПОВЕЩЕНИЕ СВЕТОВОЕ2» и «12В» на задней панели) служат для подключения линии светового оповещения. Выходы контролируются непрерывно на наличие короткого замыкания и обрыва. Напряжение питания на световые оповещатели подается в режиме тревоги. Характеристики выходов светового оповещения приведены в разделе 2.5.

• Вход ЦИФРОВАЯ ЛИНИЯ предназначен для подключения усилителя к прибору управления оповещением «Рокот-5 ПУО» или другому УМ (разъём RJ45 на задней панели).

• Выход ЦИФРОВАЯ ЛИНИЯ предназначен для подключения дополнительных УМ (разъём RJ45 на задней панели).

Выход НСП – неисправность (две клеммы «НСП» на задней панели) предназначен для сигнализации о состоянии усилителя.
