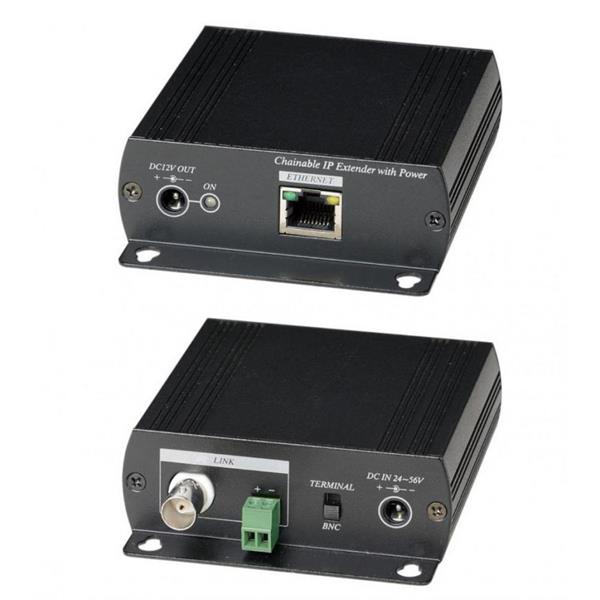

IP07M Удлинитель Ethernet и питания (DC12V до 12W) по любому двухжильному кабелю до 500м
- Производитель: SC&T
- Код товара: 409-676
Удлинитель Ethernet (VDSL) и питания (DC12V до 12W) по любому двухжильному кабелю до 700м (без питания до 1500м). Расстояние передачи зависит от типа кабеля и его качества. Cкорость передачи до 73Мбит/с. Возможность каскадного подключения до 5 устройств в линии. Поддерживает топологию подключения "кольцо" и "звезда". Вх. - BNC/Клм.(2pin)/DC24-56V. Вых. - RJ45/DC12V(1A макс.). Каскадно подключенные IP07M могут питаться от линии. Для работы необходимо минимум 2 устройства. БП (DC24-56V) в комплект НЕ входит. В комплекте BNC "Т"-коннектор. Размер: 88х110х30мм. Рабочая температура: -40...+55°C.
Назначение:
- IP07M представляет собой удлинитель сигнала Ethernet и питания по любому двухжильному кабелю до 700м (1500м без передачи питания). Для работы необходимо минимум 2 устройства – приемопередатчика IP07M. Поддерживается каскадное подключение до 5 устройств. Подключенные каскадно приемопередатчики IP07M могут питаться от линии.
- Данный комплект с успехом может быть использован в случаях, когда необходимо заменить в системе видеонаблюдения аналоговые камеры на IP-камеры используя уже существующую коаксиальную кабельную инфраструктуру. При этом питание к камера видеонаблюдениям будет подведено по этому же коаксиальному кабелю.
Комплектация:
- Удлинитель IP07M – 1шт.
- Резиновый коврик –1шт.
- Набор винтов – 1шт.
- Инструкция по эксплуатации –1шт.
- Упаковка – 1шт.
Основные особенности IP07M:
- Работает с любым двухжильным кабелем – RG-6, кабель «витой пары» Cat 5e, 6, телефонный кабель и тд.
- Расстояние передачи Ethernet+Питание (DC12V,1А) до 700м (1500м - расстояние передачи Ethernet без питания)
- Работа в каскадном режиме (до 5 устройств) с запитыванием удлинителей от линии
- Подключение до 4 IP- камер
- Возможность выбора источника питания для IP-камеры – удаленного приемопередатчика или локального.
- Поддержка стандарта 10/100BASE-T, IEEE 1901
- При соединении IP07M по топологии «звезда» каждый приемопередатчик нуждается в БП
- IP07M работает со следующими моделями БП(в комплект поставки не входят:SWP241250(DC24V), SWP480830(DC48V), SWP551260 (DC56V).
Технические характеристики:
|
Модель |
IP07M |
|
Тип устройства |
Удлинитель Ethernet и питания |
|
Разъемы |
Входы: BNC Клемм.колодка под винт DC 2.1х5мм(5У)(йС 24-56VIN) Выходы: RJ-45 DC 2.1x5мм (DC 12V OUT) |
|
Поддерживаемые стандарты |
10/100BASE-T, IEEE 1901 |
|
Максимальное количество устройств, работающих друг с другом |
5 |
|
Расстояние передачи, м |
До 1500м (без питания) До 700м (с питанием) |
|
Максимальная скорость передачи данных, Мбит/с |
72 |
|
Параметры передаваемого питания (макс.) |
DC 12V 1A |
|
Рекомендуемый кабель между устройствами |
UTPCat 5e RG-59, RG-6, телефонный кабель (0,65мм) |
|
Параметры питания |
БП AC220V/DC24-56V |
|
Потребляемая мощность, Вт |
7 |
|
Рабочая температура |
-40...+55°С |
|
Температура хранения |
-20...+85°С |
|
Относительная влажность |
5...85 %(без конденсата) |
|
Размеры (ШхГхВ),мм |
88 x 110 x 30 |
|
Вес, г |
250 |

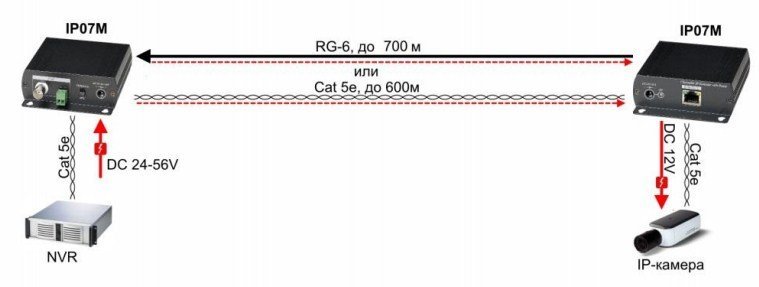

Схема подключения:
- Тип устройства: Удлинитель
- Производитель: SC&T
- Встроенная грозозащита: Нет
- Дальность передачи (м) >: 1500
- Кол-во портов (общее): 1
- Место установки: В помещении
- Передача данных: Ethernet, POE
- Промышленное исполнение: Нет
- Тип подключаемого кабеля: Витая пара, Телефонный
