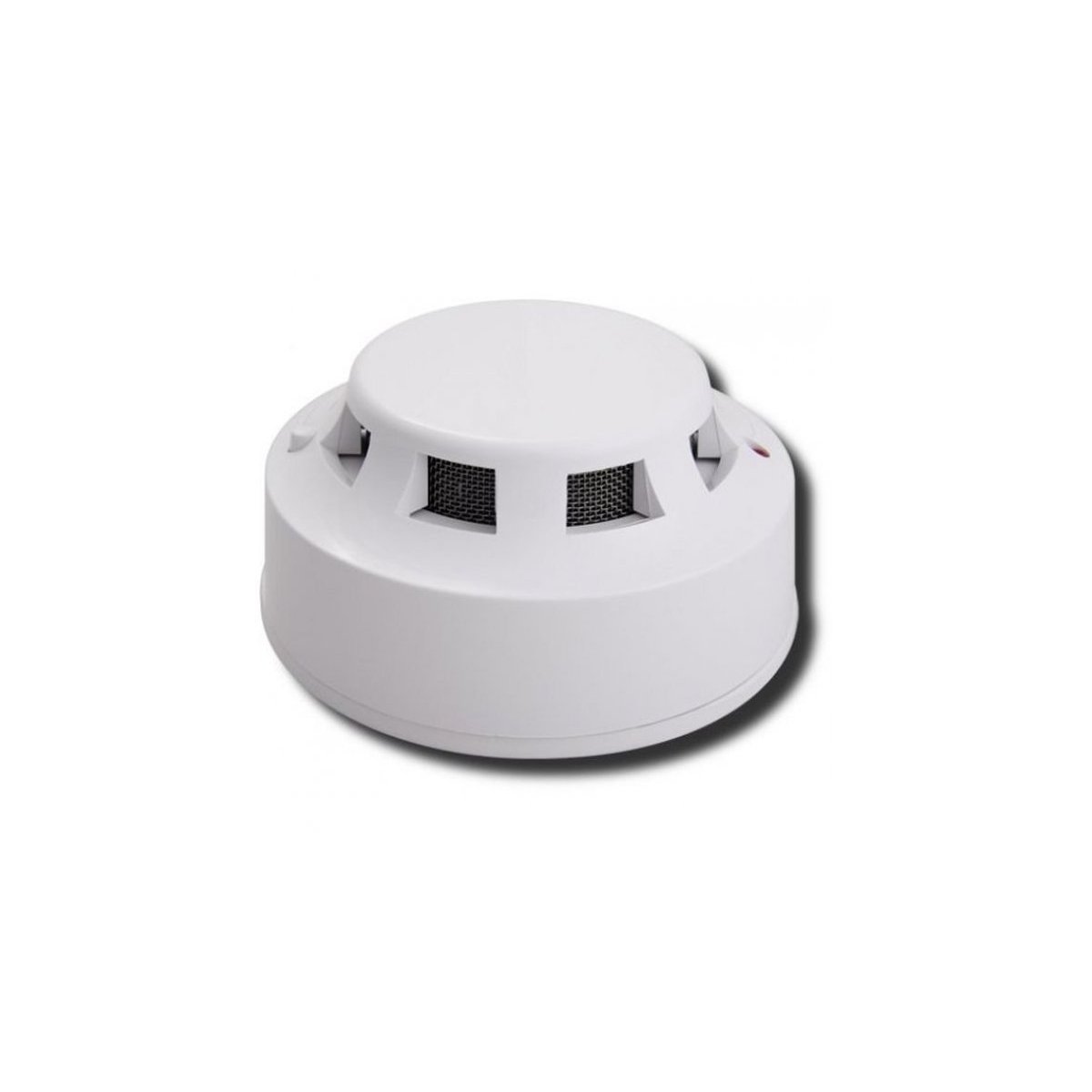

ДИП-54Т (ИП-212-54Т) извещатель пожарный дымовой оптико-электронный

Производитель: ИВС-Сигналспецавтоматика
- Поделиться
- В избранное
- К сравнению
Код товара: 095-029

2102 просмотра

Подобрать аналоги

Описание
Характеристики
Документация

Извещатель пожарный дымовой оптический малогабаритный (Ф85Х44 мм)2-х проводный, питание 5-36 В, 200 мкА, с фиксированным током срабатывания

Назначение: дымовые пожарные извещатели предназначены для обнаружения возгораний, сопровождающихся появлением дыма, и передачи тревожного сообщения «Пожар» приемно-контрольным приборам по двухпроводным шлейфам.

Основные особенности ДИП-54Т (ИП-212-54Т):

Для проверки работоспособности извещателя на лицевой стороне корпуса расположена кнопка, при нажатии на которую, подпружиненный рычаг перемещается в обнаружительную зону оптической камеры, тем самым, вызывая срабатывание извещателя.

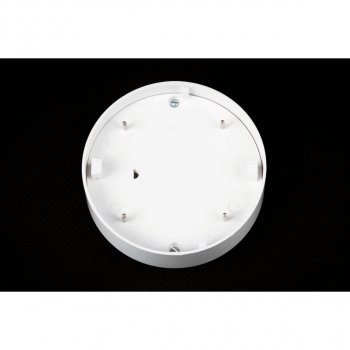

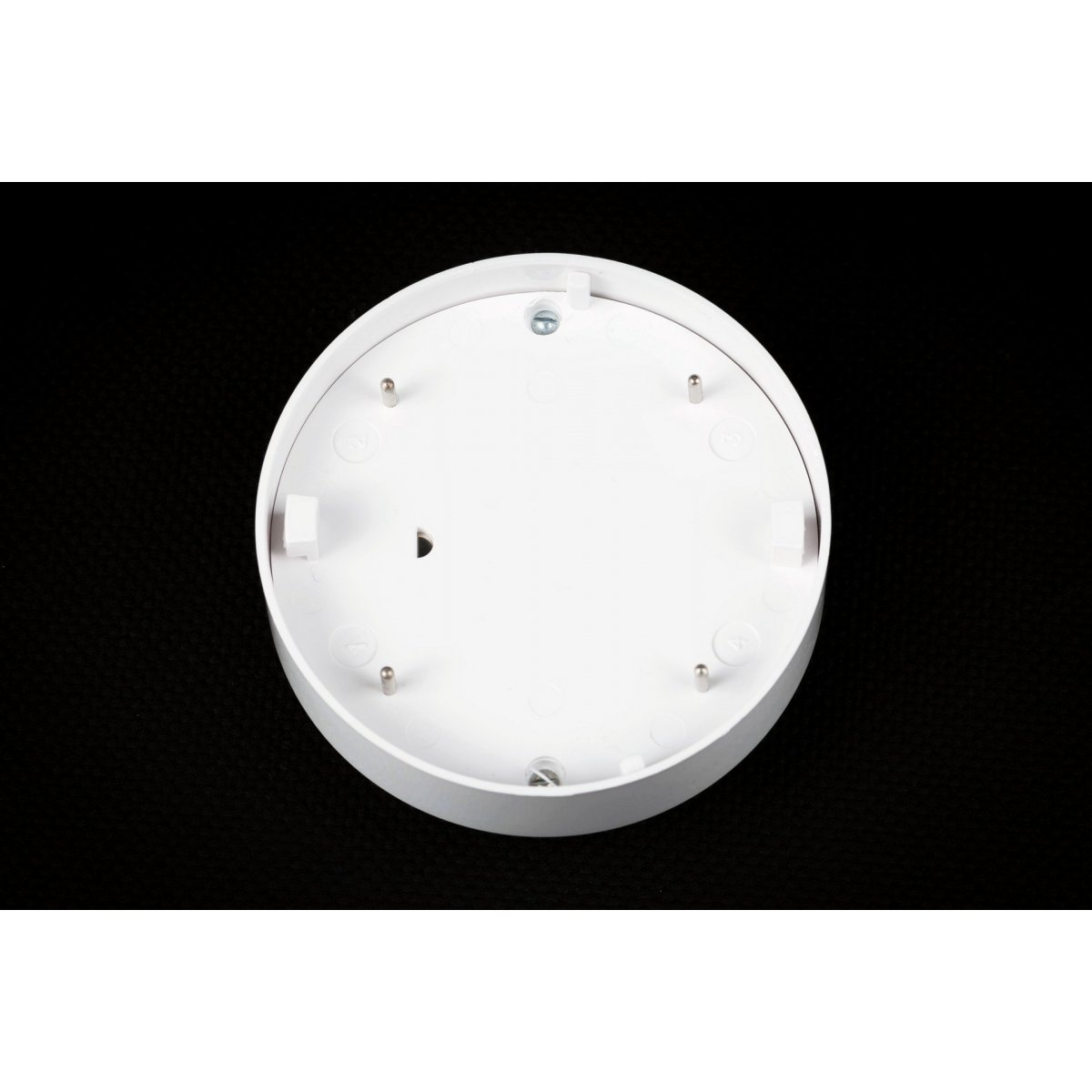

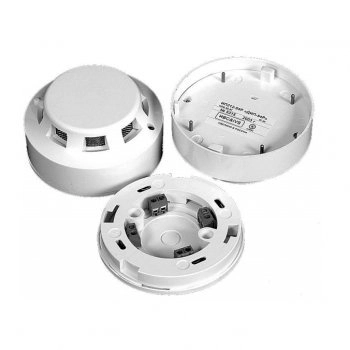

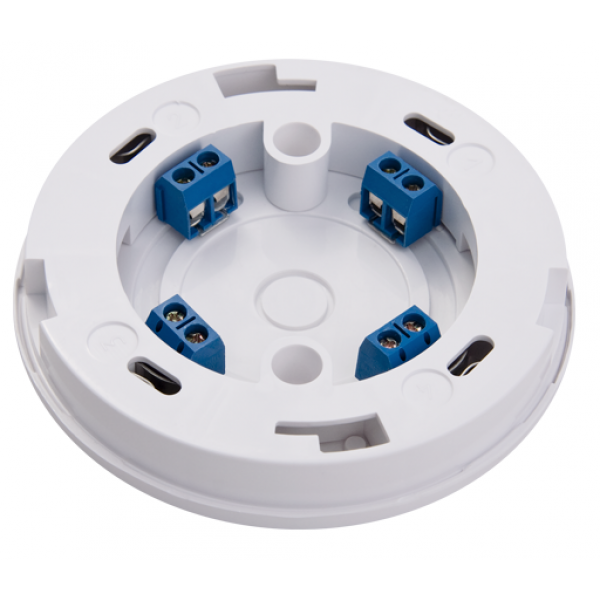

Такой способ контроля работоспособности позволяет своевременно обнаружить любой отказ извещателя, как при неисправности элементов схемы, так и выхода из строя оптических элементов камеры. Сетка, закрывающая оптическую систему, наряду с защитой от проникновения в чувствительную зону насекомых, выполняет роль электрического экрана, соединенного с общим проводом схемы извещателя. Штатная розетка извещателя имеет монтажную крышку, обеспечивающую защиту контактных соединений, платы и оптической системы от протечек воды и позволяет осуществить монтаж извещателя в шлейф сигнализации посредством стандартных клеммных колодок.

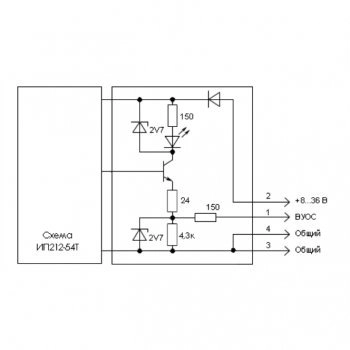

Извещатели в режиме «Пожар» формируют унифицированный сигнал срабатывания в виде уменьшения внутреннего сопротивления до величины не более 500 Ом при токе 20 мА. В выходных цепях извещателей традиционно отсутствует ограничитель тока, так как они предназначены для использования с ППК, имеющими собственный ограничитель тока в схеме питания шлейфа. Остаточное напряжение на извещателе при срабатывании составляет от 7,5 до 8,5 В при токах от 5 до 20 мА. Отличительной особенностью выходной цепи является возможность подключения одного ВУОС (УШК-01) к группе до четырех извещателей, а не только индивидуально к каждому извещателю.

Технические характеристики:

Параметр	Значение
Чувствительность извещателей соответствует задымленности среды с оптической плотностью, дБ/м	от 0,05 до 0,2
Инерционность срабатывания извещателей от встроенного устройства проверки, с, не более	5
Напряжение питания ИП212-54Т, В	от 8 до 36
Ток, потребляемый в дежурном режиме при максимальном напряжении питания 36 В, мА, не более	0,15
Ток, потребляемый при питании извещателей напряжением обратной полярности 36 В, мкА, не более	2
Максимально допустимая длительность перерывов (переполюсовки) напряжения питания, мс	100
Минимальная скважность повторения перерывов (переполюсовки) напряжения питания	4
Напряжение срабатывания извещателя ИП212-54Т, при токе 20 мА, В, не более	8
Максимально допустимый ток извещателя ИП212-54Т в сработавшем состоянии, мА	50
Минимально допустимый ток удержания сработавшего состояния, мА	2
Длительность перерыва (переполюсовки) напряжения питания, обеспечивающая сброс сработавшего состояния, с, не менее	2
Габаритные размеры извещателей мм, не более	Ф 85x44
Масса извещателей, кг, не более	0,12
Диапазон рабочих температур извещателей, °С	от -30 до +60
Максимально допустимая относительная влажность при температуре +40 °С, %	98
Максимально допустимая освещенность в месте установки извещателя, лк	12 000
Степень жесткости по устойчивости к воздействию электромагнитных помех в соответствии с: ГОСТ Р 51317.4.2 и ГОСТ Р 51317.4.4 ГОСТ Р 51317.4.3	четвертая третья
Степень защиты оболочки от проникновения внутрь твердых тел в соответствии с ГОСТ 14254	IP40
Средняя наработка на отказ, ч	60000
Средний срок службы, лет, не менее	10
Максимально-допустимая защищаемая площадь одним извещателем, м2	85
