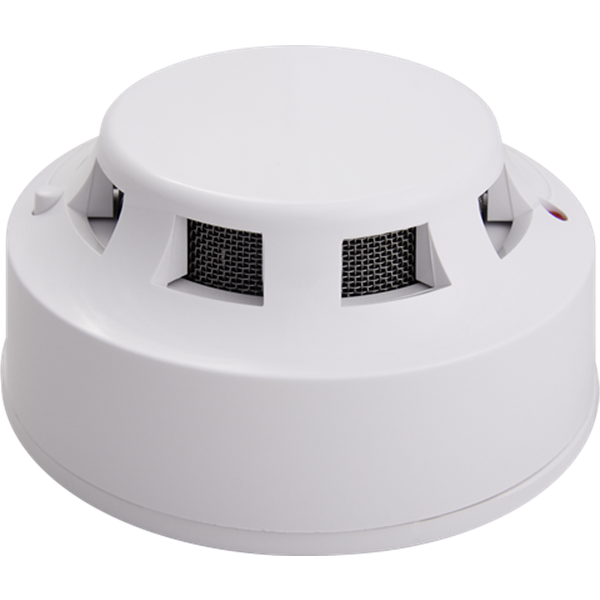

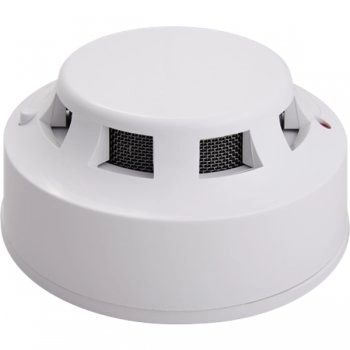

ДИП-54Т-7,5 (ИП212-54Т-7,5) Извещатель пожарный дымовой оптико-электронный точечный

Извещатель пожарный дымовой оптико-электронный точечный. Дымовой 2-х проводный, питание 10-36 В, 200 мкА, с фиксированным током срабатывания 7,5 мА

Извещатель ИП212-54Т-ХХ выполнен в малогабаритном унифицированном конструктиве (Ф 85х44 мм), имеющем следующие отличия от серии 44:

новая конструкция защитной сетки

• новые выходные контакты
• модифицированная горизонтально-вентилируемая оптическая камера
• новая розетка со стандартными колодками «под винт».

Для проверки работоспособности извещателя на лицевой стороне корпуса расположена кнопка, при нажатии на которую, подпружиненный рычаг перемещается в обнаружительную зону оптической камеры, тем самым, вызывая срабатывание извещателя.

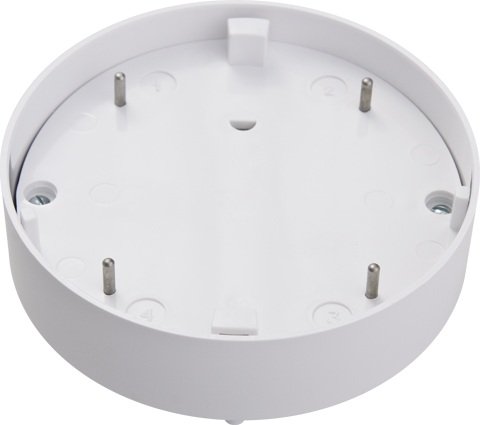

Такой способ контроля работоспособности позволяет своевременно обнаружить любой отказ извещателя, как при неисправности элементов схемы, так и выхода из строя оптических элементов камеры. Сетка, закрывающая оптическую систему, наряду с защитой от проникновения в чувствительную зону насекомых, выполняет роль электрического экрана, соединенного с общим проводом схемы извещателя. Штатная розетка извещателя имеет монтажную крышку, обеспечивающую защиту контактных соединений, платы и оптической системы от протечек воды и позволяет осуществить монтаж извещателя в шлейф сигнализации посредством стандартных клеммных колодок (см. рисунок 3).

Сигнал срабатывания извещателей ИП212-54Т-ХХ формируется в виде увеличения тока потребления до значения, указанного в обозначении исполнения (-ХХ), или уменьшением напряжения на извещателе, если внешним устройством ток в шлейфе ограничивается на более низком уровне. Дымовые пожарные извещатели ИП212-54-ХХ обеспечивают фиксированное значение тока срабатывания с номинальным значением (в мА), указанном в обозначении в виде двух последних цифр (5,0; 5,5; 6,0; 6,5; 7,0; 7,5 ; 8,0; 8,5; 9,0; 9,5; 10; 11; 12; 13; 14; 15; 16; 17; 18; 19; 20) и поставляются во всех указанных модификациях.

• Тип извещателя    2-х проводный
• Чувствительность извещателя, дБ/м    0.05…0.2
• Световая индикация    "Пожар"
• Напряжение питания, B:    - по шлейфу сигнализации    8…36
• Ток потребления, мА:        - в дежурном режиме    0.15 , - в режиме «ПОЖАР» 50
• Сопротивление:    - внутреннее, в режиме "ПОЖАР", Ом, не более    500
• Габаритные размеры, мм:    - диаметр    85    - высота    44
• Степень защиты    IP40
• Диапазон рабочих температур, °С    -30…+60
• Масса, не более, кг    0.13
•

Выходная цепь извещателя ИП212-54Т-ХХ выполнена в виде ключа-ограничителя тока с термокомпенсацией изменения тока ограничения в широком диапазоне температур, что обеспечивает высокую стабильность значений фиксированного тока срабатывания при изменении внешних воздействующих факторов. Отличительной особенностью выходной цепи ИП212-54Т-ХХ является измененная по отношению к ИП212-44 схема подключения ВУОС и возможность подключения одного УШК-01 (ВУОС) к группе до четырех извещателей, а не только индивидуально к каждому извещателю (как ИП212-44). Схема выходной цепи извещателей ИП212-54Т-ХХ (на примере ИП212-54Т-7,5) приведена на рисунке.
