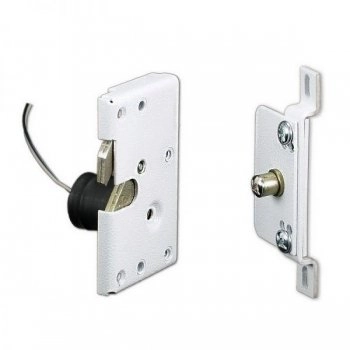

Шериф-5 НО электромеханический замок для пластиковых дверей и окон

Электромеханический замок для пластиковых дверей и окон, накладное исполнение. Усилие удержания 300кг, DC 10-14В/0,1 А. Возможно изменение режима работы замка : нормально открытый <-> нормально закрытый

Возможно изменение режима работы замка (нормально открытый ↔ нормально закрытый) Потребителем перед установкой.

Основные особенности:

• Предельно простой монтаж
• Устанавливается около ручки, что исключает перекашивание пластиковой двери при эксплуатации
• Подходит для большинства пластиковых дверей, производимых в России
• Нормально открытое исполнение (открыт без напряжения, закрыт под напряжением)

Электромеханический замок «ШЕРИФ-5» предназначен для запирания распашных пластиковых дверей и окон, с возможностью их дистанционного открывания с помощью контроллеров систем контроля и управления доступом, аудио- и видеодомофонов, кодовых панелей.

Замок может устанавливаться на наружных дверях при условии, что в зимнее время года большую часть времени находится в закрытом состоянии (подано напряжение питания).

Замок является нормально открытым, т.е. находится в открытом состоянии при отсутствии напряжения питания и в закрытом - при подаче напряжения питания. Такое исполнение замка позволяет свободно покинуть помещение при отключении системы контроля доступа (например, при пожаре).

Устанавливаемая внутрь профиля часть замка выполнена цилиндрической формы, что значительно упрощает ее установку – достаточно просверлить отверстие и вставить в него замок.

Это позволяет свести к минимуму столярные работы. Внешний корпус замка и ответная планка с ригелем выполнены специальной стандартной формы и подходят для большинства производимых в России пластиковых профилей.

Механизм защёлки содержит два устройства: фиксатор ролика ригеля и блокиратор фиксатора. Фиксатор выполняет функцию удержания ригеля, а блокиратор - запирания ригеля в защёлке. При закрытии двери ролик входит в паз защёлки и, преодолев усилие фиксатора, фиксируется в защёлке. Фиксатор обеспечивает только удержание ролика в защёлке, и при отсутствии напряжения питания ролик может входить и выходить из защёлки, преодолевая усилие фиксатора. Этим обеспечивается фиксация закрытой двери при разблокированной защёлке. При подаче напряжения питания фиксатор блокируется и запирает ригель в защёлке.

При снятии напряжения блокиратор освобождает фиксатор, и для открытия двери необходимо преодолеть усилие фиксатора.

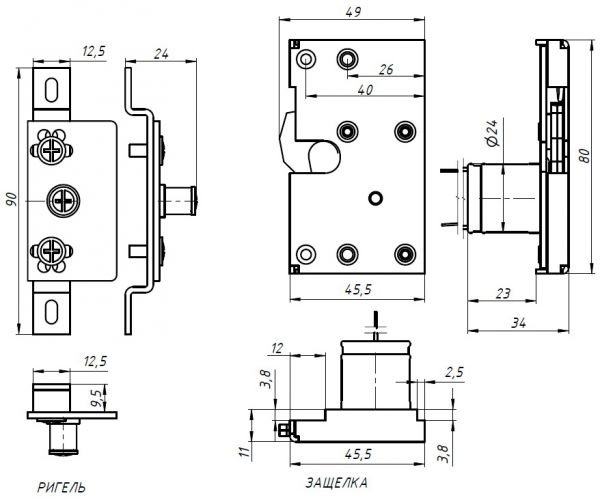

На территории России используются пластиковые профили и двери различной конфигурации. Перед покупкой замка, пожалуйста, убедитесь в том, что замок подойдет в предполагаемое место установки (см. чертежи и документацию).

Характеристики:

• Напряжение питания: DC 10-14 В
• Потребляемый ток (при 12В DC: 100 мА
• Усилие удержания: не менее 300 кг
• Допустимый зазор между дверной коробкой и дверью: 10÷15 мм
• Диапазон рабочих температур: -40….+30 0С
• Материал корпуса: окрашенная полиэфирной порошковой эмалью сталь, либо нержавейка без окраски
• Цвет: белый либо нержавейка (определяется Производителем)

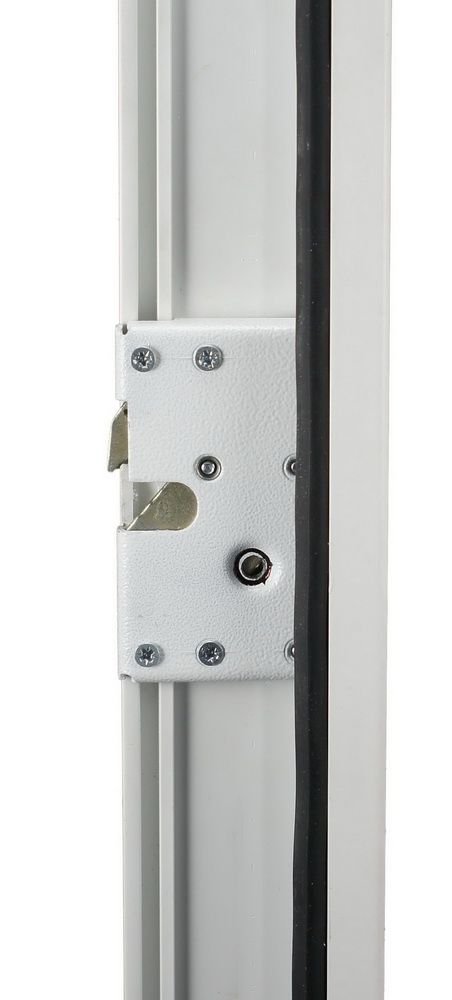

Замок, установленный в пластиковую раму

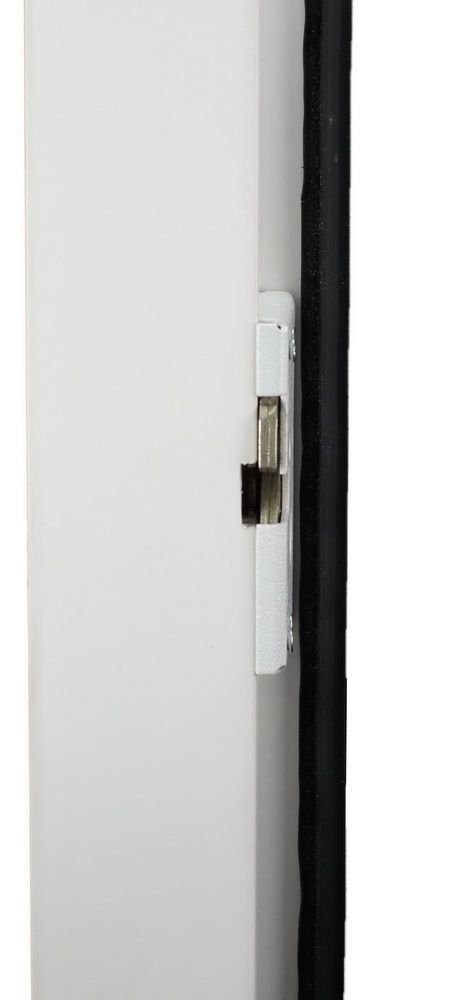

Ригель на профиле двери
