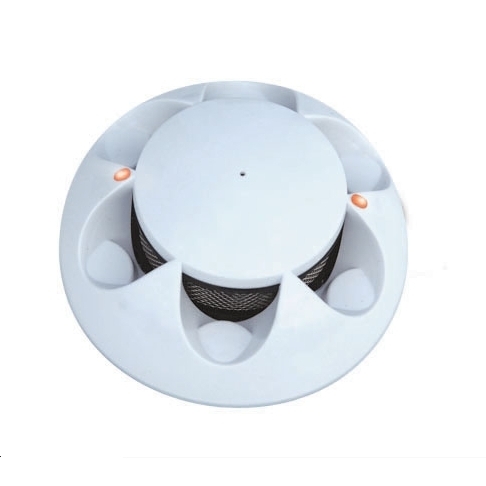

ДИП-147 (ИП-212-147) извещатель пожарный дымовой оптико-электронный

  • Производитель: К-Инженеринг
  • Код товара: 410-368
К-Инженеринг ДИП-147
1977 просмотров
Подобрать аналоги
  • Характеристики

Извещетель пожарный дымовой 4-х проводный (НР), 9…27В, деж.режим 0,07 мА, -30°…+55°С; индикация дежурного режима и режима пожар, автоматическая настройка чувствительности; автоматическая самодиагностика

Извещатель ИП212-147 предназначен для раннего обнаружения загораний, сопровождающихся появлением дыма в помещениях различных зданий и сооружений. ИП212-147 адаптирован для использования с пожарными или охранно-пожарными приемно-контрольными приборами (ППК) отечественного или зарубежного производства, использующими 4-х проводную схему включения извещателей в шлейф сигнализации.
Встроенный микропроцессор обеспечивает аналоговую и цифровую фильтрацию помех, автоматически.

Встроенный микропроцессор обеспечивает аналоговую и цифровую фильтрацию помех, автоматическую настройку чувствительности (отсутствие регулировочных элементов), автоматическую компенсацию запыления дымовой камеры и автоматическую самодиагностику. Данные функции в сочетании с высокоэффективной экранировкой обеспечивают высокую достоверность сигналов «ПОЖАР», что позволяет формировать сигналы управления системами оповещения 1, 2, 3–го типа, дымоудаления и инженерным оборудованием, при срабатывании одного пожарного извещателя ИП 212-147 по п.14.2 СП 5.13130.2009. В этих случаях по п. 13.3.2 СП 5.13130.2009 минимальное число извещателей в помещении – два (вместо 3–4 обычных извещателей).

Кроме того, 4-я степень жесткости по устойчивости к воздействию электромагнитных помех позволяет согласно п.14.4 СП 5.13130.2009 (с изменениями от 01.06.2011) устанавливать ИП212-147 на объектах класса функциональной опасности Ф 1.1 и Ф 4.1 (образовательные и медицинские учреждения, дома престарелых, интернаты).

Многофункциональная световая индикация с круговым обзором 360° информирует не только о работоспособности извещателя или об обнаружении дыма, но также и о запылении дымовой камеры или неисправности извещателя.

Извещатель ИП212-147 устанавливается в универсальную розетку для дымовых извещателей, выпускаемых К-Инженеринг. Для монтажа извещателя в подвесной потолок используется дополнительное монтажное устройство УМ-07-01 с пружинным креплением.

Простота обслуживания извещателя обеспечена конструкцией дымовой камеры, которая позволяет производить ее сборку и разборку для периодической чистки.

Сертификат соответствия ТР № C-RU.ПБ16.В.00404 действителен по 18.04.2017

Основные особенности ДИП-147 (ИП-212-147:

  • Цифровая фильтрация помех
  • Автоматическая настройка чувствительности
  • 4-х проводная схема подключения
  • Простота обслуживания
  • Универсальная розетка
  • Контактная группа высокой надежности
  • 4-я степень жесткости по ЭМС
  • Компенсация запыления
  • Автоматическая самодиагностика
  • Многофункциональная световая индикация с обзором 360°
  • Высокая температурная стабильность

Технические характеристики

Диапазон чувствительности 0,05 – 0,2 дБ/м
Инерционность срабатывания не более 5 сек
Допустимы уровень воздействия фоновой освещенности 12000 лк
Напряжение питания от 9 до 27 В
Ток потребления в дежурном режиме не более 70 мкА
Ток потребления в режиме «пожар» не более 30 мА
Помехоустойчивость (по ГОСТ Р 53325-2009) 4-я степень жесткости
Высота с базой 53 мм
Диаметр 100 мм
Масса (с базой) 150 г
Диапазон температур от -30°С до +55°С
Относительная влажность до 93%

Схема подключения:​


Характеристики:
  • Тип пожарного извещателя: Дымовой точечный
  • Производитель: К-Инженеринг
  • Напряжение (В) <: 9
  • Напряжение (В) >: 27
  • Встроенная сирена: Нет
  • Индикатор: На корпусе
  • Линия связи: 4-х проводная
  • Особенности извещателя: Нет
  • Ток потребления в дежурном режиме, мА: 0.07
Документация:
  1. Паспорт (Инструкция)
Самовывоз из офиса:
    Пункт выдачи:*
      Доставка курьером:*
        Транспортные компании:
          Почта России:*
            * Срок доставки указан для товара в наличии на складе в Москве
            Отзывы:
            Недостатки

            Не точное описание

            Комментарий

            Контакты реле не сухие, как указано на схеме в результате на выходе проскакивают импульсные помехи происходит ложное срабатывание как это победить пока не знаю

            Здравствуйте, данные датчики выпускаются уже более 10-и лет и претензий к «сухим контактам» не было. В момент обнаружения задымления датчик замыкает НР контакт тем самым формирует тревогу на ППКОП, откуда из датчика на контактах НР может взяться напряжение мне представить сложно. Пути решения проблемы:
            1. Проверяем ППКОП — отключаем линию и замыкаем контакты шлейфа резистором, смотрим на его работу.
            2. Снимаем датчик и подключаем к 12В, к НР контактам цепляем вольтметр и смотрим есть ли там напряжение если есть значит датчик неисправен и его нужно в ремонт.
            3. Проверяем линию, может в нее попадает «стороннее напряжение» или ее «коротит»

            Резистор установленный в линию нужно тоже проверить и пункт 1 желательно выполнять именно с ним.
