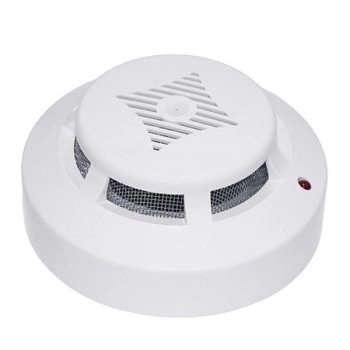

ИПД-3.1М извещатель пожарный дымовой оптико-электронный двухпроводный

  • Код товара: 095-050
  • Производитель: Артон

Извещатель дымовой, 10-30 V, t -25°C…+55°C двухпроводный

Артон ИПД-3.1М
260.00 руб.
Рекомендованная цена
Акция!Super!скидка

при заказе через сайт

1 год

гарантии

Вернем 8 рублей

Наличие:На складе в Москве: ул. Вольная: > 10 шт. ул. Ак. Арцимовича: > 10 шт.

Рейтинг: 4.5

Извещатели рассчитаны на непрерывную круглосуточную работу совместно с приборами приемно-контрольными (ППК) типа «Радуга», серии «Сигнал», «ВЭРС», «Гранит», «Лигард» и др.

Принцип работы извещателя ИПД-3.1 основан на сравнении электрического сигнала, пропорционального оптической плотности окружающей среды, с пороговым значением, формируемым схемой извещателя. При появлении дыма в оптической камере импульсы инфракрасного излучения, отражаясь от дымовых частиц, попадают на фотоприемник, усиленный сигнал которого сравнивается с пороговым уровнем, и, если превышение над порогом повторяется пять раз подряд, схема регистрирует состояние "Пожар". При этом схема вырабатывает сигнал, поступающий на выходной ключ, который уменьшает выходное сопротивление извещателя, что является сигналом срабатывания для приемно-контрольного прибора.

Функциональные возможности:

  • При отсутствии дыма в чувствительной области оптической системы, извещатель, подключенный к ППК, будет находиться в дежурном режиме работы, о чем свидетельствуют периодические вспышки светодиодного индикатора.
  • При появлении дыма в чувствительной области оптической системы извещателя электронная схема формирует сигнал «ПОЖАР» скачкообразным изменением внутреннего сопротивления, что приводит к увеличению тока в цепи шлейфа пожарной сигнализации. В режиме «ПОЖАР» светодиодный индикатор горит постоянно или мигает с частотой, определяемой ППК со знакопеременным шлейфом.
  • Возврат извещателей в дежурный режим (сброс) происходит при снятии питания на время не менее 3 с и последующего включения.

Состав:
Извещатель представляет собой конструкцию, состоящую из пластмассового корпуса, внутри которого размещены оптическая система и электронный блок обработки сигналов и управления индикацией состояния. Посредством четырехконтактного разъема извещатель соединяется с базой.

Технические характеристики:
  • Чувствительность, дБ/м - от 0,05 до 0,2
  • Инерционность - не более 10 с
  • Диапазон питающих напряжений - от 10 до 30 В
  • Способ формирования выходного сигнала - бесконтактный
  • Способ подключения к ППК - двухпроводная линия
  • Ток потребления в дежурном режиме - не более 0,095 мА
  • Ток потребления в режиме "ПОЖАР" - от 6 до 36 мА
  • Внутреннее сопротивление в режиме "ПОЖАР" - не более 500 Ом
  • Габаритные размеры - не более Ø 100х48 мм
  • Масса - не более 0,15 кг.
  • Диапазон рабочих температур - от минус 30 до + 55°С
  • Средний срок службы - не менее 10 лет

Комплект поставки:
  • Извещатель пожарный дымовой оптический точечный ИПД-3.1М - до 25 шт.
  • Паспорт - 1 шт.
  • Комплект монтажных частей (Винт М3х6, Гайка М3, Шайба 3) - до 12 шт.
  • Упаковка - 1 шт.
  • Модуль согласования шлейфов МУШ-2 - 1 шт.
  • Модуль согласования шлейфов МУШ-2. - 1 шт.

Схема подключения извещателей ипд- 3.1м к ппк с постояннотоковым питанием шс

Для 24 В питания ШС: Rок= (2,4-3,9) кОм, Rогр=(1,5-3) кОм

Для 12 В питания ШС: Rок= (1,2-2) кОм, Rогр=(0,68-1,5) кОм

Схема подключения извещателей ипд- 3.1м к ппк со знакопеременным питанием шс

Величина Rок определяется типом ППК (от 1 до 10 кОм )

Схема подключения извещателей ипд- 3.1м к ппк с помощью муш-2

Рекомендуемое значение Rн равно 1,5 кОм, при количестве извещателей ИПД-3.1М не более 25 т. Величина Rок определяется типом ППК (от 1 до 10 кОм)

Преимущества покупки в ТД Актив-СБ:

    Информация о технических характеристиках, комплекте поставки и внешнем виде товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях

    Консультации по оборудованию

    Задайте вопрос специалисту о ИПД-3.1М извещатель пожарный дымовой оптико-электронный двухпроводный


    Вопрос от: Татьяна

    Как часто проводить ТО АПС СОУЭ в больницах при больших объемах оборудования 5000-6000единиц извещателей проводить выборочно или 100% обслуживание ? СПАСИБО

    • Ответил: Алексей Ельников

      Из паспорта на извещатель: "8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
      8.1 При обслуживании системы пожарной сигнализации регулярно, не реже одного раза в 6
      месяцев, продувать извещатели воздухом в течение 1 минуты со всех сторон через отверстия для
      захода дыма, используя для этой цели пылесос либо компрессор с давлением 0,5-3 кг/см2.
      8.2 После проведения технического обслуживания извещатели должны быть проверены на
      работоспособность. Если извещатель был снят с базы, то проверка работоспособности проводится
      согласно п. 7.2.
      8.3 Проверка работоспособности извещателя в системе пожарной сигнализации проводится
      введением пробника-стержня в отверстие в крышке извещателя. У исправного извещателя загорается
      оптический индикатор, а на приёмном пульте формируется сигнал “ПОЖАР”.


    Вопрос от: Сергей Иванов

    Добрый день, подскажите почему сертификаты на эту продукцию по 30.01 2010 г.?Эти датчики больше не годятся, нельзя пользоваться ?

    • Ответил: Павел Иванов

      Обновили.

    • Ответил: Сергей Иванов

      Отлично, большое спасибо!


    Вопрос от: Игорь Волков

    Добрый день! Появился-ли новый сертификат соответствия?

    • Ответил: Алексей Ельников

      Здравствуйте, да, имеется - до 03.04.2016


    Вопрос от: Денис Добробабин

    День добрый. А чем отличается ИПД-3.1М от ИПД-3.10М. Спасибо за ответ.

    • Ответил: Алексей Ельников

      Здравствуйте, только током потребления и габаритами: ИПД-3.10 http://www.arton.com.ua/products/SPD-3.10-SPD-3.10M/ , ИПД-3.1 http://www.arton.com.ua/products/SPD-3.1M/


    Вопрос от: Иван Грудцов

    В паспорте не указанны данные по монтажу извещателей, а именно меня интересует на каком расстоянии их вешают друг от друга и от стены.

    • Ответил: Алексей Ельников

      извещатель сертифицирован в России и соответствует всем пожарным правилам. Правила эти расписаны в п. 13.3 Размещение пожарных извещателей - http://www.mchs.gov.ru/upload/terpolitika/sp%205.13130.2009.pdf
