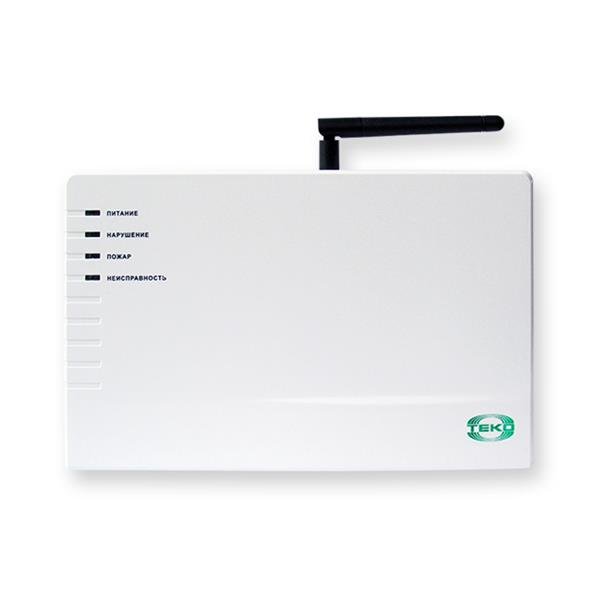

Астра-8945 Pro Прибор приемно-контрольный охранно-пожарный радиоканальный системы Астра-Zитадель

Прибор приемно-контрольный охранно-пожарный радиоканальный системы Астра-Zитадель. Контроль до 2000 радиоустройств Астра-Zитадель через встроенный радиомодуль и радиорасширители Астра-Z РР, до 240 ШС через расширители проводных зон Астра-713, информационный обмен по интерфейсу RS-485, 2 слота для установки сменных модулей: Астра-GSM, Астра-PSTN, Астра-LAN, Астра-МР, Астра-RS-485. Постановка-снятие ключами Touch Memory, PIN-кодами, брелоками. 7 программируемых выходов: 4 реле, 3 «открытый коллектор». Программирование и мониторинг с ПК с помощью программного комплекса мониторинга (ПКМ) Астра Pro.

Назначение:

• организация комбинированной охранно-пожарной системы сигнализации путем совместной работы расширителей беспроводных и проводных зон;

• контроль состояния радиоканальных извещателей Астра-Zитадель в радиосетях центрального ППКОП и радиорасширителей Астра-Z РР;

• контроль состояния шлейфов сигнализации (ШС) расширителей проводных зон Астра-713 и входов различных проводных и беспроводных устройств системы;

• детализация контроля до индивидуального извещателя/ШС (адресность);

• управление беспроводными речевыми, световыми и светозвуковыми оповещателями в радиосетях центрального ППКОП и радиорасширителей Астра-Z РР через ретрансляторы-маршрутизаторы;

• управление проводными средствами оповещения;

• выдача извещений на ПЦН и другую аппаратуру через системные выходы типов Relay (реле) и ОС («открытый коллектор») в различных проводных и беспроводных устройствах системы;

• информационный обмен с программным комплексом мониторинга (ПКМ) системы Астра Pro через интерфейс USB;

• ведение журнала событий емкостью 10000 (при компьютерном мониторинге емкость архива в БД не ограничена)

Основные особенности:

• встроенный радиомодуль Астра-Z МРР с двусторонним радиообменом в соответствии со стандартом для беспроводных сетей IEEE 802.15.4 и спецификацией ZigBee Pro;

• количество контролируемых радиоустройств разных типов встроенным радиомодулем Астра-Z МРР - 250;

• 2 универсальных входа с программируемыми типами и порогами сопротивлений – клеммы «Z1-GND» и «Z2-GND» (по умолчанию в заводских установках клеммы «Z1-GND» используются для контроля источников питания ППКОП, клеммы «Z2-GND» не задействованы);

• входы «Z1-GND» и «Z2-GND» не предназначены для подключения активных извещателей с питанием по шлейфу и не могут быть пожарного типа в связи с временным отсутствием (в настоящей версии ПО) сброса питания;

• два входа питания (основной и резервный) по ГОСТ Р 53325;

• 2 универсальных слота (А и Б) для установки следующих сменных модулей (в комплект поставки ППКОП не входят, поставляются отдельно:

  • модуля "Астра-PSTN"(обеспечивает дозвон по телефонным линиям c передачей в речевом канале информации в форматах Contact ID, SIA FSK),

  • модуля Астра-GSM (2 SIM-карты, обеспечивает дозвон в GSM сетях с речевыми сообщениями, передачей в речевом канале информации в формате Contact ID. Обеспечивает передачу информации в формате АРГУС-СТ в CSD-канале и в протоколах PRO-net и SIA IP в GPRS-канале),

  • модуля Астра-LAN (обеспечивает передачу информации в протоколах PRO-net и SIA IP в сетях с TCP/IP, обеспечивает информационный обмен с ядрами ПКМ, размещенными на удаленных ПК и серверах),

  • модуля интерфейса Acтpa-RS-485 (обеспечивает связь между проводными устройствами системы, внешними устройствами и системами иных производителей, а также связь с ПК через модуль сопряжения Астра-984),

  • модуля реле Астра-MP (обеспечивает наличие дополнительных 2-х системных выходов типа Relay с коммутацией нагрузки с током до 0,1 А и напряжением до 100 В);

• суммарное количество системных устройств всех типов (устанавливаемых в слоты расширения и подключаемых по интерфейсам RS-485) – до 250;

• максимальное количество подключаемых беспроводных расширителей Acтpa-Z РР – до 7;

• количество подключаемых проводных расширителей Астра-713 (РП) – до 30;

• количество подключаемых проводных пультов контроля и управления Астра-814 Pro (ПКУ) – до 8;

• количество подключаемых беспроводных пультов управления Астра-Z-8145 Pro (ПУ) – до 4 (регистрация только в радиосети МРР центрального ППКОП);

• общее количество радиоустройств в системе – до 2000;

• общее количество ШС в системе – до 240;

• количество логических разделов в системе – до 250;

• количество универсальных системных выходов – до 250;

• количество пользователей системы – до 250;

• количество получателей по каналам удаленного оповещения PSTN, GSM и LAN – 8;

• количество пользователей с правами дистанционного управления – 8;

• количество идентификаторов управления системой (PIN-кодов, брелоков, ключей ТМ) – до 1000;

• количество считывателей идентификаторов в системе – до 50;

• универсальный вход для подключения считывателей идентификаторов ТМ (Touch memory по спецификации Dallas Semiconductor DS1990A(R) или Wiegand-до 128 бит);

• речевое оповещение обеспечивается в 96 зонах с возможностью построения сценариев;

• управление системными выходами обеспечивается 18-ю типовыми режимами;

• распределенный ППКОП позволяет создавать СОУЭ до 4-го типа включительно по СПЗ. 13130.2009;

• при работе распределенного ППКОП под контролем ПКМ Астра-Pro управление обеспечивается по заданным в настройках полномочиям операторов

Технические характеристики:

• Параметры радиоканала:
  • - рабочий диапазон частотот 2400 до 2483,5 МГц
  • - число рабочих каналов с шагом 5 МГц16
  • - ширина канала2 МГц
  • - радиус действия радиоканала на открытой местности, не менее1000 м
  • - мощность МРР в режиме передачи, не более100 мВт
• напряжение питанияот 10 до 27 В
• ток потребления при напряжении 12 В (без учета электропитания сменных модулей), не более600 мА
• ток потребления при напряжении 24 В (с учетом электропитания сменных модулей)до 450-500 мА
• время технической готовности, не более60 с
• дальность линии интерфейса RS-485 при применении кабелей типов КСВ-0,52/КСПВГ 0,2-0,5/УТП-51000 м
• длина линии интерфейса ТМ, не более25 м
• длина линии интерфейса Wiegandдо 150 м
• Параметры входа Z1-GND в заводских установках (для контроля источников питания ППКОП:
  • - напряжение на клеммах Z1-GND и Z2-GND в дежурном режимеот 10 до 20 В в зависимости от используемого напряжения питания ППКОП
  • - сопротивление входа Z1-GND в состоянии "Норма"от 3 до 5 кОм
  • - сопротивление входа Z1-GND в состоянии "Нарушение"от 0 до 3 или более 5 кОм
• габаритные размеры216х135х39 мм
• Условия эксплуатации:
  • - температураот -10 до +55°С
  • - относительная влажность воздуха без конденсации влагидо 93% при +40°С
  • - степень защиты оболочкойIP20
