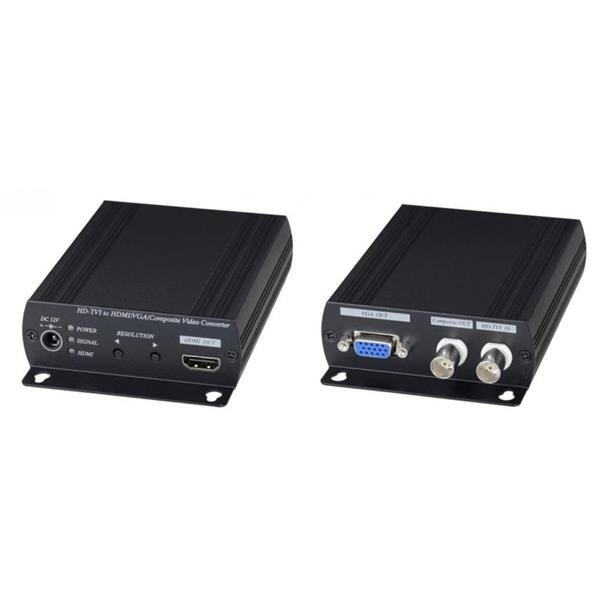

AD001TVI Преобразователь-разветвитель HDTVI в HDMI/VGA/CVBS.

Преобразователь-разветвитель HDTVI в HDMI/VGA/CVBS. Разрешение входного сигнала HDTVI, а так же выходных сигналов HDMI/VDA до 1080p. Поддержка стандартов NTSC и PAL (для выхода CVBS). Все три выхода - HDMI/VGA/CVBS - могут работать одновременно. Вх. - BNC(HDTVI)/Роз.2,1х5мм(DC12V). Вых. - HDMI(A)/VGA/BNC(CVBS). В комплекте БП DC12V(0.5А) - 1шт. Размеры: 88x130x30мм. Рабочая температура -40…+55°С.

Назначение:

• AD001AHD представляет собой преобразователь-разветвитель аналогового видеосигнала высокой четкости AHD разрешением до 1080р в видеосигнал типа HDMI/VGA/CVBS. При этом разрешение сигнала на выходе составляет до 1080р для HDMI/VGA. Сигнал на выходе CVBS соответствует стандартам PAL/NTSC.
• Устройство оснащено переключателем разрешения выходного сигнала и поддерживает одновременную работу всех 3х выходов: HDMI, VGA, CVBS.
• Преобразователи-разветвители AD001AHD с успехом могут быть использованы в системах аналогового видеонаблюдения высокой четкости, когда необходимо один тип сигнала преобразовать в другой.

Комплектация:

• Преобразователь-разветвитель AD001AHD - 1шт.
• Блок питания DC12V 0.5A - 1 шт.
• Инструкция по эксплуатации -1шт.
• Упаковка - 1шт.

• Входной сигнал AHD для AD001AHD разрешением до 1080р
• Выходной сигнал HDMI/VGA/CVBS разрешением до 1080р (HDMI/VGA)
• Выбор разрешения на выходе преобразователя-разветвителя для HDMI/VGA
• Одновременная работа 3х выходов HDMI/VGA/CVBS
• Совместимость с мониторами DVI (через переходник HDMI-DVI).

Модель	AD001AHD AD001TVI
Тип устройства	преобразователь-разветвитель
Тип видеосигнала на входе	AHD HDTVI
Тип видеосигнала на выходе	HDMI/VGA/CVBS
Разрешение видеосигнала на входе (макс.)	1080р
Разрешение видеосигнала на выходе HDMI/VGA(макс.)	1080р
Стандарты для CVBS	NTSC/PAL
Разъемы	Входы: BNC x 1 Розетка 2.1х5мм x 1 Выходы: BNC x 1 VGA x 1 HDMI-A x 1
Параметры питания	DC 12V, 0.5A
Потребляемый ток	0.3 А
Рабочая температура	-40...+55°С
Относительная влажность	5...95 %(без конденсата)
Размеры (ШxГxВ), мм	88х130х30

Схема подключения:
