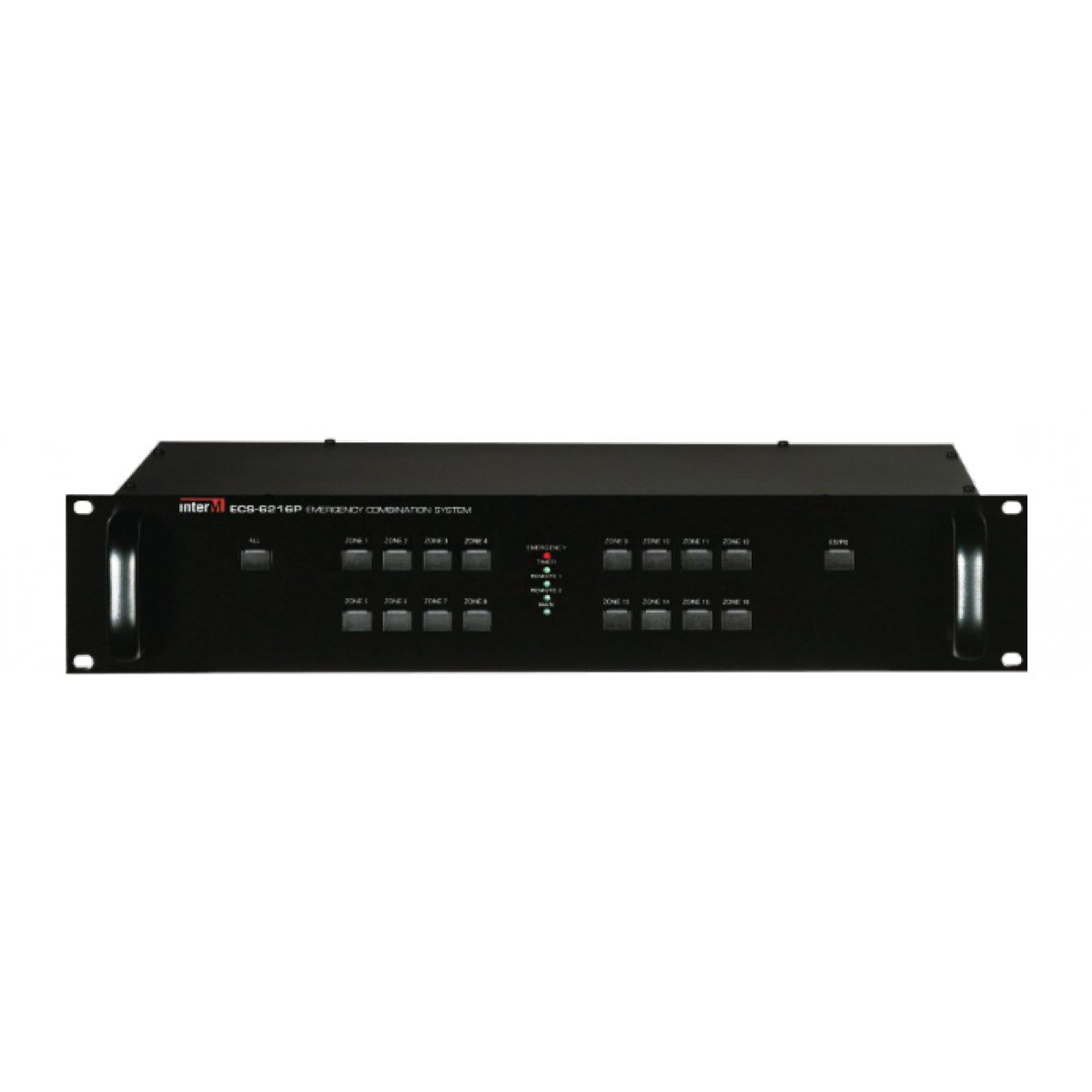

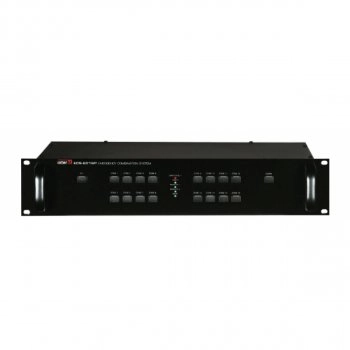

ECS-6216P Контроллер системы оповещения

Контроллер системы оповещения

Назначение: контроллер системы оповещения  предназначен для управления трансляцией аудиосигналов от различных источников в соответствии с их приоритетами, а также для распределения усиленного сигнала по зонам оповещения. Блок хранит информацию о конфигурации системы оповещения и отвечает за осуществление обмена данными с компьютером.

Основные особенности ECS-6216P:

• С помощью контроллера системы оповещения  можно реализовать автоматическую систему оповещения и управления эвакуацией 3, 4 или 5-го типа с количеством зон до 160-ти. Кроме автоматического выполнения различных сценариев эвакуации при пожаре, контроллер обеспечивает: стыковку с системой оповещения ГО и ЧС, позоновое речевое оповещение с помощью удалённых микрофонных панелей RM-6024 или через АТС при использовании телефонного контроллера TP-6231, трансляцию заранее записанных сообщений и сигналов по расписанию с применением недельного программируемого таймера PW-642A и цифрового магнитофона PV-632A, музыкальную трансляцию.

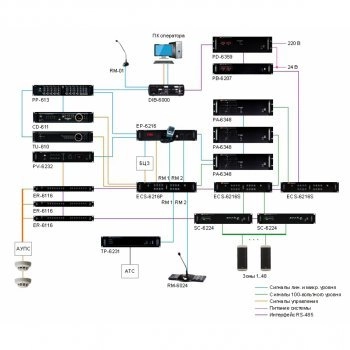

• Для управления СОУЭ, построенной на устройство и других блоках 6000-й серии, можно использовать компьютер, подключенный через блок сопряжения DIB-6000. С помощью компьютера осуществляется настройка, мониторинг и управление системой. Информация о состоянии и режимах работы оборудования передаётся по контролируемой линии связи с интерфейсом RS-485.
• Релейный модуль контроллера позволяет организовать трёхпроводные линии, которые используются при подключении аттенюаторов ATT-03 и ATT-30.
• Релейный модуль является универсальным и может использоваться не только для распределения усиленного аудиосигнала по зонам, но и, например, для автоматического открывания эвакуационных выходов или для включения световых указателей и оповещателей.
• Питание блока  осуществляется от блока контроля и распределения питания PD-6359 или PD-659. Конструкция устройства предусматривает установку в стандартный 19-дюймовый аппаратный шкаф.

Функциональные возможности:

• С помощью компьютера можно дистанционно управлять всеми режимами работы контроллера, а также другого оборудования серии 6000.
• Контроллер системы обеспечивает распределение усиленного сигнала по 16-ти линиям оповещения.
• С помощью дополнительных блоков расширения ECS-6216S количество зон оповещения может быть увеличено до 160-ти.
• Контроллер имеет 2 входа для подключения микрофонных панелей RM-6024 или телефонных контроллеров TP-6231. С помощью блоков RME-6108 количество таких входов может быть увеличено до 16-ти.
• В устройстве для каждой зоны оповещения предусмотрен вход для подключения «сухого контакта» от прибора охранно-пожарной сигнализации (опС).
• Устройство позволяет формировать трёхпроводные линии подключения громкоговорителей, необходимые при использовании аттенюаторов ATT-03 или ATT-30.
• В блоке  предусмотрены клеммы для подключения системы оповещения ГОЧС.
• Два порта  контроллера позволяют дистанционно, с помощью компьютера, управлять источниками музыкальной трансляции (TU-610, CD-610, CD-611, CD-6208).

Технические характеристики:
