Астра-712 Pro прибор приемно-контрольный охранно-пожарный

Прибор приемно-контрольный. Контроль 4 встроенных ШС, до 250 радиоустройств Астра-Zитадель через радиорасширители Астра-Z РР, контроль до 48 радиоустройств Астра-РИ-М через радиорасширители Астра-РИ-М РР, до 80 ШС через проводные расширители Астра-713, информационный обмен по интерфейсу RS-485, 1 слот для установки сменных модулей коммуникации: Астра-GSM, Астра-PSTN, Астра-LAN. Постановка-снятие ключами Touch Memory, PIN-кодами, брелоками. 7 программируемых выходов: 4 реле, 3 «открытый коллектор». РИП (место под АКБ 7 А/ч), выход для питания извещ-ей 12В, 750мА. Программирование и мониторинг с ПК с помощью программного комплекса мониторинга (ПКМ) Астра Pro

Назначение

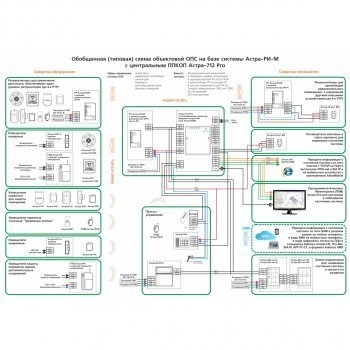

• организация комбинированной охранно-пожарной и других видов сигнализации (аварийной, технологической и т.п.) путем совместной работы расширителей беспроводных и проводных зон на интерфейсе RS-485;
• контроль состояния радиоканального оборудования системы Астра-Zитадель через радиорасширители  РР  Астра-Z;
• контроль состояния радиоканальных извещателей системы Астра-РИ-М через радиорасширители РР Астра-РИ-М;
• контроль состояния встроенных 4 шлейфов сигнализации (ШС) с включенными охранными или пожарными извещателями;
• контроль состояния охранно-пожарных ШС через расширители проводных зон Астра-713
• детализация контроля до индивидуального извещателя/ШС (адресность);
• организация системы оповещения и управления эвакуацией людей (СОУЭ) до 4 типа включительно с помощью радиоканальных речевых, световых и светозвуковых оповещателей;
• выдача извещений на ПЦН и другую аппаратуру через системные выходы типов Relay (реле) и ОС («открытый коллектор») в различных устройствах;
• информационный обмен по интерфейсу RS-485 с пультами контроля и управления Астра-814 Pro, блоками индикации Астра-863 и релейными блоками Астра-823/Астра-824;
• информационный обмен с программным комплексом мониторинга (ПКМ) системы Астра Pro через интерфейс USB;

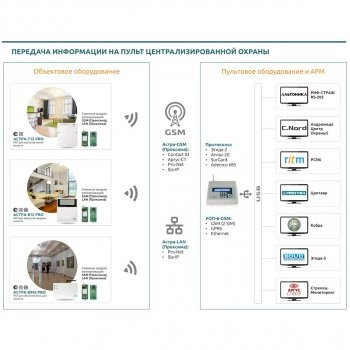

• дистанционный мониторинг и управление системой через модули коммуникации Астра-PSTN, Астра-GSM, Астра-LAN.

Основные особенности:

• выполнен в виде моноблока со встроенным резервированным электропитанием;
• отсек под АКБ 7 А/ч для резервирования питания при отсутствии основного питания;
• выход 12 В для обеспечения питающим напряжением активных извещателей и других устройств;
• 4 встроенных программируемых шлейфа сигнализации (ШС);
• 7 встроенных программируемых выходов:
  • 3 сигнальных слаботочных реле типа «сухой контакт»,
  • 1 силовое реле с переключениями контактов,
  • 3 выхода типа «открытый коллектор»;
• один универсальный слот для установки следующих сменных модулей коммуникации (модули в комплект поставки ППКОП не входят, поставляются отдельно:
  • модуля Астра-PSTN (обеспечивает дозвон по телефонным линиям общего пользования с целью передачи речевых сообщений, цифровых сообщений (в форматах Contact ID, SIA FSK),
  • модуля Астра-GSM (обеспечивает обмен информацией по каналам мобильной сотовой связи стандарта GSM 900/1800 МГц с целью передачи речевых сообщений, цифровых сообщений (в форматах Contact ID, SIA FSK, Аргус-СТ, Pro-Net и SIA-IP), SMS-сообщений (в формате Ademco SMS и текста), а также для дистанционного управления ППКОП с телефонов пользователей),
  • модуля Астра-LAN (обеспечивает обмен информацией через сетевой интерфейс LAN (Ethernet 10/100 Base-T) с целью передачи цифровых сообщений в форматах Pro-Net, SIA-IP);
  • модуля Астра-RS-485 (обеспечивает информационный обмен с Программным Комплексом Мониторинга системы ПКМ Астра Pro через интерфейс RS-485);
• информационный интерфейс RS-485 для подключения дополнительного оборудования в виде расширителей РР Астра-РИ-М, РР Астра-Z, ППКОП Астра-713, ПКУ Астра-814 Pro, БИ Астра-863 исп. А/АР, БИУ Астра-863 исп.Б/БР, МР Астра-823/824;
• интерфейс USB 2.0 для подключения и обмена информацией с ПК;
• постановка на охрану/снятие с охраны осуществляется:
  • с использованием ключей Touch Memory (ТМ) или устройств, формирующих код формата ТМ (РПУ Астра-Р исп. ТМ, РПУ Астра-РИ-М, клавиатуры Астра-КТМ, Астра-КТМ-С),
  • идентификационными картами EM-Marin, MIFARE, работающими со считывателями в формате Wiegand с использованием PIN кодов, вводимых через ПКУ Астра-814 Pro, либо через модуль мониторинга ПКМ Астра-Pro,
  • с использованием радиоканальных брелоков РПДК Астра-РИ-М и Астра-Z-3245,
  • дистанционно через SMS/DTMF команды;
• программирование через ПК с установленным Программным Комплексом Мониторинга ПКМ Астра Pro;
• запуск прибора от АКБ без первичной цепи питания 220 В;
• наличие предохранителя-выключателя сети 220 В;
• защита цепей ШС, питания, АКБ;
• встроенный звуковой сигнализатор;
• контроль вскрытия корпуса.

Основные данные

• суммарное количество подключаемых радиорасширителей РР Астра-РИ-М и/или РР Астра-Z – до 4 шт.
• количество поддерживаемых извещателей системы Астра-РИ-М через РР Астра-РИ-М – до 48 шт.
• количество поддерживаемых извещателей системы Астра-Zитадель через РР Астра-Z – до 250 шт.
• общее количество поддерживаемых радиоизвещателей и радиоустройств – до 250 шт.
• количество подключаемых проводных расширителей (РП) Астра-713 – до 10 шт.
• общее количество ШС, поддерживаемое ППКОП – до 84 шт.
• общее количество подключаемых проводных устройств по информационному интерфейсу RS-485 – до 48 шт.
• количество подключаемых блоков реле Астра-823/Астра-824 – до 48 шт.
• количество подключаемых проводных пультов контроля и управления (ПКУ) Астра-814 Pro – до 8 шт.
• количество подключаемых блоков индикации Астра-863 – до 40 шт.
• количество логических разделов – 250
• количество зон оповещения – 10
• количество универсальных системных выходов – 500
• количество пользователей – 250
• количество идентификаторов (ключи ТМ, брелоки, бесконтактные карты, PIN-коды) – до 1000
• количество подключаемых считывателей – до 50
• журнал событий на 10000 событий

Технические характеристики:

Информативность

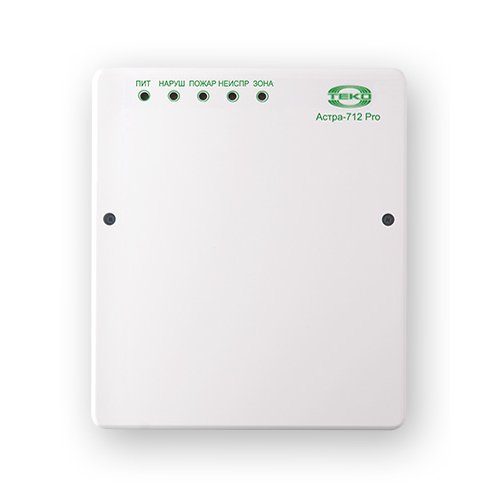

• пять трехцветных индикаторов:
  • индикатор «ПИТ» - состояние питания
  • индикатор «НАРУШ» - общее состояние охранных разделов
  • индикатор «ПОЖАР» - общее состояние пожарных разделов
  • индикатор «НЕИСПР» - общее состояние оборудования, неисправности
  • индикатор «ЗОНА» - общее состояние встроенных ШС
• программируемые выходы типа «открытый коллектор»
• программируемые релейные выходы
• вход/выход интерфейсной линии RS-485
• 4 универсальных входа/выхода (клеммы А1-А4) для сменного модуля, установленного в слот
• интерфейс USB 2.0 для связи с ПК
