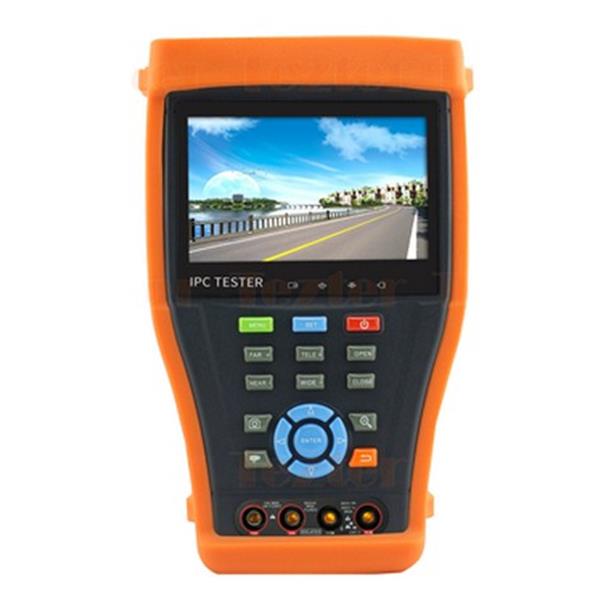

TIP-4,3 Универсальный монитор-тестер аналоговых и IP-видеокамер

Универсальный монитор-тестер аналоговых и IP-видеокамер (базовая модель). Поддержка ONVIF. Доступ в Web-интерфейс камеры с помощью встроенного браузера. Android-приложения для управления камерами. Интерфейсы: Wi-Fi, Ethernet, HDMI, RS-485, CVBS, Audio. Тестирование: Уровни видеосигнала, Audio, проверка UTP-кабеля, тест IP-сетей, измерение РоЕ-напряжения. Возможности: генератор CVBS, PTZ-управление, Мониторинг интерфейсов RS232/RS485, HDMI-генератор, источник питания PoE (48V, 24Вт), источник питания DC5V/2А (USB), источник питания DC12V/2А.Touch-screen LCD дисплей -4.3, 800x480. Стандарт Wi-Fi: 802.11 b/g/n, до 150 Мбит/с. Разъемы: Вх. BNC/ клм.(RS232)/ клм.(RS485)/ RJ45 x 2/ RJ45(PoE)/ jack 3.5мм(Audio)/ слот MicroSD. Вых.- BNC/ HDMI/ разъем (DC12V/2A)/USB/ jack 3.5мм(Audio). Батарея Li-Pol, 7.4В, 5000мА*ч. Размеры 212 х 136 х 57мм. Рабочая температура от -10°С до 50°С

• Линейка тестеров TIP-4,3 представляет собой ряд многофункциональных портативных устройств для настройки и обслуживания аналоговых и IP-видеосистем а также других устройств безопасности.
• Разрешение дисплея 800x400 позволяет воспроизводить изображение с HD-камер, а также с аналоговых камер с высоким разрешением. Поддержка спецификации ONVIF, наравне с традиционными аналоговыми методами управления, комбинации тачскрина и клавиш управления делают тестеры удобными в эксплуатации и дружественными к пользователю.
• Тестеры также являются удобным инструментом для тестирования сетей Ethernet. С их помощью можно тестировать напряжение PoE, производить поиск и тестирование IP-адресов с помощью PING. Тестеры могут выполнять функции трассировщика кабелей, служить источником питания PoE и 12в 2А для камер. Тестеры способны значительно упростить и облегчить тестирование видеосистем, поиск неисправностей и проверку видеосигнала и кабеля при монтаже, а также настройку угла положения видеокамеры, сканирование и тестирование IP-соединений. С их помощью можно легко оценить качество входящего аудиосигнала, измерить входное PoE-напряжение, осуществить передачу питания к камере, а также управление PTZ скоростной купольной камеры.
• Некоторые модели имеют встроенный рефлектометр для нахождения повреждений и дефектов кабельной линии.
• С помощью этих недорогих приборов можно значительно повысить производительность труда монтажника, который сможет самостоятельно осуществлять проверку монтируемых ССTV систем, что поможет сэкономить время и снизить трудозатраты.

Основные особенности TIP-4,3:

• 4.3” TFT-LCD тач-скрин экран с разрешением 800 x 400
• Поддержка камер ONVIF
• Поддержка тестирования камер Dahua, HIKVISION, ACTI H.264/MPEG4/MJPEG (опция)
• Встроенный Wi-Fi, способный принимать сигнал беспроводной камеры
• Подключение SDI-камер, запись, воспроизведение и снимки с сохранением на флеш-карте (опция)
• Запись и воспроизведение HD CVI, управление PTZ по коаксиальному кабелю и экранное меню (опция)
• Запись и воспроизведение AHD, управление PTZ по коаксиальному кабелю и экранное меню (опция)
• ВыводHDMI-сигнала, поддержа 1080P
• Автоматическое определение и воспроизведение сигналов форматов PAL/NTSC
• ПоддержкаPTZ-протоколов, таких как: Pelco-P, Pelco-D, SAMSUNG и т.д
• Измерение пиковых значений видеосигнала, сигалаSync, сигнала цветности и т.д (опция)
• Регулируемая яркость, контрастность, насыщенность ЖК-дисплея
• 10-кратное увеличение изображения
• Сохранение снимка экрана в формате JPGна Micro-SDкарту
• Светодиодный фонарик
• 4Gbмикро-SDкарта и слот для микро-SDкарты
• Подстройка параметров экрана - яркости, насыщенности, цветности
• Функция визуального детектора повреждений оптической линии (опция)
• Функция тестирования оптических линий и измерение оптической мощности (опция)
• Цифровой мультиметр, измерение постоянных и переменных напряжений, токов, сопротивлений (опция)
• Генератор тестового видеосигнала
• Трассировщик кабеля
• ТестированиеIP-соединения(PING) сIP-оборудованием
• СканированиеIP-адресов, чтобы быстро найти свободный адрес для подключаемого IP-оборудования
• ИзмерениеPoE-напряжения
• Тестер кабелей ТДР (опция)
• ПоддержкаRS232 ,RS485 иRS422 интерфейсов; скорость потока от 600 до 115200bps(бит в секунду)
• Функция тестирования UTP-кабеля
• Анализ командных данных. Захват и анализ контрольных данных стандарта RS485,которые помогают технику найти и устранить проблему
• КонтрольPTZ. Поворот по двум координатам, регулирование приближения объектива, настройка фокуса, диафрагмы и установка и вызов параметров камеры
• Выходной постоянный ток с напряжением 12В и силой 2А (DC12V 2A), для питания камеры
• ПитаниеPoE 24 ватта для IP-камеры
• Запись и воспроизведение аудиосигнала
• Литий-ионная полимерная батарея (DC 7.4V 5000мА*ч) - обеспечивает работу тестера в течении 16 часов после зарядки в течении 8 часов
• Индикатор уровня аналогового сигнала
• СканированиеPTZ-адресов и отображение ID PTZ-камеры
• воспроизведение и просмотр
• Сканирование свободных IP-адресов
• ИндикацияPoE-порта (тестер отправляет специальные сигналы на подключенный PoE-порт, и индикатор порта начнет мигать с другой частотой)
• Тестирование кабеля. Определение статуса соединения, отображение соответствия жил кабеля и его типа
• Сумка и ремень для удобной переноски

Технические характеристики:

• Дисплей: Touch-screen LCD дисплей 4,3", OSD-меню
• Разрешение : 800х480
• ОС: Android
• Ethernet: 10/100Мбит/с; RJ-45х1.
• WiFi: IEEE 802.11 b/g/n; до 150Мбит/с.
• Тестирование сети: Сканирование IP адресов; индикация портов; мониторинг соединений (PING).
• IP-камеры: ONVIF/ONVIF HD; Browser; приложения для мобильных устр-в.
• CVBS (композитный видеосигнал): NTSC/PAL ; PEAK/ SYNC/ COLOR BURST; запись (видео, скриншот); воспроизведение; ZOOM; тест.таблицы; BNC(вх)х1; BNC(вых)х1.
• AHD: -
• CVI/TVI: -
• Аудио: Уровень аудиосигнала; запись/воспроизведение; TRS3.5мм (вх)х1; TRS3.5мм (вых)х1.
• PTZ: RS-232/485; скорость: 600…115200бит/с; до 30 протоколов управления; мониторинг данных; клемм.(винт)
• HDMI-генератор: 1080p; HDMI-A(вых)х1.
• PoE-тестер: Напряжение; используемые контакты.
• Источник PoE: DC48V, 24Вт; pin: 1,2,3,6.
• Тестерование кабелей: Распиновка RJ-45; целостность кабеля
• Обнаружение UTP-кабеля: -
• Локатор повреждений и дефектов кабельных линий (TDR): -
• Измерение оптической мощности: -
• Тестер опт.линий: -
• Цифровой мультиметр: -
• Слот для MicroSD-карты: до 32 ГБ (4 ГБ в комплекте)
• Выходное питание : DC12V/2A; DC5V/2A (USB).
• Аккумуляторная батарея: Li-pol, 7,4V, 5000мА/ч (зарядка - 7~8ч, работа - до 16ч)
• Рабочая температура: -10... +50℃
• Размеры (мм): 212х136х57

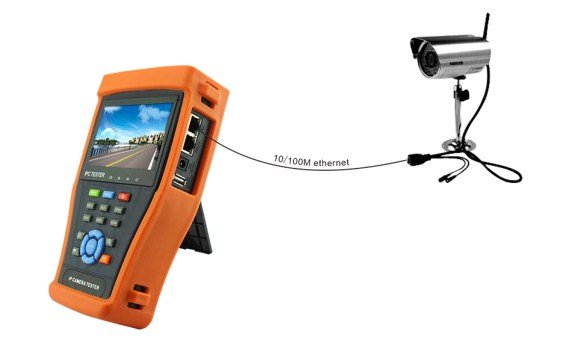

Схема подключения к IP камере:

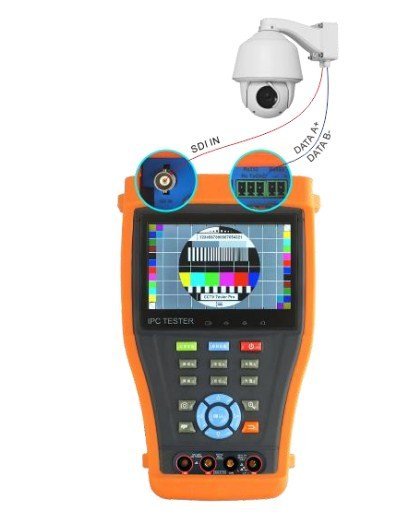

Схема подключения аналоговых камер высокого разрешения:
