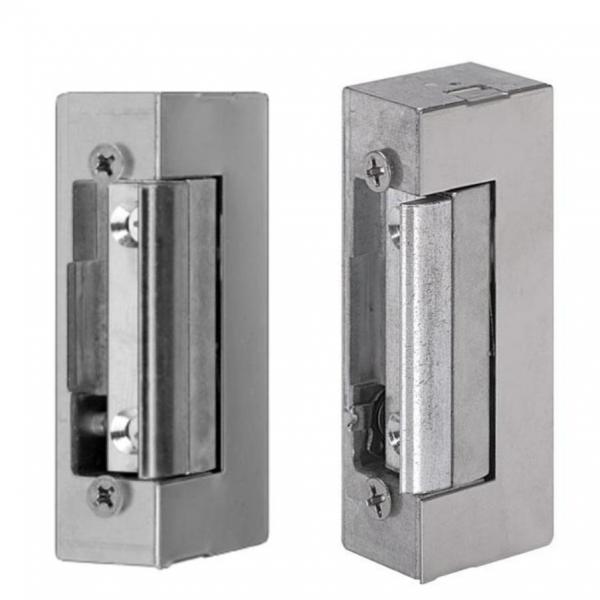

ST-SL150NC ЭМЗ стандартная, HЗ, без планки

• Нагрузка удержания 3500 Н
• Универсальная защелка для правой и левой двери
• Симметричный дизайн
• Регулируемый запирающий язычок
• Установка вертикально или горизонтально
• Запирающий механизм выполнен из цинка
• Нормально-закрытый режим работы
• Разблокировка при наличии противонагрузки

Работа ST-SL150NC в составе СКУД
Данные защелки Smartec подключается к контроллеру СКУД или кнопке выхода электрокабелем, прокладываемым внутри дверного косяка. Поскольку они относятся к устройствам нормально-закрытого типа, то разблокируют двери только во время подачи напряжения на катушку их электромагнита. Напряжение на электромеханические защелки подается при нажатии кнопки запроса на выход, находящейся внутри помещения рядом с дверью, или с реле контроллера СКУД, который подает напряжение на электромеханические запорные элементы.

Принцип действия ST-SL150NC
Конструктивно эти защелки состоят из электромагнита (обмотки с сердечником), поворотного элемент и возвратной пружины. Концы обмотки электромагнита выводятся на клеммы, через которые электромеханические защелки подключаются к кнопке запроса на выход или к плате коммутации системы контроля доступа. При подаче напряжения на электромагнит якорь защелки притягивается к сердечнику, а закрепленный на якоре язычок разблокирует косой ригель механического замка, находящийся в выдвинутом положении. Когда электромеханические защелки снова обесточиваются, пружина возвращает поворотный элемент в положение «закрыто» и устройства блокируют ригель замка.

Возможность разблокировки при наличии противонагрузки
При выборе дверной защелки важно узнать, действует ли на дверь противонагрузка – сила, оказывающая давление на язычок ЭМЗ и мешающая коромыслу откинуться назад. Противонагрузка может быть вызвана слишком жестким уплотнением на двери, деформацией створки, связанной с температурным изменением размеров, или другими причинами. Для надежной разблокировки дверей, оказывающих высокую противонагрузку на запирающие элементы, используются электромеханические защелки, работающие от источника переменного тока. модели ST-SL150NC отвечают этому требованию и позволяют разблокировать дверь при величине противонагрузки до 150 Н. При работе от источника постоянного тока (12В) данные электромеханические модели обеспечивают надежную разблокировку замка, если противонагрузка не превышает 10 Н.

Простой и удобный подбор зазора
Для регулировки зазора между блокирующим элементом защелки и ригелем замка, изменяющегося под действием температуры или с течением времени, ST-SL150NC оснащены регулируемым язычком, который можно переставлять относительно корпуса устройства. При этом электромеханические защелки сохраняют свое монтажное положение в дверной раме. Эта возможность позволяет корректировать зазор даже тогда, когда электромеханические устройства уже установлены. Следует отметить, что обе эти модели можно использовать совместно с любыми стандартными врезными замками, имеющими косой ригель.

Возможность установки на правые и левые двери
По своей конструкции электромеханические защелки ST-SL150NC являются симметричными устройствами и могут быть установлены как на право-, так и на левосторонние двери. Определить направление открытия створки достаточно просто: встать с той стороны, где видны дверные петли, и посмотреть, в каком направлении (влево или вправо) движется дверное полотно. Кроме того, за счет симметричной конструкции, эти электромеханические защелки фиксируют замки, установленные как в вертикальном, так и в горизонтальном положении.

Технические характеристики:
