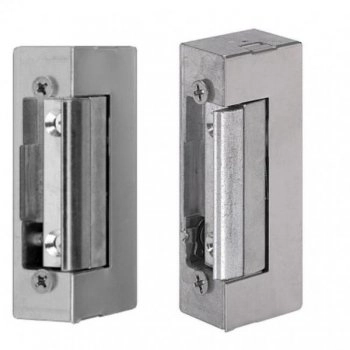

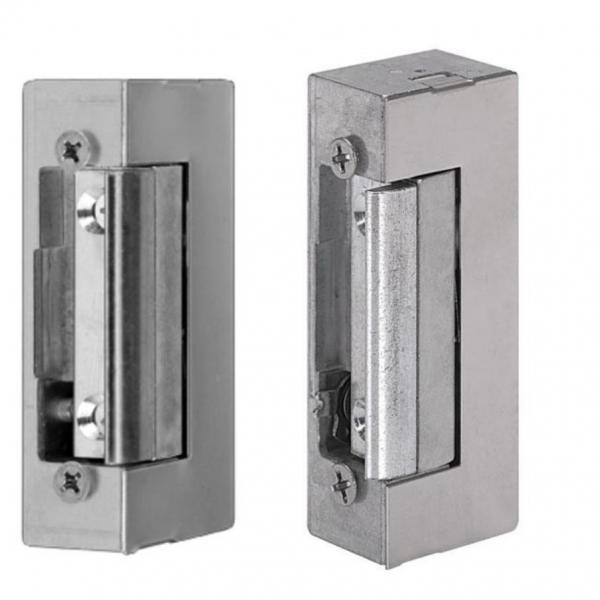

ЭМЗ стандартная, HЗ, без планки, переставляемый язычок, механическая и длительная электрическая разблокировка, 12V DC 270мА, -15 °C to +40 °C
Назначение: Врезные электрические защелки ST-SL 260NС предназначены для работы в составе систем контроля доступа с электронным управлением блокировкой дверей и относятся к типу нормально-закрытых, т.е. разблокируют дверь при подаче на них питания и блокируют при его отключении. Для удержания двери в незапертом положении в течение необходимого периода времени эти электрозащелки Smartec имеют функцию длительной электрической разблокировки, модель ST-SL260NC дополнительно оснащена рычажком для механической разблокировки. Для удобства регулировки зазоров обе модели оснащены переставляемым язычком, а благодаря симметричной конструкции, эти электрозащелки подходят как для право-, так и для левосторонних дверей, и могут фиксировать замки, установленные в вертикальном и горизонтальном положенииПростота и надежность конструкции ST-SL260NC. Все электроуправляемые защелки имеют сходные конструктивные элементы: электромагнит (обмотка с сердечником), поворотный якорь и возвратную пружину. Концы обмотки электромагнита выводятся на клеммы, через которые электрозащелки подключаются к кнопке запроса на выход или к плате коммутации СКУД. При подаче напряжения на электромагнит нормально-закрытой защелки, ее якорь притягивается к сердечнику, а закрепленный на якоре язычок разблокирует косой ригель механического замка, находящийся в выдвинутом положении. Работая от источника постоянного тока с напряжением 12 В, данные электрозащелки обеспечивают надежную разблокировку дверей, с действующей на них противонагрузкой до 10 Н.
Высокая скорость срабатывания без «залипания». Когда обмотка ST-SL260NC обесточивается, пружина возвращает поворотный элемент в положение «закрыто», при этом электрозащелка мгновенно блокирует ригель замка. Вероятность «залипания» язычка минимизируется за счет того, что якорь защелки изготовлен из цинкового сплава − магнитомягкого материала, который моментально размагничивается при исчезновении внешнего поля. Это решение позволяет предотвратить несанкционированный доступ в охраняемое помещение, поскольку электрозащелки гарантированно блокируют проход сразу после снятия с них напряжения.
Простое и экономное подключение защелок к системе контроля доступа. При работе в составе СКУД электрозащелки Smartec подключаются к контроллеру и/или кнопке выхода с помощью специального кабеля. Он прокладывается внутри дверного косяка, при этом не требуется соединение кабеля между дверным полотном и рамой – самого уязвимого места при использовании электромеханического замка. Благодаря этому снижаются требования к механическим характеристикам кабеля и исключается необходимость проверки соединения и его ремонта в течение времени эксплуатации. Напряжение на электрозащелки подается при нажатии кнопки запроса на выход, которая, как правило, устанавливается внутри помещения рядом с дверью, или с реле контроллера СКУД.
Возможность регулировки зазора между ригелем замка и ЭМЗ. Для корректировки зазора между блокирующим элементом электрозащелки и ригелем замка, который может изменяться с течением времени из-за перекосов дверной конструкции, защелоки ST-SL260NC оснащены регулируемым язычком. Его можно переставлять внутри корпуса электрозащелки без изменения монтажного положения устройства в дверной раме. Эта возможность позволяет регулировать зазор, не демонтируя защелку или ответные части.
Наличие механической и электрической разблокировки. При необходимости электрозащелки данной серии можно на время разблокировать. Для этого модель ST-SL260NC снабжена рычажком длительной механической разблокировки, при перемещении которого язычок защелки становится подвижным. Кроме того, ST-SL260NC поддерживают функцию длительной электрической разблокировки при подаче на них определенного электросигнала. Благодаря этим возможностям, электрозащелки Smartec могут обеспечить свободный доступ в помещения, например, в часы, предназначенные для посещения.
Блокировка замка в случае отсутствия электропитания. Отвечая всем требованиям нормально-закрытых устройств, эти электрозащелки подходят для установки на межкомнатные двери тех объектов, где необходима надежная блокировка прохода в случае аварийного отключения электропитания. Однако следует иметь в виду, что дверные конструкции, на которых устанавливаются электромеханические устройства НЗ-типа, должны быть оснащены внутренними фалевыми ручками, которые позволяют при аварийном отключении электричества разблокировать защелку и открыть дверь изнутри помещения без использования ключа.
Технические характеристики:Параметры | Значение |
Модель: | ST-SL260NC |
Режим работы: | НЗ |
Регулируемый язычок: | Да |
Механическая разблокировка: | Да |
Электронная разблокировка: | Да, подачей напряжения питания |
Материал язычка: | Цинк |
Нагрузка удержания: | 3500 Н |
Противонагрузка: | 10 Н |
Напряжение питания: | 12 В (DC) ±1 В |
Потребляемый ток: | 270 мА |
Рабочая температура: | от -15 до +40 °С |
Рабочая влажность: | 10% - 90% |
Габариты: | 75 х 21 х 28 мм |
Опционально: | Запорные планки: ST-SL001SP - короткая, нержавеющая сталь ST-SL002SP - длинная, нержавеющая сталь ST-SL011SP - короткая, крашеная сталь ST-SL012SP - длинная, крашеная сталь Ответная часть: ST-SL120DL или ST-SL010DL |
