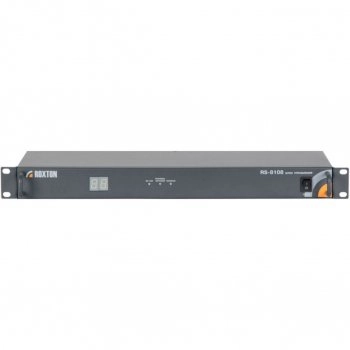

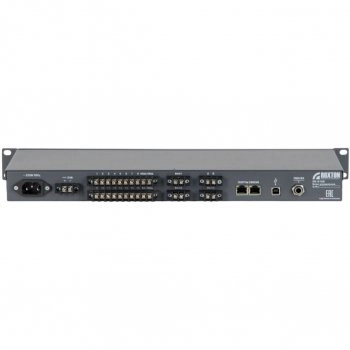

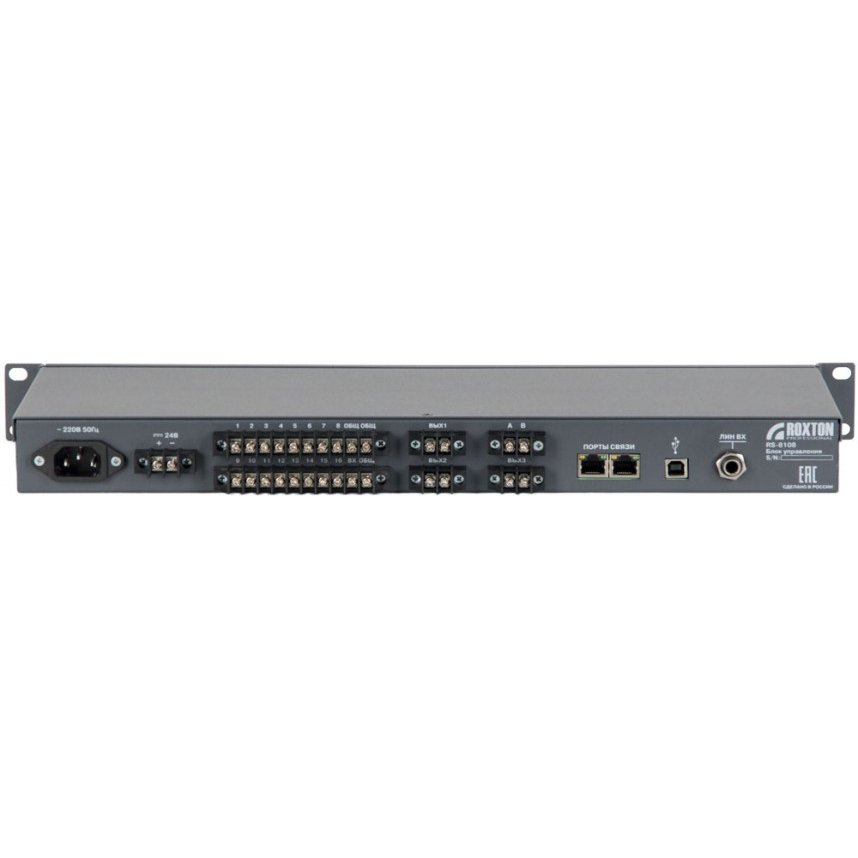

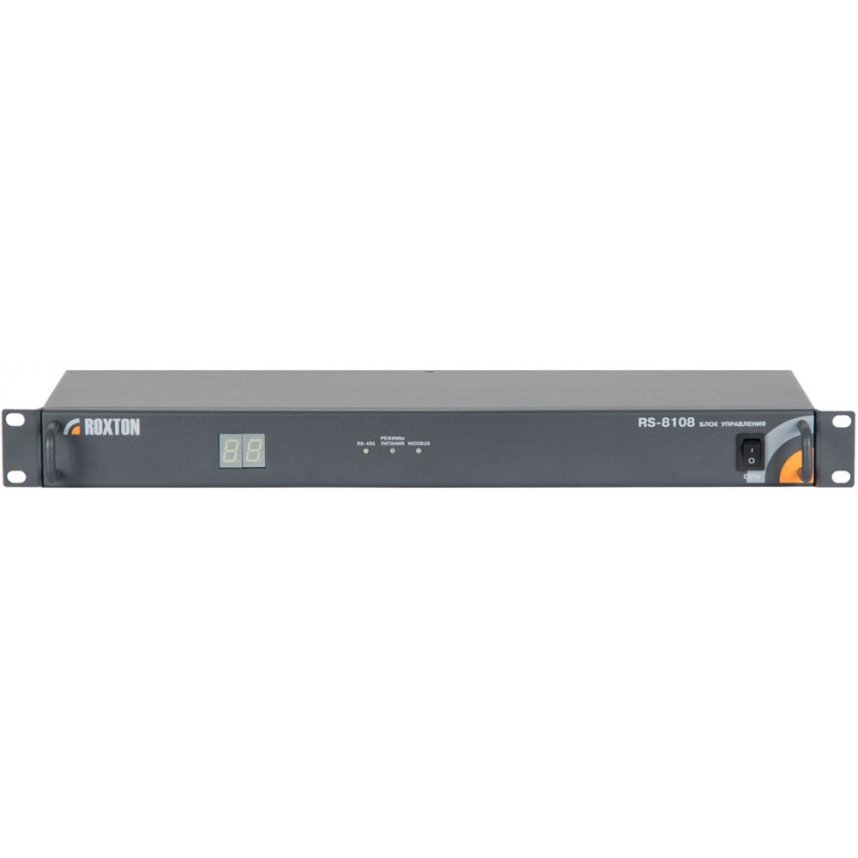

RS-8108 Адаптер USB/RS-485

Адаптер USB/RS-485, ModBus, для управления системой с компьютера+ПО, 1U

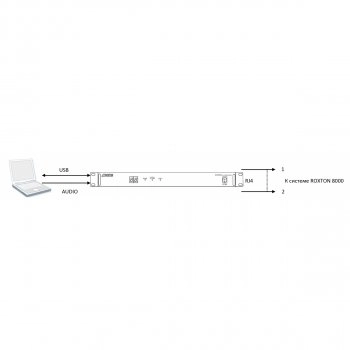

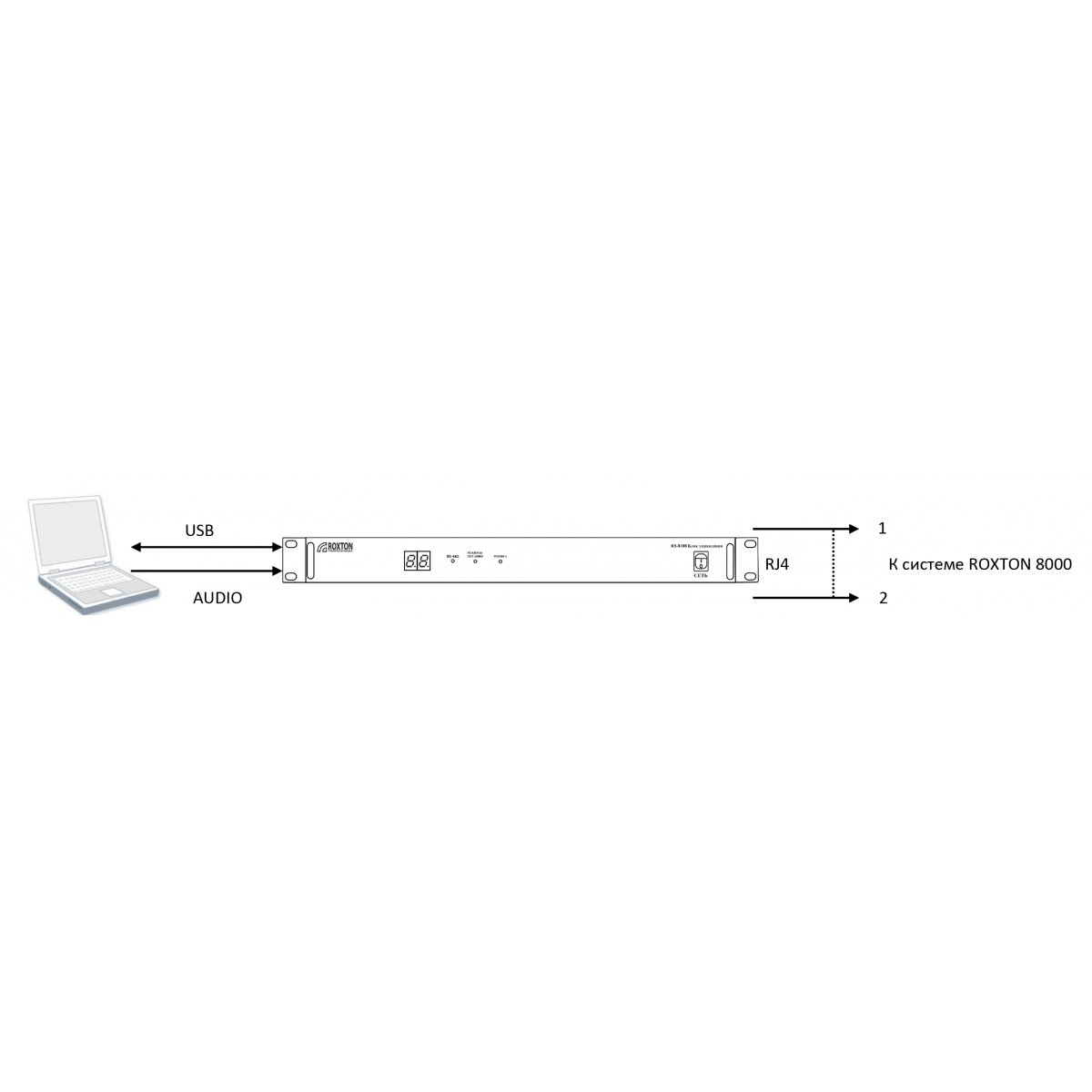

Назначение: блок сопряжения с персональным компьютером  работает в составе системы оповещения ROXTON 8000. Блок предназначен для монтажа в электротехническую стойку (19 дюймов) и имеет возможность комбинированного питания (АС-220В, БС-24В). Основное назначение блока -сопряжение персонального компьютера, с установленным программным продуктом ROXTON-8000. Кроме этого блок может использоваться как разветвитель протокола RS485 при построении звуковой системы оповещения.

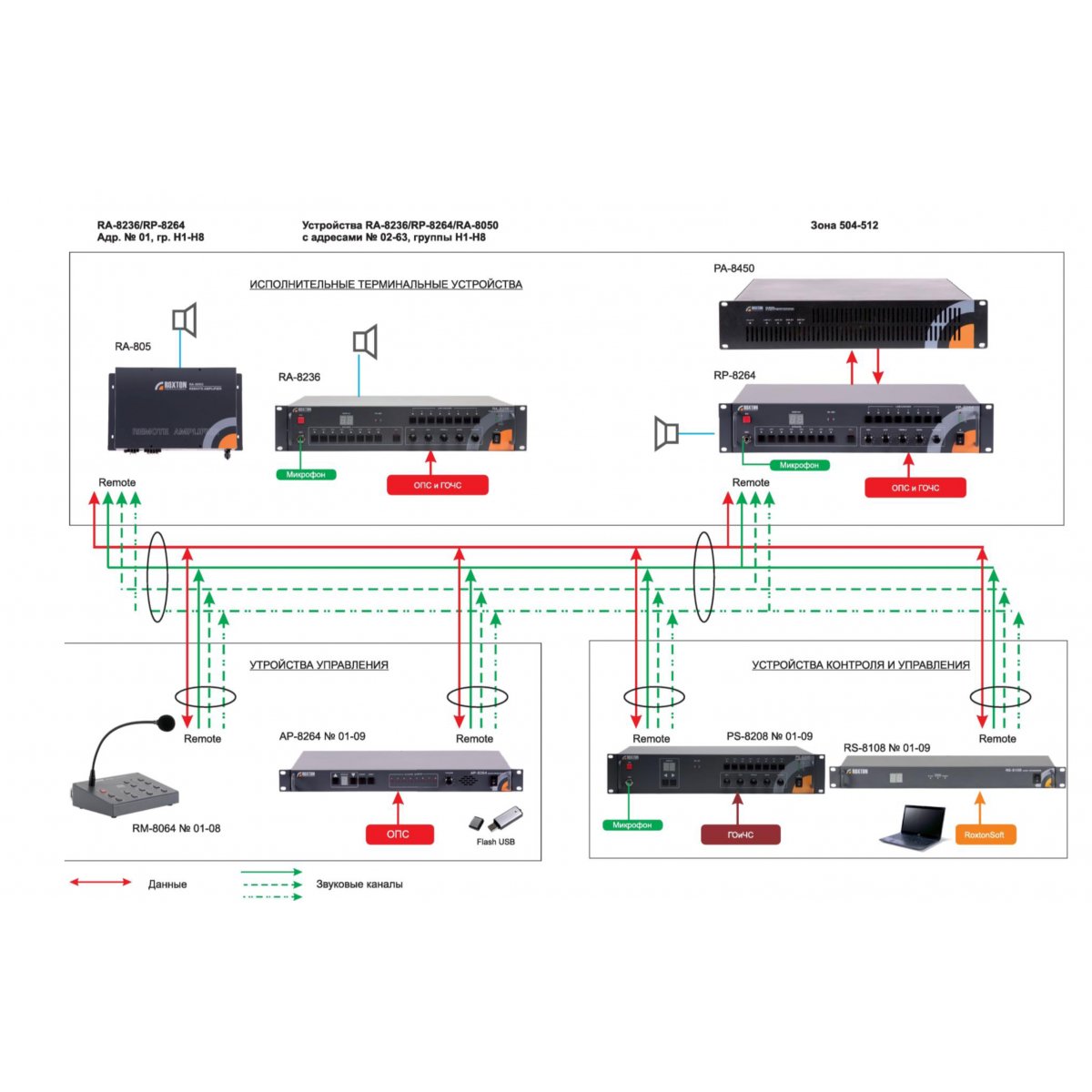

В составе системы, блок управляет (с использованием персонального компьютера) и контролирует компоненты системы через встроенный микропроцессор. Всего в системе может присутствовать до 64 исполнительных устройств. Управление исполнительными устройствами в системе осуществляется централизованно при помощи задающих блоков системы - аудио-процессора АР-8264, процессора-селектора PS-8208, микрофонной консоли RM-8064 и блока RS-8108. От данных устройств на терминалы поступает различная аудиоинформация - аварийные сообщения, музыкальная трансляция. Звуковая информация поступает по 3 каналам и воспроизводится согласно приоритету, определяемому конфигурацией всей системы. Уровень выходного аудио сигнала регулируется.

Основные особенности RS-8108:

• Централизованное полуавтоматическое управление;
• Автоматическое включение от системы пожарной сигнализации;
• До 14-ти приоритетов в составе системы;
• До 64-х терминалов;
• Объединение в 8-ми рабочих групп;
• Стыковка с сигналами ГОЧС;
• Управление по 3-м звуковым каналам;
• Контроль и управление по цифровому протоколу RS-485;
• Автоматический централизованный контроль линий громкоговорителей; Автоматический централизованный контроль линий питания;
• Автоматическое переключение на аварийный ввод питания +12В Дистанционное управление от 8-ми выносных микрофонных консолей RM-8064; Дистанционное управление от контроллеров PS-8208;
• Дистанционное управление от аудио-процессоров АР-8264.

Основные функции:

• Контроль за протоколом обмена между компонентами системы;
• Контроль за состоянием линий акустических устройств, подключенных к исполнительным устройствам системы;
• Контроль за состоянием аккумуляторных батарей, входящих в состав системы и подключенных к исполнительными устройствам;
• Возможность наблюдения за состоянием отдельных компонентов системы;
• Возможность управления отдельными зонами системы;
• Возможность трансляции звуковой информации с персонального компьютера в любую из 512 зон системы;
• Возможность построения сложных сценариев оповещения;
• Возможность построения распределенной системы управления с организацией нескольких приоритетов;
• Регистрация событий посредством ведения журнала;

Технические характеристики:

• Частотный диапазон: 100 Гц - 16 кГц
• Уровень сигнала на линейном входе:  0дБ (0,75В)/10 кОм
• Количество контактов для приема данных от систем пожарной сигнализации: 16
• Интерфейс связи устройств: RS-485
• Параметры интерфейса (бит данных/стоповый бит/четность): 8/1/нет
• Отношение – сигнал / шум: 105 дБ
• Входной порт данных (тип разъема): USB-B
• Количество портов данных Modsus RTU: 1
• Скорость обмена данными:  200000 бод
• Число, параметры звуковых каналов: 3 (балансные, +6 дБ)
• Потребляемая мощность: 8 Вт
• Температура функционирования: +100C ~ +350C
• Габаритные размеры ШхВхГ (высота в Unit): 482 х 44 х 150 мм (1U)
• Напряжение питания основное, резервное: AC 220В/50 Гц, DC 24B
• Относительная влажность: не более 90 %
• Масса: 1,7 кг
