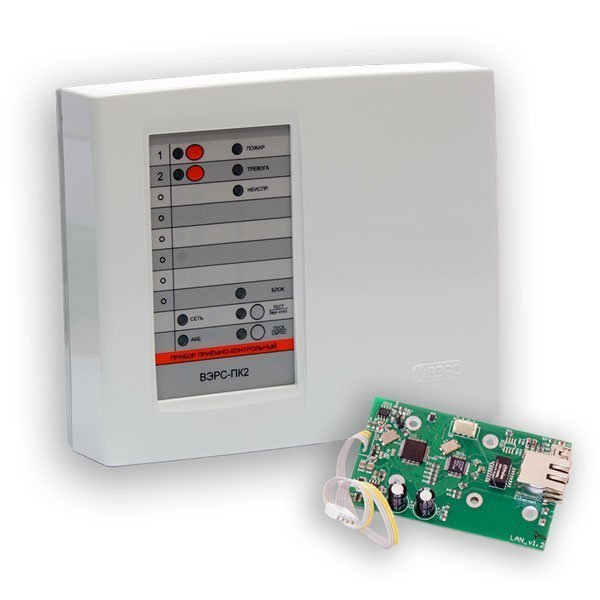

ВЭРС-ПК 2 LAN ( версия 3.2) Прибор с установленным в нем Сетевым преобразователем

Прибор приемно-контрольный 2 ШС (охранные, пожарные, технологические), 3 реле ПЦН, выходы ОК с током нагрузки до 1А с контролем линий оповещения, вход ТМ, RS-485, встроенный модуль Ethertnet, конфигурирование с помощью ВЭРС-ПК Prog, напряжение питания 220 В, вход внешнего РИП, под АКБ 12 В /4,5 Ач, пластиковый корпус

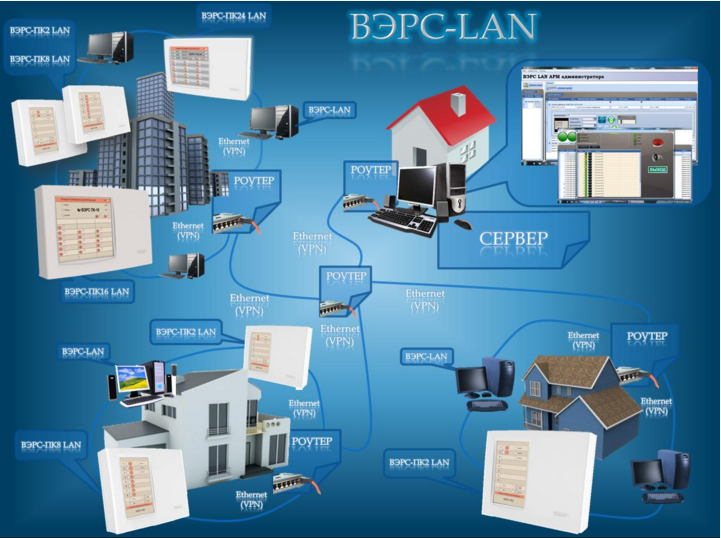

Назначение: система удаленного мониторинга и управления предназначена для распределенного управления, мониторинга, сбора и хранения информации о состоянии системы охранно-пожарной сигнализации на базе приборов ВЭРС-ПК2Версия 3.1.

Основные особенности ВЭРС-ПК2 LAN:

• Возможность использования уже смонтированных и эксплуатируемых на объектах локальных вычислительных сетей (ЛВС) общего пользования с подключенными в них персональными компьютерами;
• Распределенная организация АРМ – в системе одновременно могут функционировать несколько АРМ, при этом каждое работает автономно;
• Возможность одновременного сеанса связи прибора ВЭРС-ПК с десятью (или меньше) АРМ для передачи им информации о своем текущем состоянии и приема команд управления;
• Сохранение всех событий, зарегистрированных в контролируемых приборах на момент их наблюдения в журналах событий на каждом АРМ;
• Высокая устойчивость к подмене данных;
• Контроль и управление до 256 ВЭРС-ПК с одного АРМ, с выводом на экран персонального компьютера одновременно информации о каждом приборе в виде информативной пиктограммы. Пиктограммы свободно масштабируются на экране под нужный размер, удобный для восприятия;
• Возможность дополнения системы внешними АРМ. Подключение внешнего АРМ производится через Интернет, используя стандартное VPN-соединение (протокол TCP/IP). Используемый протокол шифрования в системе на сегодняшний день является одним из самых устойчивых к взлому.

Составляющие ВЭРС-ПК2 LAN:

• Приборы приемно-контрольные охранно-пожарные ВЭРС-ПК2 версия 3.1 с датой выпуска, начиная с 01.09.2014;

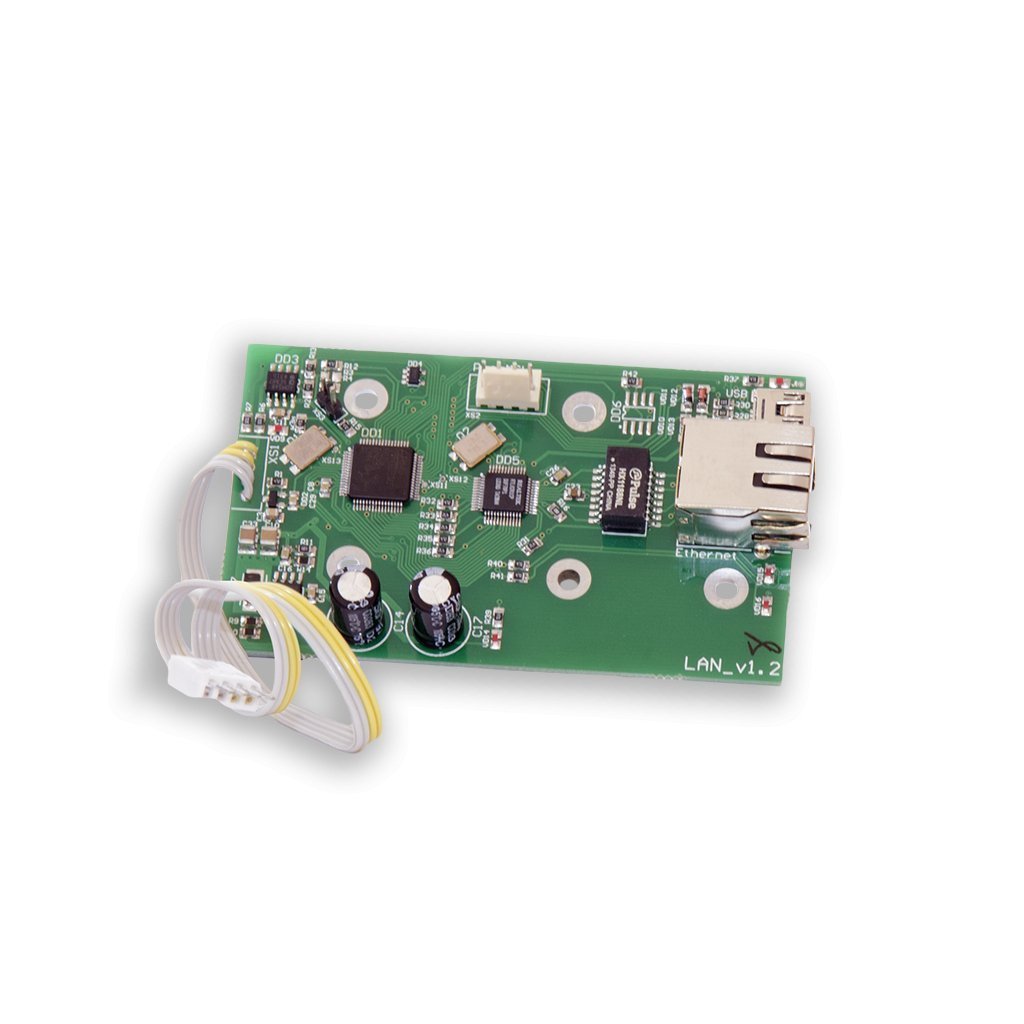

• Сетевой преобразователь ВЭРС-LAN - плата преобразователя интерфейсов RS-485 – Ethernet, устанавливаемая в приемно-контрольные приборы ВЭРС-ПК Версия 3.1, обеспечивающая подключение одного приемно-контрольного прибора в систему;
• ПО ВЭРС-LAN. Программное обеспечение для персонального компьютера, организующее автоматизированные рабочие места для наблюдения и взаимодействия с системой. ПО ВЭРС-LAN позволяет организовать два типа АРМ:
  • АРМ Администратора. Для местной или удаленной настройки приборов, их алгоритмов работы, объявлений в системе;
  • АРМ Оператора. Для удаленного наблюдения и управления приемно-контрольными приборами.

Функцинальные возможности:

• Конфигурирование и настройка приемно-контрольных приборов ВЭРС-ПК 2Версия 3.1 для работы на объекте (тактики и алгоритмы работы ШС, реле и т.д.) и в системе (сетевые адреса приборов, списки разрешенных для передачи информации персональных компьютеров с установленным на них ПО ВЭРС-LAN и т.д.);
• Одновременный опрос большого количества приемно-контрольных приборов по сети Ethernet, отображение информации об их текущем состоянии на АРМ Администратора или АРМ Оператора;
• Прием и передача команд управления от АРМ к приемно-контрольным приборам (постановка/снятие ШС, управление встроенными в приборы реле, получение диагностической информации о состоянии ключей управления внешними оповещателями и т.д).

Функциональные возможности и особенности программного обеспечения системы ВЭРС-LAN:

• мониторинг приборов ВЭРС ПК LAN 2 по локальной сети предприятия и удаленных объектов через интернет:
  • журнал событий на 3 миллиона записей.
  • информативное пояснение для важных событий.
  • выделение цветом важных событий.
  • фильтрация событий по группе событий, по событиям, по приборам, по дате.
  • информативный индикатор на каждый прибор, индицирующий полное состояние прибора, и состояние отдельных ШС.
  • печать журнала событий
  • экспорт данных журнала событий в текстовый файл с разделителями (.csv) для импорта в Excel и базы данных.
• конфигурирование приборов ВЭРС ПК LAN 2:
  • конфигурирование приборов и сетевых настроек через интерфейс USB.
  • конфигурирование приборов через локальную сеть предприятия и через интернет.
• управление приборами ВЭРС ПК LAN 2:
  • постановка/снятие ШС
  • постановка групп ШС, ШС могут группироваться как в пределах одного прибора, так и из нескольких приборов.
  • управление реле прибора.
• гибкое управление правами доступа:
  • запрет/разрешение удаленного управления прибором на уровне прибора и оператора.
  • запрет/разрешение удаленного конфигурирования прибора на уровне прибора.
  • управление правами доступа к ШС по типу ШС (пожарные, охранные, технологические)
  • ограничение доступа к приборам только с заданных IP адресов.
• мониторинг и управление приборами с нескольких рабочих мест:
  • прибор поддерживает до 10 одновременных подключений с разных рабочих мест, количество одновременных подключений настраивается для каждого прибора (от 1 до 10).

Например: рабочее место мониторинга и управления охранными ШС и рабочее место мониторинга и управления пожарными ШС.

Технические характеристики:
