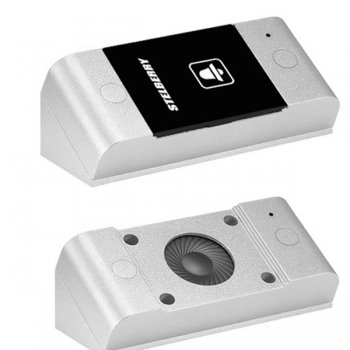

Абонентская панель для переговорных устройств с функцией "Вызов" со встроенным реле.
Назначение: абонентская панель STELBERRY S-130 предназначена для работы в составе многоканальных переговорных устройств селекторной и диспетчерской связи.
Встроенное миниатюрное реле, позволяет управлять контроллером электромагнитного или электромеханического замка. Панель может устанавливаться как в отапливаемых, так и в неотапливаемых помещениях, а также на улице, что позволяет использовать ее для промышленной связи на различных предприятиях.
Основные особенности S-130:
Для небольших систем селекторной связи, абонентская панель STELBERRY S-130, может успешно применяться с 4-канальным пультом STELBERRY S-740. Также, 4-х канальная система позволяет решить задачу промышленной связи для производственных компаний, обеспечивая оперативное общение между руководителем производства и подразделениями.
Максимальное расстояние между пультом и панелью абонента может достигать 1000 метров (при использовании кабеля КСПВГ 4х0,35), поэтому селекторная связь STELBERRY, может успешно применяться для эффективного общения с производственными подразделениями, расположенными на значительных расстояниях от многоканального переговорного устройства.
Абонентская панель STELBERRY S-130, снабжена всепогодной кнопкой, при нажатии которой, на пульте селекторной связи раздается сигнал вызова, что значительно повышает эффективность связи. Панель может работать в режиме «симплекс», который гарантирует эффективную связь при высоком уровне окружающего шума, что особенно актуально для уличного применения.
В панель абонента встроено реле, управлять которым можно с пульта, поэтому 4-канальная селекторная связь STELBERRY, успешно используется на постах охраны, позволяя общаться с посетителями и удаленно открывать двери. Также, 4-канальная система может успешно применяться в небольших стоматологических клиниках, для оперативно-диспетчерской связи между администратором и врачами.
Диспетчерская связь на больших производствах, может существенно ускорить принятие оперативных решений. Для крупных предприятий и компаний, панель абонента STELBERRY S-130, может применяться в составе 6-канальной системы диспетчерской связи, на базе переговорного устройства STELBERRY S-760.
Панель может работать в температурном диапазоне от -40...+50° С, что позволяет устанавливать ее на улице.
дним из наиболее востребованных применений диспетчерской связи, является установка абонентских панелей в больницах, позволяя пациентам, оперативно связываться с дежурной медсестрой.
Встроенное в панель реле, позволяет управлять контроллерами электромагнитных или электромеханических замков, поэтому 6-канальная диспетчерская связь STELBERRY, может эффективно использоваться на централизованных постах охраны, позволяя удаленно управлять открытием дверей.
Селекторная связь предполагает различные варианты крепления абонентской панели. Для удобного монтажа, в комплекте STELBERRY S-130, идет металлический уголок, позволяющий расположить панель абонента под углом. В зависимости от предпочтений, панель может быть установлена как вертикально, так и горизонтально. Для повышения качества селекторной связи, панель оснащена двойной системой шумоподавления. Встроенная система входного шумоподавления отслеживает уровень окружающего шума и незаметно отключает звук, приходящий на динамик, при отсутствии речи диспетчера. Система выходного шумоподавления, отключает сигнал с микрофона панели, при отсутствии разговора со стороны абонента.
Панель абонента снабжена всепогодным динамиком повышенной мощности, который располагается за металлической накладкой, надежно защищающей его от повреждений. Звук в абонентской панели STELBERRY S-130 проходит сбоку, создавая объемное звучание, позволяя отчетливо слышать речь собеседника с любой стороны. Высокая выходная мощность панели, обеспечивает уверенную разборчивость речи собеседника, что крайне важно, в случае, если диспетчерская связь используется на предприятиях с повышенным уровнем окружающего шума.
Технические характеристики:
Полоса пропускания |
100...8200 Гц |
Линия связи |
4-х проводная |
Дальность линии связи c кабелем кспвг 4x0,12 |
до 350 метров |
Дальность линии связи c кабелем кспвг 4x0,35 |
до 1000 метров |
Тип кнопки |
мембранная |
Мощность панели |
1.0 Вт |
Выходное реле |
есть |
Коммутируемый реле ток |
до 0,5 А |
Коммутируемое реле напряжение |
до 50 В |
Шумоподавление |
автоматическое |
Режим «симплекс» |
есть (управляемый) |
Материал корпуса |
Алюминий |
Материал накладки |
Алюминий |
Покрытие корпуса |
порошковое |
Угловое крепление |
Есть |
Потребление |
до 120 мА |
Диапазон рабочих температур |
-40...+50° С |
Габариты панели |
45х110х20 мм |
Вес панели |
140 гр |
Вес уголка |
70 гр |

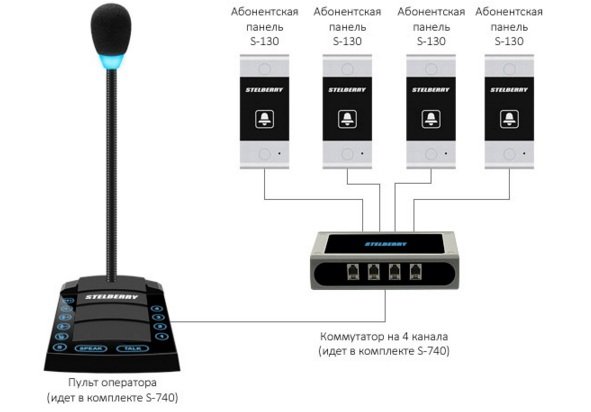

Схема применения STELBERRY S-130 в составе селекторной связи на 4 кнала:

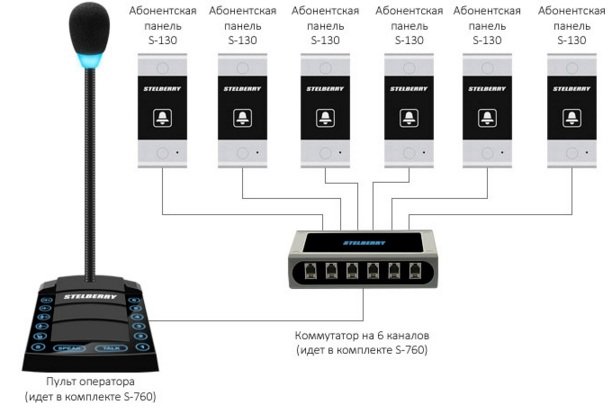

Схема применения STELBERRY S-130 в составе диспетчерской связи на 6 абонентов:
