ЭДУ 513-3М исп.01 Устройство для подачи аварийных сигналов, подключается в шлейф сигнализации

1646 просмотров

Устройство для подачи аварийных сигналов, подключается в шлейф сигнализации

Назначение: формирование аварийных сигналов и сигналов для разблокирования аварийных выходов.

Основные особенности ЭДУ 513-3М исп.01:

Получение собщения приёмно-контрольным прибором подтверждается свечением индикатора.
Оснащён защитным стеклом, предохраняющим от случайных срабатываний.
Отсутствие разрушаемых деталей позволяет возвращать ЭДУ в дежурный режим без замены приводного элемента.
Применяется совместно с блоком "Сигнал-10" и приёмно-контрольными приборами «С2000-4», «Сигнал-10», «Сигнал-20П», «Сигнал-20М» имеющими напряжение в шлейфе до 30 В и ограничивающими ток на уровне не более 25 мА.
В дежурном режиме индицирует рабочее состояние миганием светодиода с периодом 4 с.

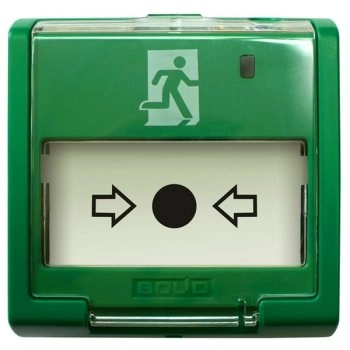

Корпус имеет зелёный цвет и понятную пиктограмму, что позволяет легко отличить изделие от ручных пожарных извещателей и ЭДУ с другим функциональным назначением.

Технические характеристики:

Ток потребления в дежурном режиме	не более 50 мкА
Коммутируемый ток	не более 25 мА
Степень защиты корпуса	IP41
Габаритные размеры	не более 94×90×33 мм
