Извещатель двухпозиционный четырехпроводный с подогревом. Ток, потребляемый извещателями в режиме «Норма»: приемник не более 12 мА, передатчик не более 1,5 мА; Выходные цепи Оптореле «Пожар НРК», «Пожар НЗК», «Неиспр НЗК»

Двухпозиционный четырехпроводный линейный извещатель с подогревом:

Назначение:

Линейные извещатели серии 152 предназначены для применения в системах пожарной сигнализации и автоматики различных зданий и сооружений. Извещатели способны обнаруживать появление дыма в защищаемых помещениях и передавать на приемно-контрольные приборы как сообщение о пожаре, так и сообщения о возникающих неисправностях (перекрытие луча, загрязнение или запыление линз, потеря связи между компонентами, обнаружение дефектов при самоконтроле). Извещатели разработаны для применения в закрытых отапливаемых и неотапливаемых помещениях, а также в условиях возможного выпадения росы или инея (модификации с подогревом).

Линейные извещатели серии 152 рассчитаны на долговременную работу в жестких условиях эксплуатации по температуре, влажности, электромагнитным помехам, механическим воздействиям и пр.

Извещатели обеспечивают одинаково высокую обнаружительную способность к различным типам дымов (светло и темноокрашенным, черным, мелко и крупнодисперсионным).

Извещатели производятся в общепромышленном исполнении и могут применяться практически с любыми приемно-контрольными приборами и контроллерами, так как имеют различные модификации по выходным цепям (токовые, релейные, интерфейсные).

Устройство:

Двухпозиционные извещатели состоят из блока приемника и блока передатчика.

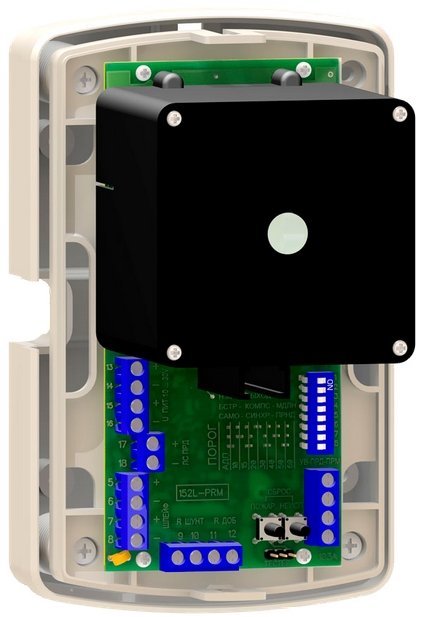

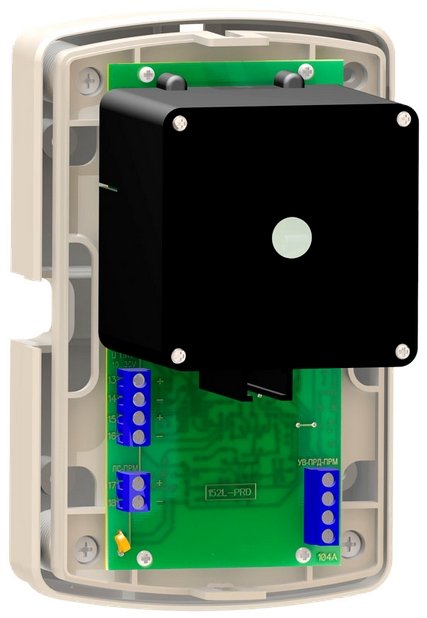

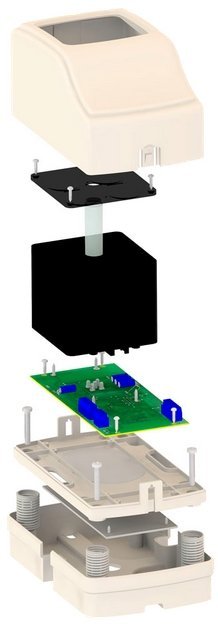

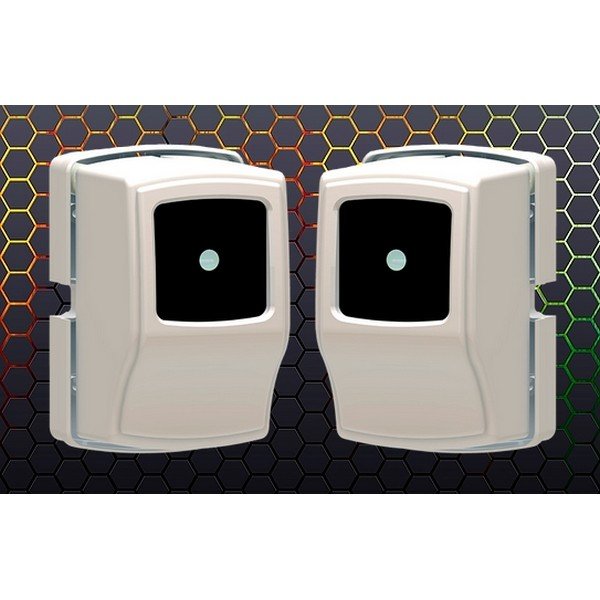

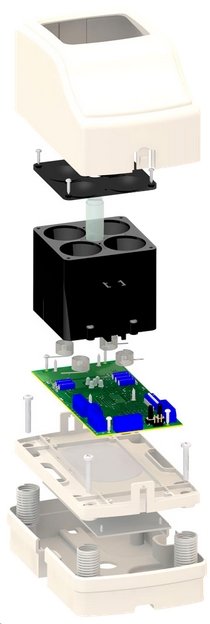

Внешний вид блоков приемника и передатчика приведен на рисунке 1, а без корпуса на рисунках 2 и 3. Конструкция блоков идентична и представлена на рисунках 4 и 5.


рис.2	рис.3

Блоки извещателя (приемника и передатчика) отличаются друг от друга различными установленными в них платами. Кроме этого блоки извещателя с подогревом имеют в своем составе модуль нагревателя.


рис.4	рис.5

На оптических системах блоков имеются защелки для установки лазерного юстировочного устройства, которое позволяет достаточно точно совместить оптические оси этого устройства и блока извещателя. В блоках применен пружинно-винтовой юстировочный механизм, позволяющий изменять угол наклона диаграммы направленности на ± 5 градусов в горизонтальной и вертикальной плоскостях.

Оптическая система блоков четырехканальная. В двухпозиционных извещателях все четыре канала используются или для формирования узкого оптического луча (в передатчиках) или для фокусировки принимаемого излучения (приемниках).

Многоканальный принцип организации оптической системы позволяет: увеличить мощность оптического луча, поднять чувствительность приемников без увеличения входных сопротивлений, сделать более плоской вершину диаграммы направленности, уменьшить влияние насекомых, находящихся на линзе, что позитивно сказывается на повышении помехоустойчивости в целом.

Конструкция оптической системы обеспечивает эффективное подавление боковых лепестков диаграммы направленности, а линза, выполненная из селективно-прозрачного для ИК-излучения материала, практически не пропускает видимый свет, что также значительно повышает помехоустойчивость извещателей.

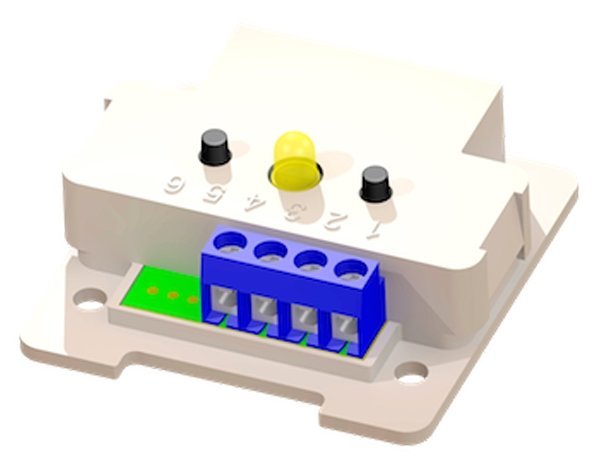

В комплект поставки извещателей также входят выносные устройства: для передатчика - УВ-ПРД, для приемника - УВ-ПРМ-ПРД. С помощью выносных устройств можно контролировать включенное состояние блоков, имитировать сигналы «Пожар» и «Неисправность» при проверке, а через УВ-ПРМ-ПРД еще и подключать тестер ИПДЛ-152. Вид выносных устройств приведен на рисунках 6 и 7.


рис.6	рис.7

Характеристики

Таблица 1

Наименование параметра	Значение
Максимальная ширина защищаемого одним извещателем пространства	не более 9 м (в соответствии с СП5.13130)
Диапазон возможных расстояний между приемником и передатчиком	от 7 до 140 м
Напряжение питания извещателей	от 10 до 30 В
Ток, потребляемый извещателями в режиме «Норма»: приемник ИП212-152Л-П передатчик ИП212-152Л-П	не более 12 мА не более 1,5 мА
Напряжение питания подогрева извещателей	от 16 до 28 В
Ток потребления по цепям подогрева: блоков извещателей	не более 90 мА
Ток утечки при питании напряжением обратной полярности	не более 2 мкА
Длительность отключения питания для сброса	не менее 1,5 с
Инерционность срабатывания извещателя: типовая максимальная	6 с 8 с
Величина сопротивления замкнутых контактов оптореле: типовая максимальная	8 Ом 10 Ом
Величина сопротивления разомкнутых контактов оптореле	не менее 500 кОм
Величина сопротивления изоляции выходных опторелейных цепей от цепей питания извещателя	не менее 500 кОм
Ток, коммутируемый опторелейными выходами	не более 100 мА
Напряжение, коммутируемое опторелейными выходами	не более 100 В
Предельное значение компенсации чувствительности	3 дБ (50%)
Величина сопротивления проводов линии связи (для ИП212-152Л-П)	не более 220 Ом
Величина емкости проводов линии связи (для ИП212-152Л-П)	не более 15 000 пФ
Габаритные размеры приемника, передатчика и приемо-передатчика	не более 160х100х115 мм
Масса приемника, передатчика и приемо-передатчика	не более 0,5 кг
Габаритные размеры устройств выносных УВ-ПРД и УВ-ПРМ-ПРД	не более 55х55х21 мм
Масса УВ-ПРД и УВ-ПРМ-ПРД	не более 0,04 кг

Диапазон рабочих температур основных модификаций	от минус 30 до + 55°С
Диапазон рабочих температур модификаций с подогревом	от минус 40 до + 55°С
Максимально-допустимая относительная влажность: основных модификаций модификаций с подогревом	95% 100%
Максимально допустимая частота вибрации	55 Гц
Максимально-допустимая освещенность в месте установки	12 000 лк
Степень жесткости по устойчивости к воздействию ЭМП	третья
Степень защиты оболочки по ГОСТ 14254	IP 40

Комплект поставки двухпозиционных извещателей в общем виде приведен в таблице 2.

Таблица 2

Наименование	Кол	Примечание
Приемник	1
Передатчик	1
Выносные устройства: УВ-ПРМ-ПРД УВ-ПРД	1 1
Комплект тестовых пластин	1	2 пластины
Комплект монтажных частей	1	Для крепления блоков к строительным конструкциям
Руководство по эксплуатации Паспорт	1 1
Упаковка	1

Примечание:

Тестовые пластины, поставляемые с двухпозиционными извещателями, позволяют проверить точность юстировки и убедиться в правильности реагирования на установленные пороги срабатывания.
