Лазерный указатель (ИПДЛ-152)

Сервисное оборудование для юстировки

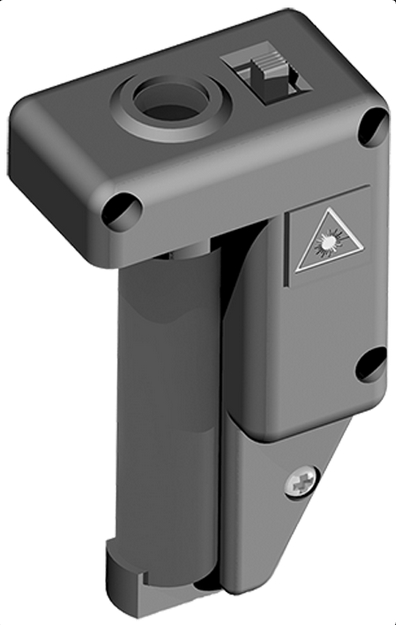

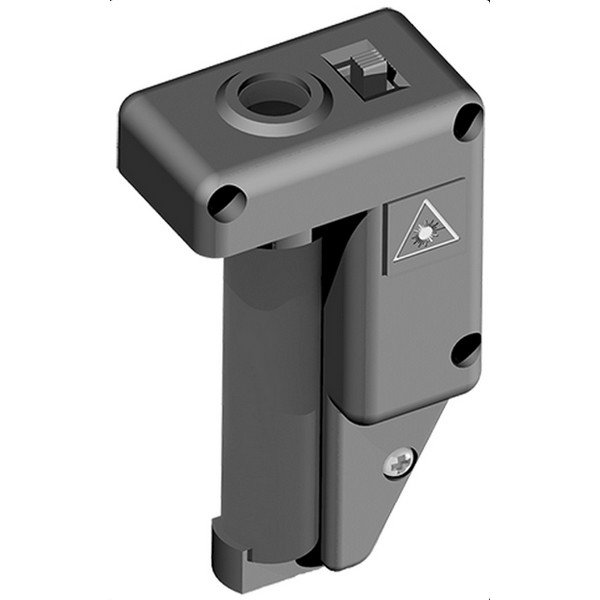

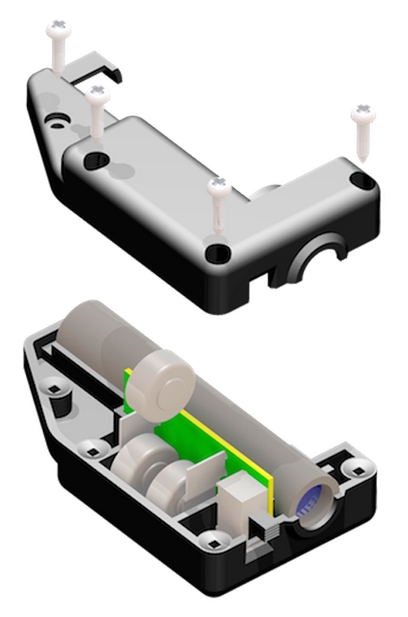

Лазерное юстировочное устройство (лазерный указатель) относится к сервисному оборудованию для извещателей серии 152. Предназначено устройство для облегчения и ускорения работ по юстировке извещателей. В конструкции всех блоков извещателей серии 152 на оптической системе имеются специальные защелки для установки лазерного указателя (см. рисунок 1). Высокая точность совмещения луча лазерного указателя и максимума диаграммы направленности оптической системы блока достигается не только точностью изготовления деталей извещателя, но и выбором специально отцентрированных лазерных модулей с многолинзовой фокусировкой. Питание лазерного указателя осуществляется от трех элементов типа LR44 (G13) замена элементов питания представлена не рисунке 2, его внешний вид и конструкция приведены на рисунках 1 и 4

рис.1	рис.2	рис.3	рис.4

За счет высокой точности сведения луча лазерный указатель обеспечивает хорошую различимость «пятна» на дальностях до 80 м при включенном освещении в помещениях и до 150 м при отсутствии сильной засветки поверхностей, на которых установлены блоки или отражатели.
