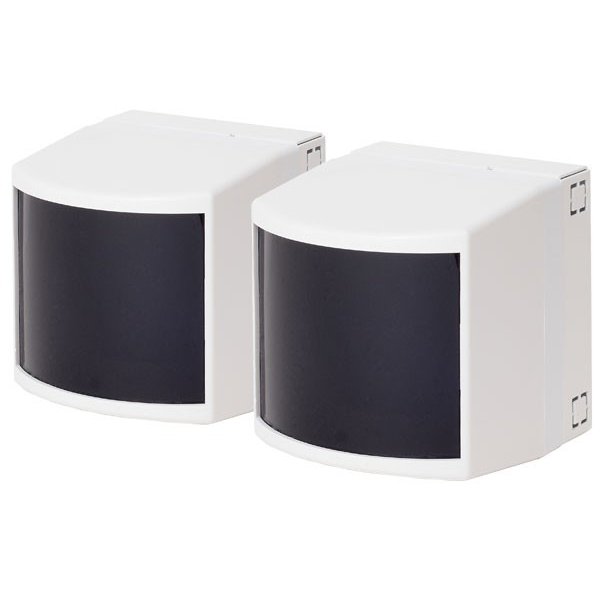

ИПДЛ-Д-II/4Р извещатель пожарный дымовой линейный

Извещатель пожарный дымовой линейный. Система с компенсацией загрязнения оптики. Микропроцессорная обработка сигнала; Регулируемый адаптивный порог 0,4...5,2дБ; Допускается засветка не менее 10000 люкс; Ток в дежурном режиме – 12мА(=12В), при срабатывании - до 30мА (=12В); При установке нескольких комплектов расстояние между ними должно быть не менее 5 м. Полностью совместимы с отечественными и импортными охранными пультами. Максимальная дальность до 100м; Каждый прибор - 80х85х90мм;

Полисервис ИПДЛ-Д-II/4Р
3720.00 руб.
Рекомендованная цена
3460.00 руб.
Спецпредложение
1 год

гарантии

Вернем 104 рубля

Наличие:На складе в Москве: ул. Вольная: 2 шт.

Рейтинг: 4.01

Извещатель пожарный дымовой линейный. Система с компенсацией загрязнения оптики. Микропроцессорная обработка сигнала; Регулируемый адаптивный порог 0,4...5,2дБ; Допускается засветка не менее 10000 люкс; Ток в дежурном режиме – 20мА(=12В), при срабатывании - до 30мА (=12В); При установке нескольких комплектов расстояние между ними должно быть не менее 5 м. Полностью совместимы с отечественными и импортными охранными пультами. Максимальная дальность до 150м; Каждый прибор - 73х82х90мм;

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочая дальность действия от 8 до 150 м

Контролируемая площадь не более 1350 м 2

Время готовности к работе не более 30 с

Время формирования извещения ПОЖАР не более 5 с

Время удержания извещения ПОЖАР

после устранения продуктов не менее 5 с

Напряжение питания (8÷28) В

Ток потребления в дежурном режиме при напряжении питания +12 В :

  • БИ не более 5 мА

  • БП не более 15 мА

Параметры электронных ключей шлейфов Ш1 и Ш2:

    - рабочий ток не более 100 мА

    - напряжение не более 100 В

    - сопротивление закрытого ключа не менее 10 МОм

    - сопротивление открытого ключа не более 30 Ом

    - напряжение пробоя изоляции вход/выход 1500 В

Габаритные размеры БИ и БП 73х82х90 мм

Масса извещателя 0,45 кг

Рабочая температура от минус 25 C до плюс 55 C

Средний срок службы не менее 10 лет

Степень защиты оболочки IP 41

Преимущества покупки в ТД Актив-СБ:

    Информация о технических характеристиках, комплекте поставки и внешнем виде товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях

    Консультации по оборудованию

    Задайте вопрос специалисту о ИПДЛ-Д-II/4Р извещатель пожарный дымовой линейный


    Вопрос от: Иван

    Здравствуйте. Проверьте пожалуйста. В паспорте в схемах подключения на стр.15, схема (в) кажется допущена ошибка. Получается, что в нормальном режиме по ШС1 общее сопротивление шлейфа равно Rогр+Rок. А если по этой схеме несколько датчиков в шлейф подцепить, то n*Rогр+Rок. Разве это правильно? Вроде в норм режиме общее сопротивление в ШС должно быть равно Rок, о добавочные подрубаться в параллель при пожаре?И второй вопрос. В паспорте стр.14 табл 3 при подключении к Сигнал-20 указаны значения Rогр равные 1.5кОм или 3кОм. Здесь же при ответе на вопрос выше указано значение Rогр= 8.2кОм. Чему верить? спасибо

    • Ответил: Алексей Ельников

      Здравствуйте. Инструкции пишем не мы, а производитель. В схеме немного "перемудрили", бывает. По идее, схема подключения БП (блоков приемных) к Сигнал-20 такая: http://f3.s.qip.ru/uFoPMcbQ.png
      Сопротивление ШС2 в норме - 4,7 кОм, при при переходе в режим "пожар" параллельно подключается 1,5 кОм. В итоге Rобш= Rок х Rогр / (Rок + Rогр) = 1,137 (кОм)


    Вопрос от: Юрий Громов

    подскажите можно подключит линейный датчик к сигналу 20 м

    • Ответил: Алексей Ельников

      Да, можно. Схема подключения: http://f6.s.qip.ru/uFoPM6RA.png
      Где Rок = 4,7 кОм, Rогр = 8,2 кОм


    Вопрос от: Игорь Ли

    Добрый вечер. Как подсоединить идпл-д-ii/4р на грант магистр 8а??? какие резисторы надо поставить на приборы?

    • Ответил: Алексей Ельников

      Здравствуйте, подключаете выход датчика ШС1 (последовательно с резистором на 1,5 кОм) и эту цепь подключаете параллельно входу ШС "магистра" (обязательно оконечник 7,5 кОм). В этом случае при сработке датчика сопротивление цепи становится равным 1,5 кОм - что соответствует сигналу "Пожар".

    • Ответил: Игорь Ли

      Спасибо


    Вопрос от: Людмила Клири

    Здравствуйте.Подскажите можно ли включить в один шлейф ИПДЛ и точечные дымовые датчики?

    • Ответил: Алексей Ельников

      Здравствуйте. По нормам не запрещено, дискуссия на форуме по схожей теме: http://goo.gl/P9IrI


    Вопрос от: Андрей Ларин

    Добый день! Подскажите пожалуйсто, почему срабатывает ИПДЛ-Д-II/4Р (Пожар) на портативные радиостанции работающие в диапазоне 433 мГц

    • Ответил: Алексей Ельников

      Здравствуйте, этот вопрос лучше задайте производителю: http://npfpol.ru/support.php#about

    • Ответил: Андрей Ларин

      Спасибо!


    Вопрос от: cedagava cedagava

    Пытаюсь проверить ИПДЛ закрывая ему обзор не срабатывает. ПРи проверке как Тест все в норме. Почему?

    • Ответил: Алексей Ельников

      Проверяете на что?: на выдачу сигнала "пожар" или "неисправность"?
      Из инструкции: "1.3 Извещатель формирует извещение НЕИСПРАВНОСТЬ в следующих случаях:
      питание извещателя ниже нормы;
      загрязнение оптики выше нормы;
      изменение уровня сигнала ниже или выше предельно допустимого, пропадание сигнала."
      При закрывании обзора, приемник выдаст только сигнал "неисправность".


    Вопрос от: Александр Данильченко

    Вопрос по ИПДЛ-1 (ИПДЛ-Д-II/4Р). Какая величина Rогр прои подключении прибора к Мираж-04 для срабатывания по двум приборам? В инструкции Мираж отсутствует....Спасибо

    • Ответил: Алексей Ельников

      Приборы "Мираж" НПП "СТЕЛС" нашей компанией никогда не продавались и с их техническими характеристиками мы не знакомы. Обратитесь к производителю http://goo.gl/2Y6qF или продавцу.


    Вопрос от: юрий иванов

    Здравствуйте! дайте пожалуйста ссылку на схему подключения ИПДЛ-д-||/ 4р к вэрс пк. Везде схемы разные. в инструкции например используется резистор 820 ом между шс1 и шс 2. какая схема будет работать на 100 процентов?

    • Ответил: Алексей Ельников

      Здравствуйте схожая схема - http://npfpol.ru/pub/917.jpg, меняете только оконечные резисторы.


    Вопрос от: Шамиль Каидов

    Здравствуйте у меня ни как не получается подключить с прибору сигнал 20 CMD и пульт С2000пожалуйста подскажите.

    • Ответил: Алексей Ельников

      Здравствуйте. Схема подключения предоставлена производителем: http://npfpol.ru/pub/917.jpg


    Вопрос от: Михаил Ворошилов

    ИПДЛ-Д-II/4Р при поломки передатчика можно заменить его из другого комплекта не заменяя приёмника ?как они будут работать

    • Ответил: Алексей Ельников

      можно менять, ничего критичного не произойдет.


    Вопрос от: саша Гусев

    ширина люча ИПДЛ-Д1

    • Ответил: Алексей Ельников

      Производитель в тех. характеристиках ширину "люча" не указывает. Но если "отталкиваться" от ТР о требованиях ПБ - СП5.13130.2009: "13.5.3 При контроле защищаемой зоны двумя и более линейными дымовыми пожарными извещателями в помещениях высотой до 12 м максимальное расстояние между их параллельными
      оптическими осями должно быть не более 9,0 м...."
      так что можно сказать, что и ширина "люча" - 9 м


    Вопрос от: Гринчук Евгений

    Доброго времени суток. В инструкции написано, что при установке базового отражателя дистанция до 50м. А от 50 до 100 метров требуется 4 баз.отражателя. Вопрос : куда их ставить?Второй вопрос: склад длиной 100метров , высота стен 8 метров, высота потолка 12метров. чтоб увеличить освещенность крыша изготовленна из стеклопакетов для пропускания солнечного света. Будет ли влиять солнечный свет на работу ИПДЛ?

    • Ответил: Алексей Ельников

      Здравствуйте. На сайте производителя есть "Инструкция по монтажу извещателей пожарных дымовых линейных ИПДЛ-Д-II/4Р, ИПДЛ-Д-I/4Р (с отражателем)": http://npfpol.ru/pub/809.doc
      Там ни слова не сказано о монтаже 4 баз.отражателей. Рекомендация от производителя для обоих моделей: "Необходимо исключить случаи попадания прямых солнечных лучей, мощных осветителей и других источников инфракрасного излучения в зону установки извещателя и отражателя."

    • Ответил: Гринчук Евгений

      Спасибо за подсказку : я читал инструкцию на "ИПДЛ-Д-I/4Р (с отражателем)" на рекомендуемом вами сайте я увидел этикетку на отражатель,там есть инструкция, спасибо. ; Сам ИПДЛ как излучатель,приёмник,отражатель будет находиться в тени (защищенном от света месте) , а вот лучи от излучателя на отражатель и на приемник будут проходить под солнечным светом как в теплице.


    Вопрос от: Юрий Егоров

    Здравствуйте.Интересует связка С2000-АР2 исп.01 и ИПДЛ-Д-II/4Р. Подскажите схему подключения(врзникли некоторые трудности).С уважением Юрий Егоров.

    • Ответил: Алексей Ельников

      Здравствуйте, из руководства по эксплуатации ИПДЛ-Д-II/4Р http://npfpol.ru/pub/821.doc : "2.10 Передача извещения ПОЖАР производится замыканием ключа по Ш1 (рис.3а, 3б, 3в приложения) и непрерывным свечением индикатора HL1 и индикатора ВУОС;"
      Следовательно, подключаете ИПДЛ как элемент И2: http://www.bolid.ru/netcat_files/s2_ar21.pdf


    Вопрос от: дмитрий парфёнов

    здравствуйте.при работе ипдл-д-ll/4p совместно с С-2000-АСПТ не формируется сигнал "Пожар" на АСПТ.при закрытии рукой формируется сигнал "нарушение шлейфа".подскажите схему расключения

    • Ответил: Алексей Ельников

      Здравствуйте. Из руководства на датчик: "2.8 Извещатель передает извещения НОРМА:
      •разомкнутым состоянием ключей по ШС1 и ШС2 (рис.3а),
      •разомкнутым состоянием ключа по ШС1 и замкнутым по ШС2 (рис.3б, 3в приложения).
      2.9 Передача извещения ПОЖАР производится замыканием ключа по ШС1 (рис.3а, 3б, 3в приложения);
      2.10 Извещение НЕИСПРАВНОСТЬ передается:
      •замыканием ключа по ШС2 (рис.3a приложения);
      •размыканием ключа по ШС2 (рис.3б, 3в приложения)."
      Используйте "...Передача извещения ПОЖАР производится замыканием ключа по ШС1 (рис.3а, 3б, 3в приложения)" и задайте тип ШС (в С2000-АСПТ) - "дымовой": http://www.bolid.ru/netcat_files/s2_aspt.pdf стр. 14
      Подключаете выход датчика (последовательно с резистором на 1,5 кОм) и эту цепь подключаете параллельно входу ШС (обязательно оконечник 4,7 кОм). В этом случае при сработке датчика сопротивление цепи становится равным 1,5 кОм - что соответствует сигналу "Пожар".


    Вопрос от: Дмитрий Зайков

    Здравствуйте подскажите пожалуйста как проверить ИПДЛ-II, закрываю его рукой ,показывает режим неисправность , а пожар ,непоказывает! подключен к сигнал 20 смд правильно, или я не так проверяю ,подскажите пожалуйста кто знает

    • Ответил: Алексей Ельников

      Здравствуйте. П 8.1 "Проверка параметров извещателя в режиме формирования сигнала «ПОЖАР» производится на предприятии - изготовителе или специализированными лабораториями с использованием специальных технических средств при огневых испытаниях." - http://www.npfpol.ru/pub/694.doc


    Вопрос от: Наталья Еремеева

    Подскажите, пожалуйста, можно ли ИПДЛ-Д-II/4р подключать к ППКОП "Гранит-24", т.к. из ШС можно потреблять ток 1,5мА, а суммарный ток у комплекта линейника в деж. режиме аж 15мА. Если нет, то с каким прибором ППК работает линейник?

    • Ответил: Алексей Ельников

      ИПДЛ-Д-II/4Р (а конкретнее, блок приемника инфракрасного излучения (БП)) подключается к зонам контроля ППКОП "Гранит-24" своими тревожными выходами «-Ш1+» и «-Ш2+», а питание заводится на отдельные клеммы - «-12В+». Так что - смело подключайте.


    Вопрос от: Алексей макаров

    Извещатель ИПДЛ-Д-11/4Р настраивается согласно инструкции по стрелочному вольтметру. Запускается в норальном режиме и работает ровно 1 минуту и 5 секунд и срабатывает на неисправность. то же самое в ближней зоне 3-4 метра. Что с ним можно сделать?

    • Ответил: Алексей Ельников

      Выход ИПДЛ в режим НЕИСПРАВНОСТЬ возможен по двум причинам:
      1 Питание ниже или выше нормы или большой уровень пульсаций.
      2 Уровень сигнала ниже или выше допустимого.


    Вопрос от: Оксана Барсукова

    Здравствуйте,подскажите пожалуйста: сколько извещателей ИПДЛ-Д-II/4Р можно подключать в один шлейф?

    • Ответил: Алексей Ельников

      Здравствуйте, смотря к какому ППКОП, но не более 20 шт. в один ШС, а то пожарные будут "языками цокать".


    Вопрос от: Кравченко Андрей Викторович

    Здравствуйте. В паспорте на ИПДЛ-Д-II/4Р я не нашел величину тока, потребляемого в режиме тревоги. Подскажите, какие значения брать для расчета источника питания. Спасибо.

    • Ответил: Бялый Михаил

      Вот здесь посмотрите http://www.npfpol.ru/pub/ipdl-d-i-4_re.pdf, по-моему, 130 мА

    • Ответил: Алексей Колтышев

      Ток потребления извещателя в дежурном режиме:
      блоком излучателя (БИ) – не более 8 мА;
      блоком приемника (БП) – не более 15 мА.
      Максимальная потребляемая мощность по питанию извещателя – не более 0,3 Вт.
