Z-5R контроллер для замков

  • Код товара: 031-042
  • Производитель: IronLogic

Контроллер для электро магнитного/электро-механического замка, до 680 пользователей

IronLogic Z-5R Z-5R изображение 2Z-5R изображение 3
Превью товара 1
Превью товара 2
Превью товара 3
380.00 руб.
Цена
1 год

гарантии

Вернем 11 рублей

Наличие:На складе в Москве: ул. Вольная: > 10 шт. ул. Ак. Арцимовича: 9 шт.

Рейтинг: 4.89

Основные характеристики:

  1. Низкая цена
  2. Защита от неправильного включения
  3. Выбор типа замка
  4. Режим ACCEPT*
  5. Режим TRIGGER*
  6. Режим Консьерж*
  7. Быстрый монтаж и подключение
  8. Программирования мастер-ключей, блокирующих ключей
  9. Записи содержимого памяти контроллера в ключ DS1996 и наоборот
  10. Программирования с ПК (с помощью адаптера Z-2)

*Режим ACCEPT - позволяет восстановить базу данных ключей. Активизировав режим ACCEPT контроллер разрешает доступ всем подносимым ключам и при этом заносит их ID в свою память. Тем самым, проработав несколько дней в режиме ACCEPT, контроллер формирует новую базу данных ключей.
*Режим TRIGGER - управление работой замка: вкл./выкл. Одно касание ключа- замок закрыт; второе касание ключа - замок открыт. Режим TRIGGER удобен в случаях, где необходимо открывать или блокировать дверь на определенный период (рабочий день, перерыв и т.д.)
*Режим Консьерж - управление разрешением доступа. Блокирующий ключ, разрешает или запрещает открывание двери всем остальным прописанным ключам. Режим Консьерж удобен в случаях, где необходимо выполнить условие при котором нельзя входить в помещение если там нет ответственного лица (хозяин блокирующего ключа).

Технические характеристики:

  • Напряжение питания: 8-18V DC
  • Ток потребления: 20 mA
  • Ток коммутации: 5А
  • Количество ключей/карт (max): 1364 шт.
  • Тип ключей:DS1990A, RFID карточки/брелки
  • Встроенная энергонезависимая память (EEPROM)
  • Выходы МДП транзистор: 1шт.
  • Количество подключаемых считывателей: 1шт.
  • Установка длительности открывания замка: от 0 до 220 cек. Световая/Звуковая индикация режимов работы: встроенный зуммер, светодиод
  • Перемычка для выбора типа замка: электромагнитный, электромеханический
  • Рабочая температура: от -30°С до +50°С
  • Габаритные размеры (mm): 45х25х14

Применение:

Предназначен для управления электромагнитными и электромеханическими замками. Габариты изделия позволяют устанавливать его, как и внутри замка, так и отдельно. Работает с ключами Touch Memory DS1990А и с RFID картами/брелками.

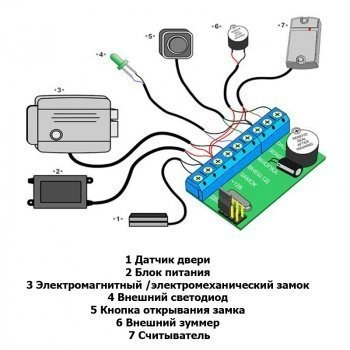

Контроллер Z-5R позволяет подключить следующее оборудование:
•1• Датчик открытой двери
•2• Блок питания
•3• Электромагнитный/электромеханический замок
•4• Внешний светодиод
•5• Кнопка открывания замка
•6• Внешний зуммер
•7• Считыватель Matrix-II

Преимущества покупки в ТД Актив-СБ:

    Информация о технических характеристиках, комплекте поставки и внешнем виде товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях

    Сертификаты и паспорта:
    Консультации по оборудованию

    Задайте вопрос специалисту о Z-5R контроллер для замков


    Вопрос от: Антон

    Как подключить 2 считывателя к одному контролеру? по какой схеме? Спасибо.


    Вопрос от: Ольга

    Хочу запитать электромеханический замок и контроллер Z-5R от разных блоков питания. Можно ли для этого на выход контроллера вместо замка подключить реле устройства УК-ВК-3, а замок подключить через н.о. контакт этого реле к др. блоку питания?. Какие еще радиоэлементы (диоды. резисторы и т д) надо включить в эти цепи?. Заранее благодарю за ответ.

    • Ответил: Шаталов Владимир Иванович

      Добрый день! Да такая схема подключения возможна, так как токи коммутации устройств в пределах нормы, дополнительных радиоэлементов не надо.


    Вопрос от: Денис

    День добрый. Подскажите как увеличить время открывания замка без мастер ключа и подключения ПК?

    • Ответил: Алексей Ельников

      Здравствуйте. Никак. Увеличить время открывания можно только двумя путями:
      1. с помощью мастер-ключа и кнопки открывания
      2. с помощью адаптера Z-2 EHR и компьютера с программой "BaseZ5R"


    Вопрос от: Илья Сотников

    Здравствуйте! Используем контроллер z-5r, который при считывании карты подает напряжение ( - минус) на два автомобильных пятиконтактных реле. Через непродолжительное время контроллер начинает постоянно подавать напряжение независимо от режима его работы. Подскажите, с чем это может быть связано ? Уже второй контроллер так себя ведет. Спасибо.

    • Ответил: Алексей Ельников

      Здравствуйте. Поставьте в цепь питания катушек реле диод: http://goo.gl/y1ldoy


    Вопрос от: Лопатников Андрей Анатольевич

    Подойдет ли считыватель vizit RD-3 к контроллеру z-5r?

    • Ответил: Никита Исаев

      Здравствуйте!
      Контроллер работает с данными типами: Тип ключей:DS1990A, RFID карточки/брелки
      С уважением, Исаев Никита


    Вопрос от: Денис Яцин

    Подскажите, на предприятии установлен считыватель Полис-51 без всякого контроллера. Работает нестабильно - бывает панель отключается, гаснет диод, и запустить можно только отключив-включив заново, в чем может проблема в отсутствии контроллера или Полис-51 не удачная модель? Если да посоветуйте лучший готовый вариант с кнопочным вариантом.

    • Ответил: Алексей Ельников

      Z-5R для кодовых панелей "Полис" не нужен, в них уже встроен контроллер. Попробуйте заменить блок питания (бывает и в этом причина) - так дешевле будет. Из альтернатив - рассмотрите антивандальные контроллеры Smartec: http://goo.gl/dbyc3U


    Вопрос от: Игорь Ковдя

    Подскажите в чём проблема-при нажатии кнопки вызова на вызывной панели домофон видит вызов,но при нажатии кнопки на домофоне открыть замок-замок не открывается,хотя с кнопки стоящей у выхода замок открывается?

    • Ответил: Алексей Ельников

      провода от вызывной (те которые для управления замком) точно заведены на контроллер?

    • Ответил: Игорь Ковдя

      Спасибо разобрался,думал накрылась вызывная панель,а оказалось обрыв провода в земле.


    Вопрос от: Александр а

    Добрый день! Подключил домофон, вызывную панель,кнопку выхода, замок, считыватель. Проблема в том,что когда подношу карту к считывателю, он открывает дверь через раз! может открыть после 20 прикосновения! в чем проблема?????

    • Ответил: Алексей Ельников

      Здравствуйте, проблемы может быть две:
      1. длинный провод с малым сечением от считывателя до контроллера, решение - переместить контроллер ближе к считывателю и заменить кабель
      2. считыватель установлен на металлической поверхности, решение переставить считыватель подальше от металлических изделий.

    • Ответил: Александр а

      Спасибо, а какое сечение лучше всего использовать? проблема в контроллере не может быть?

    • Ответил: Александр а

      Спасибо, а какое сечение лучше всего использовать? проблема в контроллере не может быть?

    • Ответил: Алексей Ельников

      вряд ли проблема в контроллер, сечение кабеля от 0,5 мм.

    • Ответил: Александр а

      Поменя сечение на считыватели! все равно работает через раз! подскажите................


    Вопрос от: Артем Гладков

    Т.е напряжение на замок не подается даже по истечении времени таймера открытой двери?

    • Ответил: Алексей Ельников

      Питание замка контроллер подает/снимает соответственно установленным настройкам: "время открытия двери" - по умолчанию 3 сек., изменить можно с помощью МАСТЕР-ключа и кн.выход.


    Вопрос от: Артем Гладков

    Z-5R контроллер, датчик открытой двери влияет на состояние цепи замка? Т.е. пока датчик не замкнется, напряжение на замок не подается?

    • Ответил: Алексей Ельников

      При подключенном датчике открытой двери, контроллер отсчитывает, после поднесения ключа/карты к считывателю, время открытия двери, процесс этот сопровождается пищанием зуммера. Если дверь открыта больше этого времени, то внутренний зуммер продолжает пищать до тех пор пока дверь не закроется. Т.е. это удобно когда нет дверного доводчика, и контроллер пищанием дает знать прошедшему что дверь не закрыта. Питание замка контроллер подает/снимает соответственно установленным настройкам.


    Вопрос от: Алексей Беляев

    Здравствуйте!У Вас был подобный вопрос, если чесно не совсем понял!У меня есть видеодомофон(монитор) вызывная панель (звонок), замок и контроллер с считывателем, блок питания 12 вольт. При подключении домовон- вызывная панель- замок все работает, но необходимо замок открывать как с монитора кнопкой так и с карточки, если контроллер подпитываем с домофона, то он же включаеться когда поступают 12 вольт, тоесть нажимаеться кнопка.если контроллер подключаем к блоку питания, замок к нортроллеру и считыватель, то как тогда связать это с вызывной манелью, с домовонм, там же 12 вольт я так понимаю тоже ...боюсь спалить контроллер питание же разное думаю может необходимо релле какоето или я не правильно схему понял, буду благодарен за ответ!!

    • Ответил: Алексей Ельников

      Здравствуйте, контроллер запитывайте от блока питания, замок запитайте от контроллера. Провода для управления замком (на вызывной панели) заведите на контроллер ("кнопка выход").

    • Ответил: Алексей Беляев

      Запитывать нужно через реле?


    Вопрос от: Максим Кочуров

    Доброе время суток! Столкнулся с такой проблемой, считыватель MATRIX- III EH не работает с контроллером Z-5R. В наличии три комплекта, что я только не делал, работать вместе отказываются. Что можете посоветовать?! Подключаю MATRIX- II EH всё работает просто превосходно.

    • Ответил: Алексей Ельников

      Здравствуйте. У Matrix III есть два режима работы в протоколе ТМ: однократная передача и эмуляция протокола.
      Эмуляция работает на 100%, однократная передача не на всех контроллерах. Проверьте оба режима.

    • Ответил: Максим Кочуров

      В том то вся и загвоздка, что ни в каких режимах не работает. Не выбрасывать же их...


    Вопрос от: Валерий Твердохлебов

    могу ли я использовать один мастер ключ на несколько Контроллер Z-5R ?

    • Ответил: Алексей Ельников

      да, можете.


    Вопрос от: Кирилл Сухих

    Здраствуйте. Купил контроллер Z5R и считыватель FLY 2EM stork, судя по всему устройства друг к другу не подходят? Стоит заменить на MATRIX считыватель или все таки как то закомутировать их можно?

    • Ответил: Бялый Михаил

      Добрый день. Считыватель должен иметь протокол, эмулирующий протокол Touch Memory.


    Вопрос от: Александр Родимов

    Можно ли подключить к контроллеру Z-5R два электромагнитных замка ?

    • Ответил: Алексей Ельников

      Выход контроллера "замок" способен коммутировать до 5 А (18 В), смотрите суммарный ток потребления замков, не забывайте про мощность блока питания.


    Вопрос от: Виталий Ищенко

    Люди помогите советом. Есть Z-5R контроллер, кнопка открывания, электромеханический замок расположен в 30м кабелем UTP 5e, блок питания 2А. Идёт потеря ампеража(без расстояния замок срабатывает от 2А блока питания). Поможет ли в этой ситуации установка 5А блока питания?

    • Ответил: Алексей Ельников

      БП-5А не поможет, т.к. выдает те же "строгие" 12В на выходе. Возьмите АТ-12/30, он имеет регулировку выходного напряжения(12...14,5 В). "Для регулировки необходимо снять верхнюю крышку корпуса и с помощью подстроечного резистора установить необходимое напряжение на выходе" - из инструкции.


    Вопрос от: Нурия Волосатова

    Добрый день, работал контроллер недели две, потом перестал читать ключи, поставили другой Z-5, то же самое, затем в третий раз заменили на новый и запрограммировали через мастер-ключ и проработав еще дней 20 - снова не "читает" ключи. Что делать?( Подскажите пожалуйста, клиент живет далековато, чтобы к нему ездить постоянно из-за контроллера.

    • Ответил: flex flex

      Вызовите шамана, пусть он повесит тотем на это "проклятое" место и прогонит злых духов. А лучше пропишите ключи в контроллер без мастер-ключа, а с помощью перемычек. Предполагаю что мастер-ключ отдаете "ответственному" лицу, а лицо ведет себя безответственно и мастер-ключом стирает базу ключей из памяти контроллера.


    Вопрос от: Роман Пилипенко

    Схема подключения собрана верно, неожиданно считыватель touch memory перестал считывать ключи. Манит держит по кнопке выхода открывает дверь. Подскажите в чем может быть причина?

    • Ответил: Алексей Ельников

      нарушение контактов, обрыв кабеля, окисел на металлической рабочей поверхности считывателя - проверьте перечисленное

    • Ответил: Роман Пилипенко

      Кабель проверил считыватель, чистили. Думаю заменить считыватель

    • Ответил: Роман Пилипенко

      питание на светодиод на считывателе приходит.


    Вопрос от: Юрий Иванович Молчанов

    ВОЗМОЖНО ЛИ , если да то как,вызывную панель аудиодомофона JSB-A05 ,а также трубку ЦИФРАЛ КС, подключить к контроллеру Z-5R

    • Ответил: Алексей Ельников

      Ни то, ни другое, не возможно: JSB-A05 и "Цифрал КС" абсолютно разные системы (никаких блоков сопряжения не существует). Подключение Z-5R к домофонам возможно только по "сухому контакту" - JSB-A05 и "Цифрал КС" такого выхода не имеют.


    Вопрос от: Николай Мальцев

    Здравствуйте..Купил контроллер Z-5R и считыватель FLY-2 при первом включении все идет как в инструкции т.е длинный сигнал 16 сек..подношу в это время кару которую хочу сделать "мастер" он ее не запоминает..так же не запоминает вообще карты в режиме 3 при помощи перемычки..подскажите пожалуйста в чем дело(сочитаются ли они вообще?)

    • Ответил: Алексей Ельников

      Здравствуйте. Контроллер с считывателями Matrix (эмулирующими ТМ) работает, проверьте установлена ли перемычка, задающая формат выходного сигнала - http://goo.gl/AudtE


    Вопрос от: Алексей Чупрынин

    долгое время стоял контролер все прекрасно работало но в один прекрасный день перестал считывать карты и записывать их, стирал память пытался по новому записать ни чего, в чем может быть причина?

    • Ответил: vitiv cl

      Видимо вышел из строя вход DALAS. Причина и способ лечения скорее всего тут:
      http://acorns.7bk.ru/viewtopic.php?id=52
      Если руки умелые, то и вылечитть можно:
      http://acorns.7bk.ru/viewtopic.php?id=51


    Вопрос от: Арман Искаков

    здраствуйте! хотелось бы узнать, я сегодня снял accordte- ml2 и в место него поставил z-5r могу ли использовать те же ключи ТМ программировании контроллера z-5r

    • Ответил: Бялый Михаил

      Добрый день. Вам просто надо заново прописать все ключи на z-5r. Подробности в инструкции.


    Вопрос от: Виталий Ищенко

    Добрый день. Подскажите пожалуйста, могу ли я использовать следующую конфигурацию. Контроллер Z-5R c кнопкой открывания двери, управляющая открытием эмеханическим замком питанием 12В на расстоянии 30м(кабель UTP-5e).

    • Ответил: Алексей Ельников

      Здравствуйте, можете. Падение напряжения по проводам у замка будет незначительным.

    • Ответил: Виталий Ищенко

      Алексей, ещё вопрос. Можно ли использовать контроллер без считывателя только с кнопкой открытия?

    • Ответил: Алексей Ельников

      можно


    Вопрос от: Петр Бютнер

    Здравствуйте. У меня вопрос:имеется вызывная панель Vizit БВД -403CPL и Монитор VIZIT M-436C и электромеханический замок Elettrika 1A731 и контроллер Z-5R к которому подключается считыватель Matriх II EH. Каким образом следует подключать домофон к Z-5R чтобы замок открывался и от монитора и от считывателя.

    • Ответил: Алексей Ельников

      Здравствуйте. Выход с домофона/вызывной панели (НР-контакты) подключаете параллельно кнопке "ВЫХОД". Замок подключаете к контроллеру Z-5R.


    Вопрос от: Александр Кудряшов

    Здравствуйте. Совместимы ли Z5-R и считыватель C2000 Proxy H с брелками Min Tag (стандарт EM-Marine)?А то при использовании данного считывателя, брелки не считываются.При смене считывателя на Matrix-2 все работает.

    • Ответил: Алексей Ельников

      Здравствуйте, все совместимо - проверено. Скорей всего неисправность C2000 Proxy H, поэтому брелоки и не можете занести в память контроллера.

    • Ответил: Александр Кудряшов

      Пробовал на двух считывателях С2000 Proxy Н не считывают оба(Оба заведомо исправные).
      Может схема подключения С2000 Proxy H как-то отличается от схемы подключения Matrix-2?
      Все как в паспорте? Надо бы их сдружить вместе c Z-5R.


    Вопрос от: Роман Гладилин

    Здравствуйте! Плату подключил, все работает за исключением дополнительного светодиода (не загорается ни при каких обстоятельствах). Не понятен принцип работы датчика открытой двери? Делал связку с герконами, светодиод не загорается (полярность менять пробовал). Заранее благодарен.

    • Ответил: Алексей Ельников

      Здравствуйте, при подключенном герконе, если дверь открыта больше заданного "времени открытия двери", зуммер контроллера будет пищать до тех пор пока не закроется дверь. По поводу светодиода - он исправный?

    • Ответил: Роман Гладилин

      Спасибо за ответ! Светодиод исправный. И геркон находился в разомкнутом положении длительное время, однако никакого извещения не происходило.


    Вопрос от: Станислав Тушков

    Доброго времени суток!!!!!Подскажите пожалуйста, смогу ли я подключить считыватель ProxPoint Plus к контроллеру Z-5R????????? Пытался разобраться со стандартами карт и считывателей, запутался в конец!!!!!!!!!!

    • Ответил: Алексей Ельников

      Здравствуйте, заставить работать считыватель ProxPoint Plus совместно с контроллером Z-5R Вы не сможете, т.к. контроллер поддерживает только формат Dallas (Touch Memory) или его эмуляцию. ProxPoint Plus выдает данные в формате Wiegand. Проверена работа контроллера с считывателями Matrix http://goo.gl/cIbmM

    • Ответил: Станислав Тушков

      Спасибо большое за ответ!!!!!!!!!!!


    Вопрос от: Алексей Козлов

    Добрый день. Подскажите какой считыватель (уличного исполнения!!!) можно подключить к этому контроллеру? Заранее спасибо.

    • Ответил: Алексей Ельников

      Здравствуйте, рассмотрите MATRIX- III EH Cчитыватель proximity-карт, вх. протокол: EM-Marine/HID 8см - температурный диапазон - -40...+50. Правда назвать его вандалозащищенным нельзя - /prod-6571.html


    Вопрос от: Александр Антоненко

    В здании система контроля доступа на основе контролера Northern со считывателями HID ProxPoint Plus 6005/ Все пользуются HIDproximity картами. На удаленных воротах стоит электромеханический замок на Z5R с ТМ-2003(dl1990) . Неудобно сотрудникам носить с собой и карточку и ТМ. Посоветуйте решение для управлени воротами с помощью той же катрочки. Возможно ли это? Спасибо.

    • Ответил: Алексей Ельников

      Выбрасываете считыватель ключей, и вместо него ставите считыватель MATRIX- III EH ( /prod-6571.html ) Считыватель обязательно подключаете по схеме "эмуляция Dallas" (инструкция идет вместе с считывателем). Считыватель полностью совместим с контроллером Z-5R

    • Ответил: vitiv cl

      А еще лучше поставить CPZ-2L, это проще, прямо вместо контактора для ключей.
      http://goo.gl/0mTOV


    Вопрос от: коля курачкин

    здраствуйте.Большая просьба : перешлите мне на мыло Инструкцию по програмированию Z-5R , на мыло nissun81@mail.ru Зарание огромное спасибо.

    • Ответил: Алексей Ельников

      здравствуйте, проверьте почту

    • Ответил: коля курачкин

      Ещё раз большое спасибо!


    Вопрос от: Илья Зарубин

    Здравствуйте, можно ли подключить вместо "Matrix-II" порт Touch Memory

    • Ответил: Алексей Ельников

      Здравствуйте, да можно.


    Вопрос от: Сергей Семененко

    Здравствуйте!Пытался подключить вызывную панель к эл-магн замку без контроллера. Это в принципе возможно? У меня при нажатии кнопки открывания двери (с видеодомофона) дверь открывается, но после отпускания кнопки замок уже не закрывается.

    • Ответил: Алексей Ельников

      Здравствуйте, схема проверена не один раз. Проблема или с контроллером или с замком.

    • Ответил: Сергей Семененко

      Вы не поняли вопроса, я не стал покупать контроллер к электромагнитному замку, т.к. мне не нужны электронный ключи. Вопрос: Можно ли подключить схему Видеодомофон-вызывная панель-эл.магн замок без контроллера и если да, то как?

    • Ответил: Алексей Ельников

      можно, нужно еще реле УК-ВК/01. Напряжение на управляющие контакты реле будете подавать с помощью встроенного реле вызывной панели, т.е. вместо замка к панели цепляете это реле. А уже УК-ВК будет выступать как "выключатель", т.е. будет размыкать цепь питания замка, по команде от домофона.


    Вопрос от: Дворников Иван

    Здравствуйте. У меня почему-то инструкция на данный контроллер открывается просто как набор символов. Если можно, Пришлите инструкцию на email: dvornikov26@gmail.com

    • Ответил: Алексей Ельников

      Здравствуйте, выслал.


    Вопрос от: Лысов Илья

    Добрый день!пришел Z-5R без коробочки, просто плата. Вопрос - если я нижнюю сторону платы, где находятся микроэлементы залью пластиком, при помощи клеевого пистолета, в целях защиты от механических повреждений - не повредит ли это контроллер ??? спасибо.

    • Ответил: Алексей Ельников

      Здравствуйте, не повредит, заливают и строительным силиконом...


    Вопрос от: Алексей Ельников

    Дайте адрес своей электронной почты - сброшу инструкцию

    • Ответил: александр рыбкин

      alexandr0024@mail.ru Большое спасибо ))!

    • Ответил: александр рыбкин

      получил ) ещё раз огромное спасибо !!!!


    Вопрос от: Алексей Ельников

    Странно, у меня тоже Adobe, но все в порядке - открывает (файл _.pdf).

    • Ответил: александр рыбкин

      Понимаете срочно нужна маркировка по перемычкам если не трудно можете выслать на мой майл или скажите куда подьехать может у вас сть копии инструкций


    Вопрос от: александр рыбкин

    где найти инструкцию програмирования контроллера Z-5R ?

    • Ответил: Алексей Ельников

      Зарегистрирутесь у нас на сайте, на странице контроллера Z-5R есть строка паспорт - левой клавишей клик и сохраняете.

    • Ответил: александр рыбкин

      я зарегистрирован но когда пытаюь скачать паспорт запрашивает программу открытия у меня стоит адобе ридер и винрар но они не открывают

    • Ответил: александр рыбкин

      осонвное что интересует это установка перемычек для занесения новых ключей без мастера

    • Ответил: vitiv cl

      сайт производителя http://goo.gl/xLzrF


    Вопрос от: Сергей Михайлов

    Можно ли подключить к контроллеру Z-5R два контактора?

    • Ответил: Алексей Ельников

      Можно, только тогда увеличивайте сечение провода.

    • Ответил: vitiv cl

      Можно хоть 20. Только используйте для проводки витую пару. Зайдите сюда, много полехного по Z5R.
      http://goo.gl/Su6by

    Самовывоз:
      Доставка курьером:
        Пункт выдачи:
          Транспортные компании:
            EMS Почта России:
              Отзывы покупателей:

              Оставьте Ваш отзыв о товаре IronLogic Z-5R
