Комплект видеодомофона с электромагнитным замком. Состав: Вызывная панель, Кабель 4х0.5 мм, Видеодомофон, Аккумулятор, Замок, Источники бесперебойного питания, Ключи Touch Memory, Контроллер для замков, Считыватель Touch Memory
Комплект видеодомофона с электромагнитным замком, позволит контролировать доступ в помещение (квартиру, офис, дом и т.д.) и вести наблюдение за пространством перед входной дверью или другими интересующими местами. При этом есть возможность дистанционно управлять электромагнитным замком и осуществлять проход по ключам.
Основная особенность использования электромагнитного замка заключается в требованиях противопожарной безопасности (при снятии напряжения, например, в результате повреждения проводки, дверь становится открытой). Большим плюсом так же является огромная наработка на отказ, отсутствие механически подвижных частей (как в обычных или электромеханических замках) означает что в электромагнитном замке просто нечему ломаться
Открыть замок изнутри можно с домофона или воспользовавшись кнопкой открытия двери, снаружи дверь открывается ключами, максимально возможное кол-во ключей в памяти 1364 штуки. Сила удержания замка на отрыв 500кг.
Для длительной безаварийной работы электромагнитного замка, его рекомендовано устанавливать вместе с дверным доводчиком, такое решение существенно снижает ударные нагрузки на замок и обеспечивает комфортное закрытие двери. Дверной доводчик не включен комплект т. к. он выбирается под разные типы и размеры дверей, но при заказе комплекта его можно добавить сообщив об этом менеджеру, замок так же можно заменить.
За открытие дверей по ключам и логику работы замка отвечает контроллер Z-5R, его можно разместить в корпусе замка, но заводить и подключать провода будет неудобно, для удобства в комплект была включена коммутационная коробка, в ней удобно размещается контроллер и легко заводятся провода, коробка защищена от попадания влаги, а места входов кабелей можно дополнительно влагоизолировать.
Задачи:
- Подача звукового сигнала
- Осмотр прилегающей территории и пространства перед дверью
- Открытие двери:
- Снаружи - ключами ТМ
- Изнутри - кнопкой домофона, кнопкой выхода (размещается рядом с дверью или на двери)
Цели:
- Контроль доступа по ключам
- Контроль пространства перед дверью
- Аудио переговоры с посетителями посредством переговорного устройства.
Внимание: подключать вызывную панель и камеру к видеодомофону кабелем КСПВ на удалении более 15 метров не рекомендуется, кабель КСПВ не оснащен экранам и не устойчив к электромагнитным помехам. Для подключения вызывной панели на удалении более 20 метров рекомендуется использовать кабель КВК.
Изменить длину кабеля КСПВ или добавить КВК можно при заказе, сообщив об этом менеджеру, кабель отрезается только кратно 25 метрам.
Основные особенности Видеодомофона Amelie:
- Дизайн монитора 7 дюймов прост и изящен, все управление осуществляется сенсорными кнопками.
- Подключение 2-х вызывных панелей и 2-х видеокамер
- Возможность подключения до 4-м мониторов в одной системе с широкими возможностями адресного интеркома
- Возможность работы как в индивидуальном, так и в многоквартирном режиме.
- Совместимость с большинством моделей отечественных вызывных панелей
- Цвет корпуса: белый или черный
- Накладная установка;
- Поддержка русского языка;
- Питание от сети переменного тока 220В
Технические характеристики Walle:
Питание
|
12В ± 1В пост. тока
|
Потребляемая мощность
|
не более 2Вт
|
Рабочая температура
|
от -20 до+50С
|
Матрица
|
700 ТВЛ
|
Подключение
|
4 провода
|
Система цветности
|
PAL
|
Подсветка
|
Белая, светодиодная
|
Угол обзора по горизонт.
|
50 град.
|
Материал корпуса
|
Алюминий
|
Минимальная освещенность
|
0.1 люкс на объекте(подсветка включена)
|
Тип установки
|
Накладная
|
Реле замка
|
Есть, 12В/5А
|
Габариты
|
40 x 120 x 23 мм
|
Основные особенности ML-395:
- предназначен для использования в системах контроля доступа и автоматики пожарных и запасных выходов, а также в помещениях, где предъявляются самые жесткие требования к исполнительному механизму
- высокая надежность;
- исключительная износоустойчивость;
- вандалозащищенность.
- напряжение питания, постоянное — 12В
- потребляемый ток, не более — 0,64А
- нулевая остаточная намагниченность
- размер отсека блока электроники: 52×63×36 мм
- диапазон рабочих температур от -30оС до +50оС
- габариты: 267×70×40 мм
- масса — 5,5 кг.
- в комплект замка входят уголок, якорь, крепежный набор
Основные особенности Z-5R:
- Защита от неправильного включения
- Выбор типа замка
- Быстрый монтаж и подключение
- Программирования мастер-ключей, блокирующих ключей
- Программирования с ПК (с помощью адаптера Z-2)
- Режим ACCEPT- позволяет восстановить базу данных ключей. Активизировав режим ACCEPT контроллер разрешает доступ всем подносимым ключам и при этом заносит их ID в свою память. Тем самым, проработав несколько дней в режиме ACCEPT, контроллер формирует новую базу данных ключей.
- Режим TRIGGER- управление работой замка: вкл./выкл. Одно касание ключа - замок закрыт; второе касание ключа - замок открыт. Режим TRIGGER удобен в случаях, где необходимо открывать или блокировать дверь на определенный период (рабочий день, перерыв и т.д.)
- Режим Консьерж - управление разрешением доступа. Блокирующий ключ, разрешает или запрещает открывание двери всем остальным прописанным ключам. Режим Консьерж удобен в случаях, где необходимо выполнить условие при котором нельзя входить в помещение если там нет ответственного лица (хозяин блокирующего ключа).
Устанавливается недалеко от считывателя Touch Memory, варианты установки:
-
- непосредственно в замок - антивандальный вариант, может не влезть и неудобно подключать провода
- в распаячную коробку (включена в комплект) - удобный монтаж и подключение, легкий доступ для обслуживания и настройки. Коробка пластиковая могут сорвать или повредить.
- Z-5R в монтажной коробке

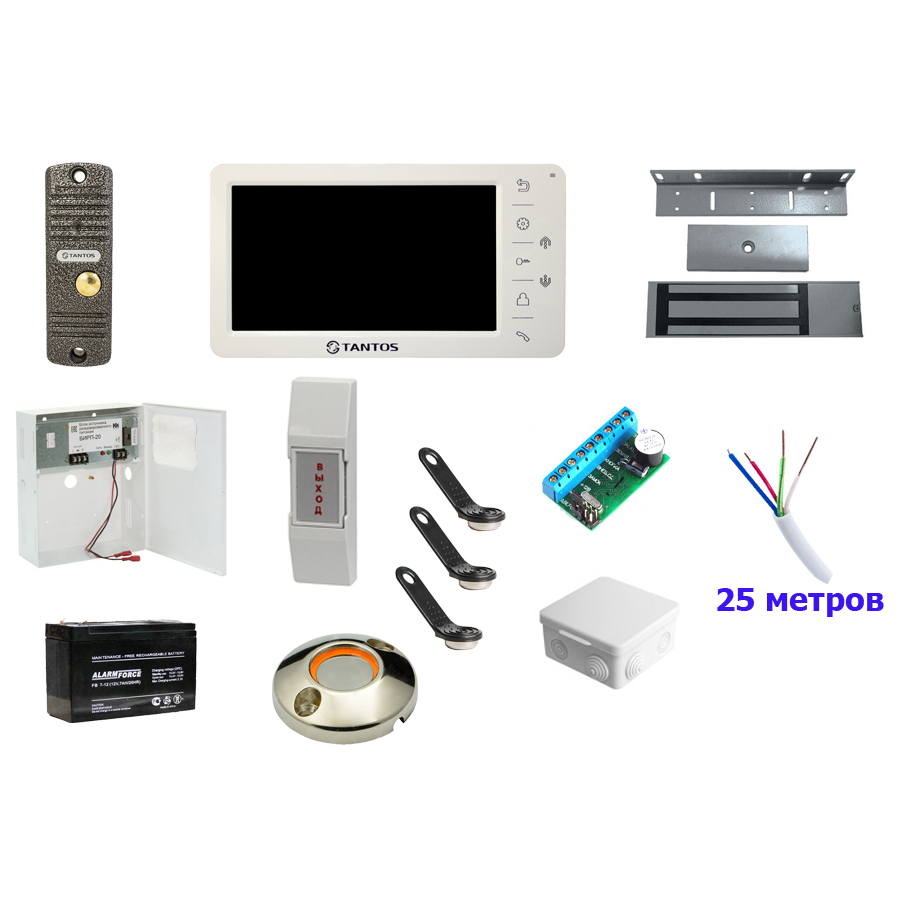

Состав комплекта:
Amelie (White) | Видеодомофон с 7 дюймовым дисплеем (управление кнопками на консоли). Русифицированное экранное меню, простое управление функциями, интерком. Возможности подключения: 4 монитора, 2 вызывные панели, 2 видеокамеры. Питание: 100-240 В, 50-60 Гц (блок питания встроенный). Цвет белый. | 1 шт |
Walle (серебро) | (цвет: серебро) Цветная вызывная панель видеодомофона (накладная), ИК подсветка, 4-х проводная с регулировкой громкости динамика, вандалозащищенная, с козырьком и уголком. 700 ТВЛ | 1 шт |
ML-395 (Б/Э) | Замок электромагнитный без электроники, удержание 500 кг, 267x70x40, 4.6 кг, DC12B/0,55A уголок в комплекте | 1 шт |
БИРП 20 | Источник бесперебойного питания для электропитания слаботочных систем13,7 В ± 0,12%; 2,0 А, кратковременно до 2,5 А; под АКБ 7,0 Ач, диапазон входного напряжения 160-253В, ток заряда 110 мА, барьерные клеммные блоки | 1 шт |
АКБ 12-7 SF (SF 1207) | Аккумуляторная батарея, напряжением 12В и емкостью 7Ач. | 1 шт |
Z-5R | Автономный контроллер для электромагнитного/электромеханического замка, до 680 пользователей | 1 шт |
CD-TM01 | Cчитыватель антивандальный, накладной Touch Memory (хром). Имеет подсветку по контуру центрального контакта (красный цвет). Подсветка работает от 3В, 5В, 12В (встроенный резистор). | 1 шт |
ST-EX011SM | Кнопка пластиковая, накладная, НЗ/НР контакты, размер: 76х23х14 мм | 1 шт |
40-0210 | Коробка распределительная для о/п безгалогенная (HF) 80х80х40 (105шт/кор) (40-0210). Коробка распределительная применяется при прокладке электропроводки по стенам, потолкам зданий и сооружений. Распаячная коробка так же применяется для механической защиты мест соединения проводов и кабелей, а так же для защиты от проникновения пыли, влаги и посторонних предметов. Коробки придают эстетичный вид местам соединения проводов. | 1 шт |
DS-1990A-F5 | Электронный TM ключ DS 1990A - F5 - предназначен для использования в системах ограничения доступа. Представляет собой микросхему памяти, размещенную в прочном герметичном корпусе, содержит уникальный 48 битный серийный номер. | 3 шт |
КСПВ 4х0,5 | Кабель для монтажа систем сигнализации с изоляцией из полиэтилена и оболочкой из ПВХ пластиката. Цвет оболочки — белый. | 25 метр |
При установке комплекта дополнительно вам могут понадобиться:
- Клеммы зажимные (бастрозажимные)
- Короб монтажный;
- Распаячная коробка
- Гофра;
- Стяжка для кабеля, изолента
