Gate-Wiegand-long Двухканальный удлинитель интерфейса Wiegand.

Двухканальный удлинитель интерфейса Wiegand. Комплект включает приемник и передатчик, связываемые по интерфейсу RS-485(до 1200м). Обеспечивает организацию двух независимых каналов передачи кодов Wiegand. Передатчик и приемник реализованы на аппаратной базе Gate-8000 со спец. микропрошивкой.

.

Двухканальный специализированный комплект преобразователей Gate-Wiegand-Long предназначен  для использования в системах контроля доступа в случае необходимости увеличения дальности передачи кода по интерфейсу Wiegand до 1000 метров.

ВАЖНО: Разработчики комплекта обращают внимание инсталляторов, что использовать данный инструмент целесообразно только при реально обоснованной необходимости и только квалифицированными специалистами, понимающими все сопутствующие условия, требования и возможные проблемы схем подключения с удалением считывателя от контроллера СКУД и исполнительного устройства.

Особенности комплекта
Двухканальный специализированный комплект преобразователей Gate-Wiegand-Long состоит из передатчика ТХ и приемника RX.

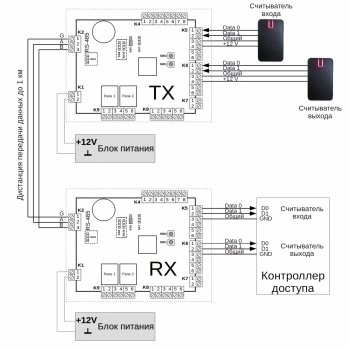

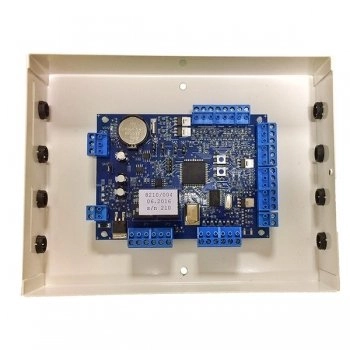

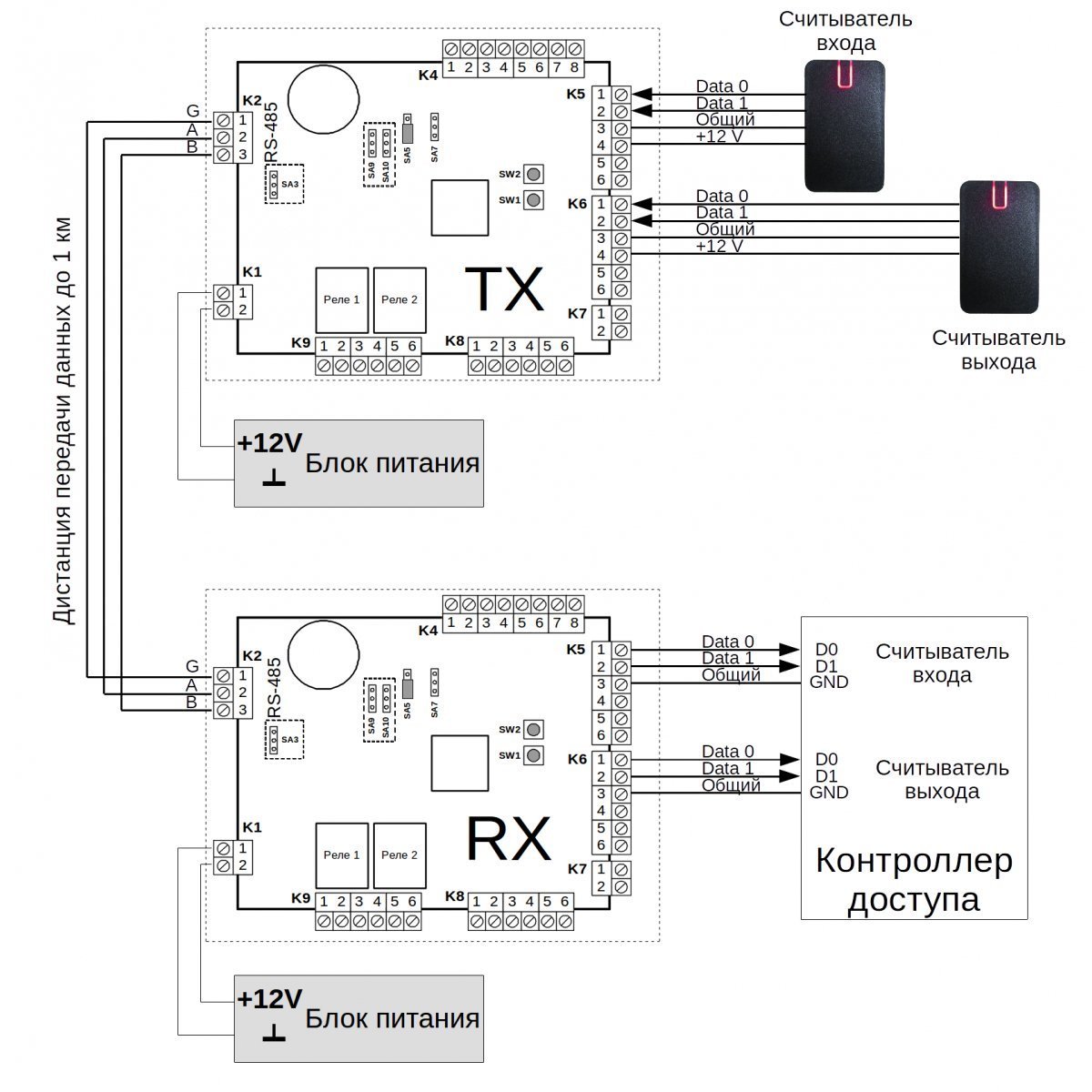

Задача удлинения интерфейса Wiegand решается путем преобразования интерфейса Wiegand считывателя  в RS-485, и обратно в Wiegand - для подключения ко входу контроллера СКУД. В качестве преобразователя-передатчика TX (Wiegand в RS) и преобразователя-приемника RX (RS в Wiegand) используется аппаратная платформа типового контроллера Gate-8000 с загруженной в нее специализированной микропрограммой приемника или передатчика. Оба преобразователя двухканальные, причем эти каналы независимы.

Преобразователь-передатчик (TX) обеспечивает прием Wigand кода от считывателя, его преобразование и передачу по интерфейсу RS-485  в сторону приемника RX. Преобразователь-приемник (RX) обеспечивает прием кода от передатчика по RS-485, его преобразование и передачу по интерфейсу Wiegand в контроллер СКУД. В приемнике предусмотрен специальный инструмент тестирования связи с передатчиком по линии RS-485.

Технические характеристики преобразователя (RX, TX)

• Напряжение питания                                       12 ± 0,3 V DC
• Потребляемый ток                                           не более 90 мА
• Интерфейс подключаемых считывателей     Wiegand 26 - 64
• Скорость обмена по RS-485                            19200 бит/с
• Температура окружающей среды                   от –30° до  +50°С
• Относительная влажность                               не более 90 %
• Габариты корпуса ШхВхГ мм                         200 х 155 х 40
