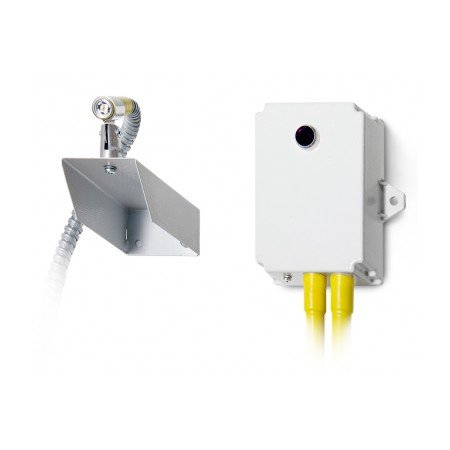

Спектрон-220 Ех ИК- извещатель пламени взрывозащищенный с выносным взрывозащищенным ЧЭ

взрывозащищенный извещатель пламени Спектрон-220 с выносным оптическим элементом (ОЭ), для закрытых помещений с малой площадью остекления. Максимальная площадь защиты 700 кв. м. Дальность обнаружения пламени 30 м по ТП5. Инерционность до 30 сек. Угол обзора 90°. Электронный блок: U-шс.9...28В. I деж - 0,2 мА, I пож 3-22мА. t от - 50 до +55°С. IP68. Габарит.разм. 125х130х35мм. Оптический элемент: маркировка взрывозащиты 0ExsIIT4,  IP66. Темп. диап. от - 60 до+120°С. Длина выносного оптоволоконного кабеля ОЭ от 1 до 45 м. (кратно 1 м) фиксируется  при оформлении заказа.  Для 2-х проводных ШС. Маркировка взрывозащиты электронного блока 1ExmIIT6Х.

Описание

Взрывозащищенный инфракрасный извещатель пламени Спектрон-220Ex с раздельной маркировкой взрывозащиты электронного блока и выносного чувствительного элемента.

Выносной элемент располагается в зонах класса «0», электронный блок — в зонах класса «1» производственных и складских помещений на расстоянии до 45 метров. Для взрыво- пожароопасных зон с выделением горючих газов, паров ЛВЖ, образованием взрывоопасных смесей, соляного тумана, постоянным воздействием пыли, химических и органических веществ.

Эффективны для покрасочных камер, кабельных колодцев и других особо взрывоопасных объектов (выносной элемент IP66, t — до +120 °С).
Извещатели с индексом «Р» в условном обозначении имеют релейный выход.

Область применения

Газоперекачивающие станции, объекты переработки и транспортировки нефтепродуктов и другие взрывоопасные объекты.
Для обеспечения герметичного перехода оптоволоконного кабеля выносного оптического элемента Извещателя, между зонами с различной степенью взрывоопасности, необходимо использовать герметизирующую муфту. При заказе необходимо указать расстояние от чувствительного элемента до муфты.

Пример оформления заказа

Взрывозащищенный извещатель пламени Спектрон-220:

L=12м (кратно 1м);
длина кабеля чувствительного элемента от электронного блока (извещателя) до ГМ =3м;
количество 15 шт:

L – длина оптического кабеля в металлорукаве.
ГМ – герметизирующая муфта.

Инфракрасные извещатели пламени взрывозащищенные Спектрон-220Ex, Спектрон-220Р Ex внесены в номенклатурный Справочник МТР ОАО «Газпром»
Коды МТР 3038483, 3038484

Технические характеристики электронного блока

Характеристики выносного чувствительного элемента

Параметры электропитания

* задается пользователем
