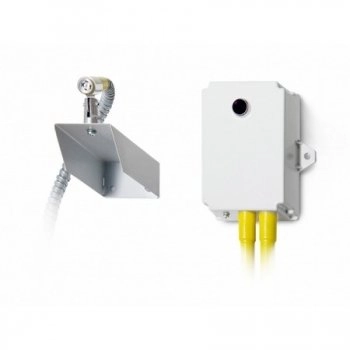

Спектрон-220 ИК- извещатель пламени с выносным взрывозащищенным чувствительным элементом

взрывозащищенный извещатель пламени Спектрон-220 с выносным оптическим элементом (ОЭ), для закрытых помещений с малой площадью остекления. Максимальная площадь защиты 700 кв. м. Дальность обнаружения пламени 30 м по ТП5. Инерционность до 30 сек. Угол обзора 90°. Электронный блок: U-шс.9...28В. I деж - 0,2 мА, I пож 3-22мА. t от - 50 до +55°С. IP68. Габарит.разм. 125х130х35мм. Оптический элемент: маркировка взрывозащиты 0ExsIIT4,  IP66. Темп. диап. от - 60 до+120°С. Длина выносного оптоволоконного кабеля ОЭ от 1 до 45 м. (кратно 1 м) фиксируется  при оформлении заказа.  Для 2-х проводных ШС. Электронный блок без взрывозащиты.

Описание

Взрывозащищенный извещатель пламени Спектрон-220 с выносным чувствительным элементом. Выносной элемент располагается в зонах класса «0», электронный блок — в невзрывоопасной зоне производственных и складских помещений на расстоянии до 45 метров.

Для взрывоопасных зон производственных и складских помещений с образованием токопроводящей пыли, химически активной или органической средой, образованием соляного тумана. Эффективны для покрасочных камер, кабельных колодцев и других особо взрывоопасных объектов (выносной элемент IP66, t — до +120 °С).
Извещатели с индексом «Р» в условном обозначении имеют релейный выход.

Область применения

Газоперекачивающие станции, объекты переработки и транспортировки нефтепродуктов и другие взрывоопасные объекты.
Для обеспечения герметичного перехода оптоволоконного кабеля выносного оптического элемента извещателя, между зонами с различной степенью взрывоопасности, необходимо использовать герметизирующую муфту. При заказе необходимо указать расстояние от чувствительного элемента до муфты.
При установке извещателя пламени Спектрон-220 рекомендуется использовать крепежно-юстировочное устройство К-03, входящее в комплект.

Пример оформления заказа

Взрывозащищенный извещатель пламени Спектрон-220:

L=12м (кратно 1м);
длина кабеля чувствительного элемента от электронного блока (извещателя) до ГМ =3м;
количество 15 шт:

L – длина оптического кабеля в металлорукаве.
ГМ – герметизирующая муфта.

Инфракрасные извещатели пламени взрывозащищенные Спектрон-220, Спектрон-220Р внесены в номенклатурный Справочник МТР ОАО «Газпром»
Коды МТР 3038481, 3038482

Технические характеристики электронного блока

Характеристики выносного чувствительного элемента

Параметры электропитания

* задается пользователем
