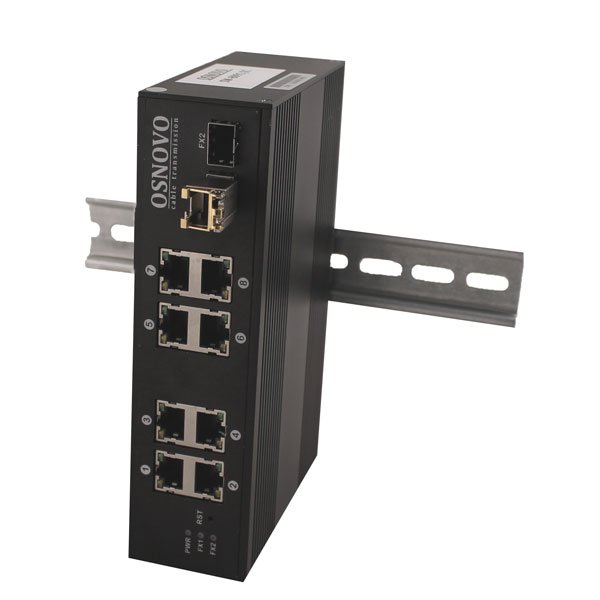

SW-8091/IC Промышленный гигабитный PoE коммутатор на 10 портов; 8 x GE (10/100/1000Base-T) с PoE

Промышленный гигабитный PoE коммутатор на 10 портов; 8 x GE (10/100/1000Base-T) с PoE (до 25W) + 1 x GE (10/100/1000Base-T, выполнен в виде SFP модуля GE RJ45) + 1 x GE SFP (1000Base-X); Вход для резервного питания; Встроенная грозозащита; Суммарная мощность PoE до 200 Вт; 48-55 DC; 205 Вт; -40…+85°С; 183x118x48 мм; Монтаж на DIN-рейку; БП в комплект не входит.

SW-8091/IC – промышленный неуправляемый коммутатор Gigabit Ethernet на 10 портов, предназначенный для соединения нескольких узлов сети передачи данных. Может работать с промышленными блоками питания широкого диапазона выходного напряжения DC48V-DC53V (БП в комплект поставки не входит). 8 портов Gigabit Ethernet (10/100/1000Base-T) соответствуют стандартам PoE IEEE 802.3 af/at, метод «А» (технология передачи питания вместе с данными по кабелю «витой пары») и автоматически определяют подключенные к ним РоЕ-устройства. К каждому из 8 портов можно подключать РоЕ-устройства мощностью до 25 Вт (общая выходная мощность до 200 Вт). Для осуществления функции РоЕ, подключаемые источники питания должны иметь выходное напряжение не менее DC48V(лучше 54-55В).
Кроме того, коммутатор обладает двумя Gigabit Ethernet SFP-слотами 10/100/1000 Мбит/с GE SFP (1000Base-X) для подключения к оптическим линиям связи. В комплект входит один модуль SFP с интерфейсом rj45.
Данное устройство рекомендуется использовать, если есть необходимость объединить несколько сетевых устройств (IP-камеры, IP-телефоны и пр.) в одну сеть и передать к ним питание по кабелю витой пары (PoE).

Основные особенности SW-8091/IC:

• 8 коммутируемых GE-портов (10/100/1000 Мбит/с) с поддержкой РоЕ(25Вт);
• 2 GE SFP-слота (10/100/1000 Мбит/с) для передачи сигналов Ethernet по оптике с помощью SFP-модулей;
• Модуль SFP с интерфейсом rj45
• Соответствие стандартам PoE IEEE 802.3 af/at, автоматическое определение подключаемых РоЕ-устройств;
• Максимальная мощность РоЕ на порт – 25Вт;
• Общая выходная мощность (8 портов) – 200 Вт (при напряжении питания более DC48V);
• Размер таблицы MAC-адресов: 8К;
• Поддержка Jumbo-фреймов: 16 Кб;
• Размер буфера пакетов: 512К;
• Широкий диапазон входного напряжения DC48-55V (БП в комплект поставки не входит);
• Функция резервирования питания, защита от переполюсовки;
• Защита от перегрузки по току;
• Монтаж на DIN-рейку;
• Разработан для использования в промышленной среде;
• Класс защиты: IP30;
• Температурный режим: -40…+85С.

Схема подключения:

Технические характеристики:

• Общее кол-во портов: 10
• Кол-во портов FE+PoE: -
• Кол-во портов FE: -
• Кол-во портов GE+PoE: 8
• Кол-во портов GE (не Combo порты: 1
• Кол-во портов Combo GE (RJ45+SFP: -
• Кол-во портов SFP (не Combo порты: 1 GE
• Встроенные оптические порты: -
• Мощность PoE на один порт (макс.: 25 Вт
• Суммарная мощность PoE всех портов (макс.: 200 Вт
• Стандарты PoE: IEEE 802.3af IEEE 802.3at
• Метод подачи PoE: Метод A 1/2(+), 3/6(-)
• Топологии подключения: звезда каскад
• Буфер пакетов: 512 КБ
• Таблицы MAC-адресов: 8 К
• Пропускная способность коммутационной матрицы (Switching fabric: 20 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate: 1000 Мбит/с - 1488,00 пакетов/с 100 Мбит/c - 148,800 пакетов/c 10 Мбит/c- 14,880 пакетов/c
• Поддержка jumbo frame: 16 КБ
• Стандарты и протоколы: IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Fast Ethernet IEEE 802.3ab 1000Base-T Gigabit Ethernet IEEE802.3x Flow Control and Back Pressure
• Функциии уровня 2: CoS-управление очередями
• Качество обслуживания (QoS: -
• Безопасность: Блокирование по MAC-адресу
• Управление: -
• Индикаторы: PWR - индикатор питания; 1-8 - индикаторы Ethernet; Fx1, Fx2 - индикаторы работы SFP
• Реле аварийной сигнализации: -
• Питание: 2 х DC 48-55V с резервированием
• Энергопотребление (без нагрузки PoE: <5 Вт
• Встроенная грозозащита: 4кВ
• Охлаждение: Конвекционное (без вентилятора)
• Класс защиты: IP30
• Размеры (ШхГхВ) (мм: 43x118x183
• Способ монтажа: на DIN-рейку
• Рабочая температура: -40...+75 °С
• Относительная влажность: 5% - 95%, без конденсата
• Дополнительно: При напряжении БП

Комплектация:

• Коммутатор SW-8091/IC – 1шт.
• Клеммная колодка питания – 1шт.
• Модуль SFP с интерфейсом rj45 – 1шт
• Защелка для DIN-рейки – 1шт.
• Инструкция по эксплуатации –1шт.
• Упаковка – 1шт.
