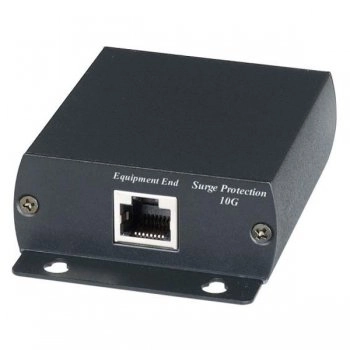

SP006H Устройство грозозащиты Ethernet одноканальное.

Устройство грозозащиты Ethernet одноканальное. Скорость передачи данных до 10Гбит/с. Позволяет защищать линии передачи Ethernet до 10GBase-T (100/1000/10GBase-T), а так же линии HDBaseT при передаче HDMI по кабелю витой пары. Максимальное напряжение перегрузки 6КВ. Вх. - RJ45. Вых. - RJ45. Размеры: 67x87x27мм. Рабочая температура -40...+75°C.

Одноканальное устройство грозозащиты SP006H предназначено для защиты оконечных устройств в сетях Ethernet (коммутатор и тд), в том числе и в системах IP-видеонаблюдения (IP-камера видеонаблюдения, сетевой регистратор и тд).
SP006H способно работать в сети Ethernet со скоростью передачи данных до 10 Гбит/с. Данное устройство грозозащиты свободно пропускает большой объем сетевого трафика без снижения пропускной способности сети и потери сетевых пакетов.
SP006H спроектировано таким образом, чтобы предотвращать повреждение оконечных устройств, как от индуцированных токов, так и от перенапряжений, вызванных атмосферными разрядами. Для этого в SP006H используются грозоразрядники и защитные TVS-диоды.
Кроме того, устройство грозозащиты SP006H с успехом может быть использовано для защиты HDMI оборудования, при передаче HDMI – сигнала по кабелю витой пары согласно стандарту HDBaseT.

Основные особенности SP006H:

• Тип сигналов – Ethernet;
• Количество каналов: 1;
• Тип подключения: под витую пару(RJ-45);
• Скорость передачи данных: до 10 Гбит/с;
• Защита, как от индуцированных токов, так и от перенапряжений, вызванных атмосферными разрядами;
• Защита HDMI оборудование при передачи HDMI по витой паре согласно стандарту HDBaseT.

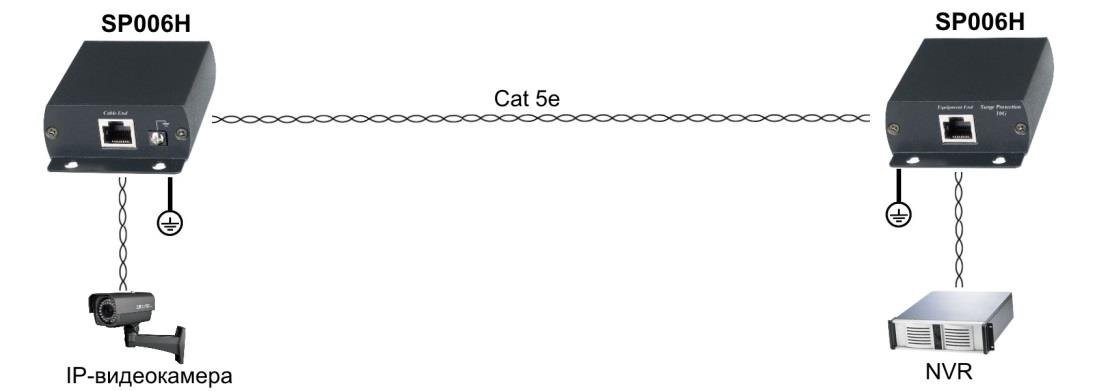

Схема подключения:

Технические характеристики:

• Назначение: Защита цепей передачи Ethernet, HDBaseT
• Количество каналов: 1
• Время срабатывания, нс: < 1
• PoE: -
• Скорость передачи данных (Мбит/с, макс.: 10 000
• Номинальный ток разряда (А, 8/20 мкс: 2 кА
• Максимальный ток разряда (А, 8/20 мкс: 2 кА
• Полоса пропускания, МГц: -
• Максимальное напряжение импульса, кВ: 6
• Уровень защиты, В: 24
• Вносимые потери, дБ: < 0,2
• Подключение: RJ45
• Рабочая температура: -40…+75° C
• Размеры (ШхГхВ), мм: 67x87x27
