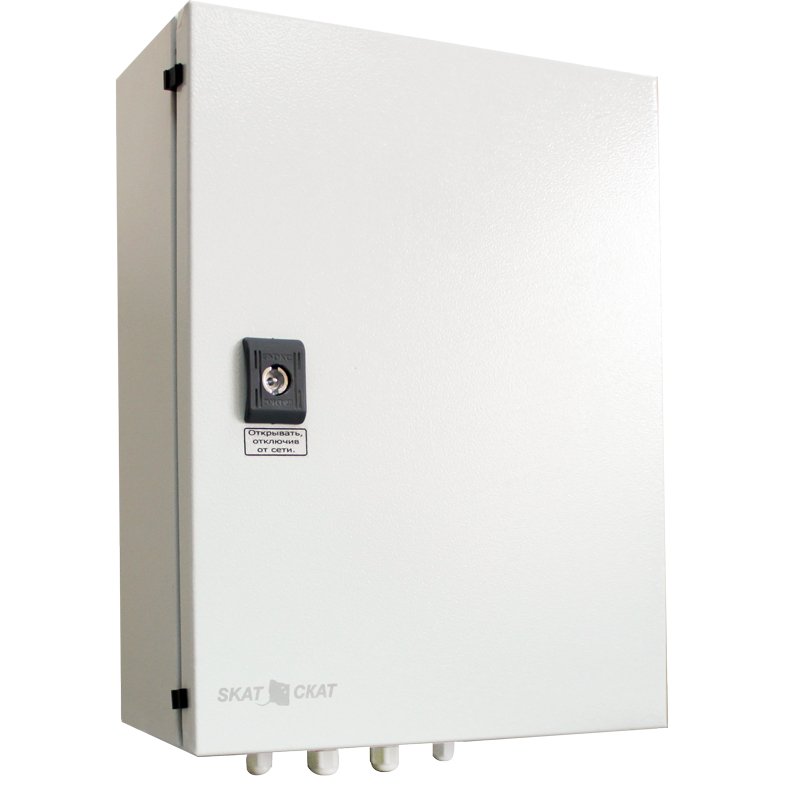

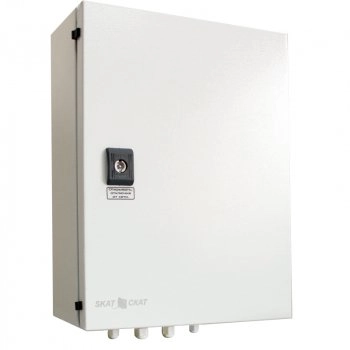

SKAT-V.24DC-18 исп.5М источник бесперебойного питания 24 В, 18 А, уличное исполнение

5 лет гарантии
  • Производитель: Бастион
  • Код товара: 414-097
Бастион SKAT-V.24DC-18 исп.5М SKAT-V.24DC-18 исп.5М изображение 2SKAT-V.24DC-18 исп.5М изображение 3
Превью товара 1
Превью товара 2
Превью товара 3
528 просмотров
38514 ₽
Рекомендованная цена
36 680 ₽
Спецпредложение до 03.08.2021

Купить по клубной цене



В наличии
Транзитный склад: 1 шт

Курьерская доставка
бесплатно

Доставка в ПВЗ
бесплатно

Оставить отзыв

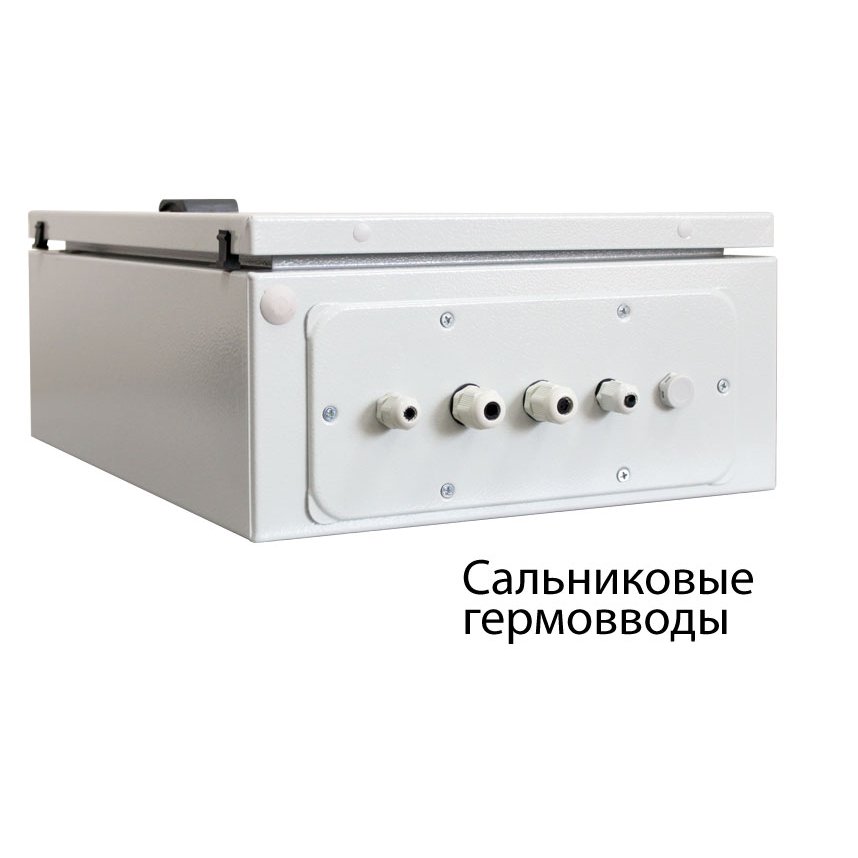

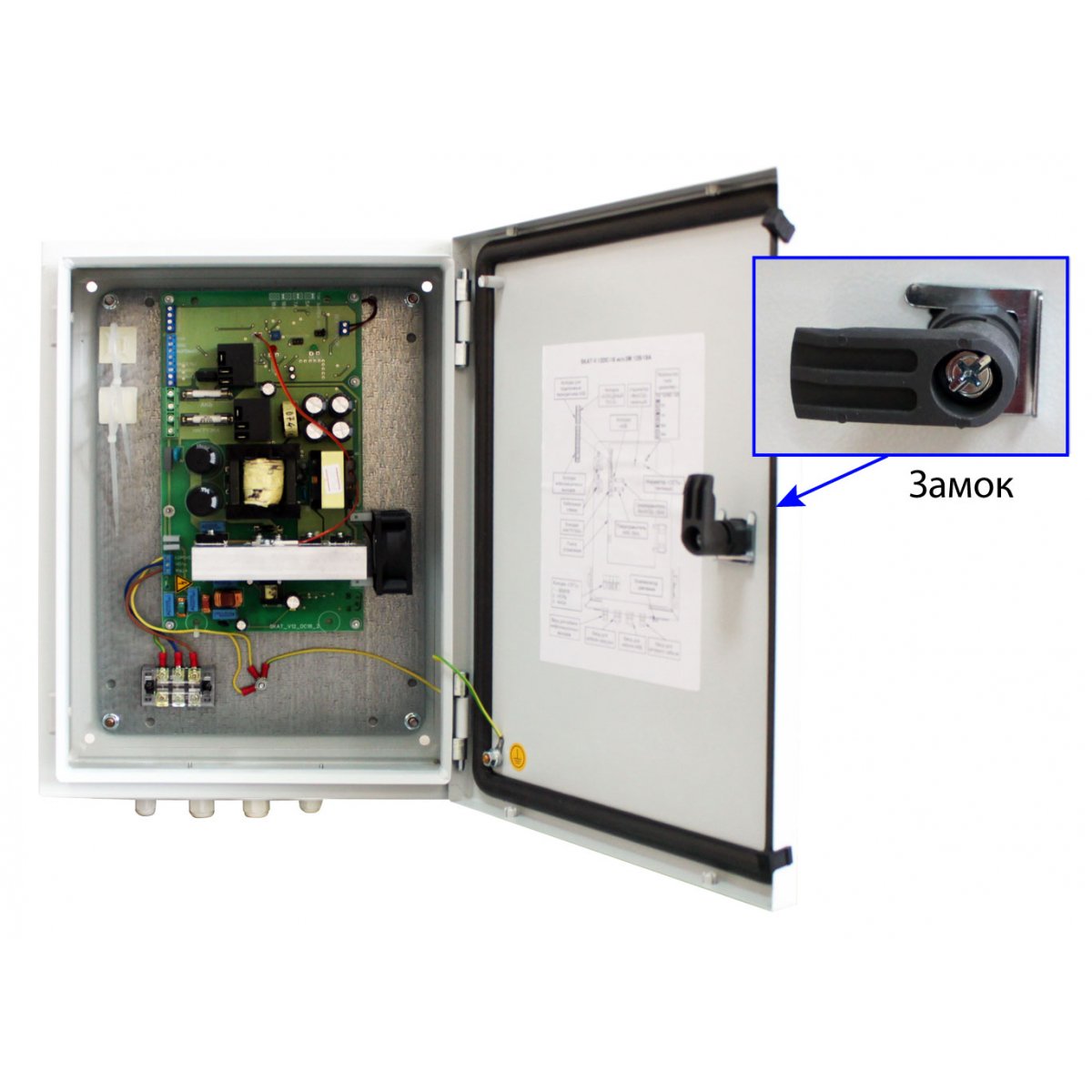

источник бесперебойного питания 24 В, 18 А, уличное исполнение, класс защиты IP65, металлический корпус, регулируемый ток заряда АКБ, термокомпенсация тока заряда АКБ. АКБ — внешние, 2 шт. от 17 до 250 Ач, 5 информационных выходов о состоянии источника. Электронная защита от перегрева, КЗ выхода и АКБ. Кнопка отключения нагрузки. Диапазон входного напряжения 170—250 В. Рабочий температурный диапазон от - 40°С до + 50°С. Мембранный кабельный ввод, замки на дверце.

SKAT-V.24DC-18 исп.5М обеспечивает

  • питание нагрузок стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п.2 таблицы и суммарным током потребления, включая ток заряда АКБ, не более 18 А
  • заряд АКБ от питающей сети, напряжением 220 В, 50 Гц согласно п.1 таблицы напряжением заряда АКБ согласно п.3 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п.6 таблицы
  • ограничение тока заряда АКБ (п.6 таблицы) и возможность выбора одного из трех значений тока ограничения
  • температурную компенсацию напряжения заряда АКБ при наличии питающей сети в соответствии с п.4 таблицы (при применении термодатчика АКБ, входящего в комплект поставки)
  • автоматический переход в режим резервного питания нагрузок от АКБ постоянным напряжением согласно п.2 таблицы и суммарным током потребления не более 20 А при отключении электрической сети (режим «РЕЗЕРВ»)
  • электронную защиту от перегрева, при этом устройство переходит в режим резервного питания до понижения его температуры ниже заданного значения
  • защиту от короткого замыкания в нагрузке посредством плавкого предохранителя
  • защиту от короткого замыкания клемм АКБ
  • защиту изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя
  • контроль наличия внешней АКБ
  • защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.8 таблицы
  • защиту от аварийного повышения выходного напряжения путем автоматического отключения изделия
  • светодиодную индикацию режима работы изделия светодиодными индикаторами «СЕТЬ» и «ВЫХОД»
  • защиту питающей сети от короткого замыкания в изделии посредством плавкого предохранителя
  • возможность восстановления работоспособности изделия при подключении исправной и заряженной до напряжения не менее 23  В АКБ и отсутствии напряжения питающей сети («холодный запуск»)
  • возможность подключения внешнего контакта (тумблера) «ВЫХОД» для оперативного включения/отключения нагрузок
  • формирование выходных информационных сигналов в формате «открытый коллектор», далее по тексту — «ОК» для внешних устройств автоматики или цепей индикации
  • полную пыле- и влагозащиту при неблагоприятных условиях эксплуатации.

Технические характеристики:

1

Напряжение питающей сети 220 В, частотой 50 Гц с пределами изменения, В

180…250

2

Выходное напряжение постоянного тока, В

при наличии напряжения сети 220 В, режим «ОСНОВНОЙ» и температуре окружающей среды 25 °C

27,3 …27,7****

при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ»

21,0…27,5

3

Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25 °C, В

27,2…27,5

4

Коэффициент термокомпенсации напряжения заряда АКБ, мВ/ °C

-38…-40*

5

Ток нагрузки, A, не более

при наличии сети 220 В, режим ОСНОВНОЙ», включая ток заряда АКБ

18**

от внешней АКБ, режим «РЕЗЕРВ»

20

6

Ограничение тока заряда АКБ (устанавливается перемычкой), A

9,7; 6,9; 3,8

7

Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, А, не более

0,25

8

Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В

20,8…21,2

9

Снижение напряжения заряда АКБ при максимальном токе нагрузке, %, не более

5

10

Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более

150

11

Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более

20

12

Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В

13

Рекомендуемая емкость АКБ, Ач

17—100***

14

Количество АКБ, шт.

2

15

Характеристики выходов в формате «открытый коллектор»

напряжение, не более, В

60

ток, не более, мА

100

16

Максимальное сечение провода, зажимаемого в клеммах колодок, мм2, не более

«ВЫХОД» и «АКБ

4

«СЕТЬ» и «Информационные выходы»

1

17

Габаритные размеры ШхГхВ, не более, мм

без упаковки

300х155х430

в упаковке

340х245х505

18

Масса, НЕТТО (БРУТТО), не более, кг

8,3 (9,3)

19

Диапазон рабочих температур, °С

-40…+50

20

Относительная влажность воздуха при 25 °С, %, не более

100

21

Степень защиты оболочкой по ГОСТ 14254-96

IP65

* Термокомпенсация обеспечивается подключением термодатчика KTY81-120 (входит в комплект поставки)
** Если суммарный ток, потребляемый нагрузками, 18 А и выше, происходит разряд АКБ.
*** Значение тока заряда АКБ не должно превышать 20% от значения номинальной емкости АКБ, поэтому, для исключения «перезарядки» и термического повреждения АКБ, не рекомендуется использовать аккумуляторные батареи, емкостью менее, чем указанно в таблице.
**** При максимальной нагрузке уровень выходного напряжения падает не более чем на 5%.

Характеристики SKAT-V.24DC-18 исп.5М:

  • Тип источника питания: Импульсный
  • Производитель: Бастион
  • Выходное напряжение: 24В DC
  • Емкость каждого внешнего АКБ: 250
  • Емкость каждого встроенного АКБ: Нет
  • Информационные выходы: Открытый коллектор
  • Кол-во внешних АКБ: 2
  • Кол-во встроенных АКБ: 0
  • Кол-во выходов для камер: 0
  • Кол-во мест под АКБ: 0
  • Материал корпуса: Металл
  • Место под АКБ (А/ч): Нет
  • Место установки: На улице
  • Номинальный ток 12В DC(А): 18
  • Номинальный ток 220 В AC (ВА): Нет
  • Номинальный ток 24В AC: Нет
  • Номинальный ток 24В DC: Нет
  • Номинальный ток 48 В: Нет
  • Номинальный ток 55 В: Нет
  • Установка в стойку: Нет
  • Установка на DIN-рейку: Нет
