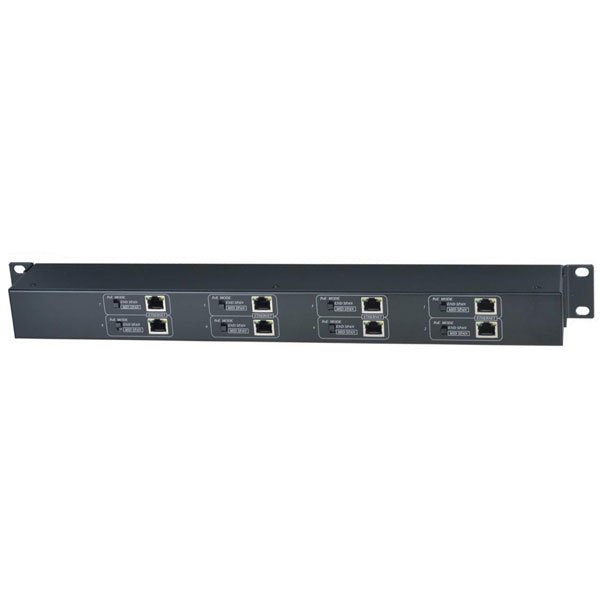

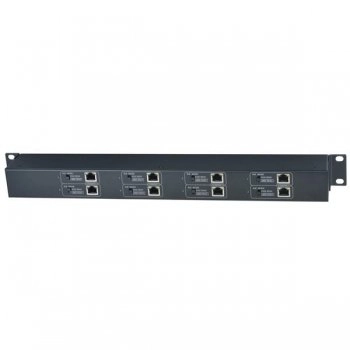

IP08P Приёмник Ethernet и питания (PoE) 8-канальный. Работает совместно с IP01P (до 8 устройств).

Приёмник Ethernet и питания (PoE) 8-канальный. Работает совместно с IP01P (до 8 устройств). Расстояние передачи по коаксиальному кабелю RG6U до 300м. Позволяет использовать коаксиальную кабельную инфраструктуру для подключения IP-камер. Максимальная мощность на выходе: 300м/15W, 200м/18W, 100м/20W. Соответствует стандартам PoE IEEE 802.3af/at. Автоматическое определение PoE устройств. Поддерживает Ethernet 10/100Мбит/с. Вх.: RJ45x8. Вых.: BNCx8. Питание от источника PoE. Размеры (ШxВxГ): 483x44x75.5мм. Монтаж в стойку 19. Рабочая температура -40…+55град. C.

IP08P предназначен для работы совместно с IP01P (до 8 устройств) и предназначен для приема Ethernet и питания (PoE). Максимальное расстояние передачи по коаксиальному кабелю RG6U составляет 300м.
Скорость передачи данных 10/100 Мбит/с (зависит от типа используемого кабеля и расстояния между устройствами).
Приемник IP08P способен запитать до 8ми удаленных оконечных устройств по технологии PoE (совместим со стандартами IEEE 802.3af/at).
Мощность каждого выхода составляет:

• 15 Вт (для максимального расстояния 300м);
• 18 Вт (для расстояния 200м);
• 20 Вт (для расстояния 100м).

Есть возможность выбора метода подачи PoE с помощью переключателя: - Метод «А» – контакты 1/2(+) 3/6(-); - Метод «B» – контакты 4/5(+) 7/8(-); Питание приемника IP08P происходит от любого подходящего источника PoE, такого как PoE коммутатор или PoE инжектор с поддержкой стандартов IEEE 802.3af/at.
Комплект из 8ми канального приемника IP08P и 8ми IP01P с успехом может быть использован в проектах IP-видеонаблюдения с уже проложенной на предприятии коаксиальной кабельной инфраструктурой. Кроме того, такое решение избавит от необходимости использовать дополнительный кабель для передачи питания к устройствам за счет использования технологии PoE.

Основные особенности IP08P:

• Количество подключаемых устройств – до 8ми;
• Работа совместно с IP01P;
• Расстояние передачи Ethernet+питание – до 300м;
• Скорость передачи данных – 10/100 Мбит/с (зависит от расстояния);
• Передача питания по технологии PoE (совместим с IEEE 802.3af/at);
• Мощность PoE – до 20 Вт/выход (расстояние 100м);
• Возможность переключать режимы передачи питания по разным контактам:
  • Метод «А» – контакты 1/2(+) 3/6(-),
  • Метод «B» – контакты 4/5(+) 7/8(-);
• Рекомендованный кабель для передачи – RG6U;
• Не требует блока питания (питание от источника PoE такого как PoE коммутатор, PoE инжектор);
• Простота и удобство в эксплуатации;
• Возможность монтажа в 19” стойку.

Технические характеристики:

• Назначение:    Приёмник Ethernet и питания (PoE) 8-канальный
• Расстояние передачи:    300м
• Кол-во входов/выходов:    8/8
• Стандарты Ethernet:    100BASE-TX
• Совместимость со стандартами PoE:    IEEE 802.3af IEEE802.3at
• Максимальная передаваемая мощность PoE(питания), Вт:    300м/15W, 200м/18W, 100м/20W
• Напряжение PoE (питания) на выходе, В:    36-57 (РоЕ)
• Скорость передачи данных (макс.), Мбит/с:    10/100
• Питание устройств:    Питание от источника PoE
• Подключение:    RJ-45х8; BNCх8; DC12V/
• Рабочая температура:    -40…+55° С
• Размеры (ШхГхВ), мм:    483x44x75.5
• Дополнительно:    Работает совместно с IP01P (до 8 устройств)

Схема подключения:
