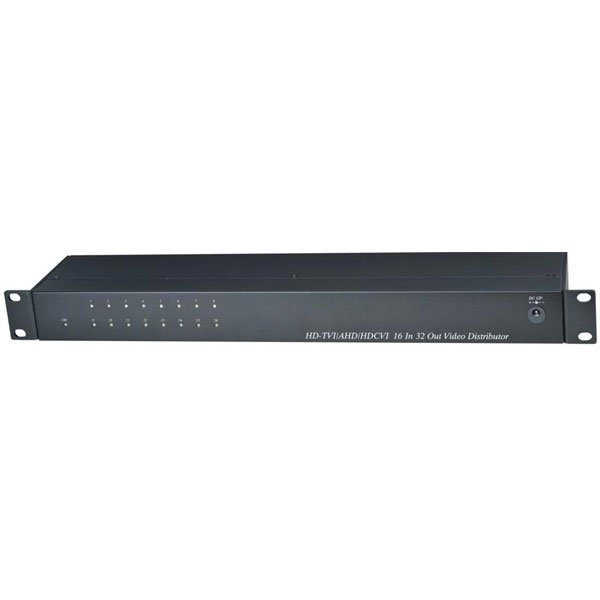

CD1632HD Распределитель HDCVI/HDTVI/AHD/CVBS (16вх./32вых.).

Распределители CD816HD, CD1632HD предназначены для передачи HDCVI/HDTVI/AHD/CVBS видеосигналов с 8ми входов на 16 выходов – для модели CD816HD и с 16ти входов на 32 выхода – для модели  CD1632HD.
Распределители CD816HD, CD1632HD обладают полосой пропускания до 100 МГц, позволяя тем самым выдавать сигнал на выходах без потери разрешающей способности и цветности.
Распределители CD816HD, CD1632HD сконструированы в металлических корпусах с LED-индикацией видеосигналов на каждом их входов.
Кроме того, в распределителях CD816HD, CD1632HD предусмотрена защита от перенапряжений (TVS protection).
Распределители CD816HD, CD1632HD с успехом могут быть использованы в системах аналогового видеонаблюдения (HDCVI/HDTVI/AHD/CVBS), когда необходимо передать сигнал с видеокамер сразу на несколько видеорегистраторов.

Основные особенности CD1632HD:

• Тип видеосигналов: HDCVI, HDTVI, AHD, CVBS;
• Количество входов: 8 – для CD816HD, 16 – для CD1632HD;
• Тип видеосигналов: HDCVI, HDTVI, AHD, CVBS;
• Количество входов: 8 – для CD816HD, 16 – для CD1632HD;
• Количество выходов: 16 – для CD816HD, 32 – для CD1632HD;
• Полоса пропускания: до 100 МГц;
• LED-индикаторы наличия видеосигнала на входах;
• Защита от перенапряжения (TVS protection);
• Широкий диапазон напряжения блоков питания: DC 9-24V;
• Простота и удобство в эксплуатации;
• Возможность монтажа в 19” стойку.

Технические характеристики:

• Назначение:    Распределитель видеосигналов (16вх./32вых.).
• Тип сигнала:    HDCVI/HDTVI/AHD/CVBS
• Количество каналов видео:    16 входов 32 выхода
• Расстояние передачи:    -
• Разрешение:    НД
• Полоса пропускания:    НД
• Фильтр:    -
• Грозозащита:    -
• Подключение:    Входы: DC5.5 (розетка) x 1; BNC x 16; Выходы: BNC х 32
• Питание:    DC 12V 1A (БП 220V/12V 1A в комплекте)
• Класс защиты:    -
• Рекомендуемый кабель:    RG59/6 медный
• Размеры (ШхГхВ) (мм:    483x44x105.5
• Рабочая температура:    -40...+55°C
• Дополнительно:    Встроенная защита от скачков напряжения (TVS); Монтаж в 19" стойку

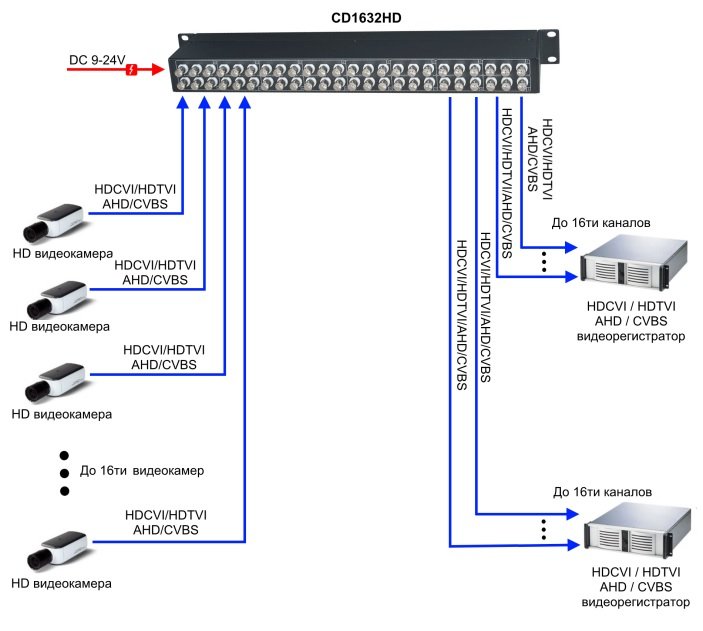

Схема подключения:
