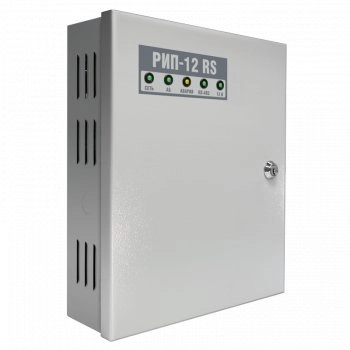

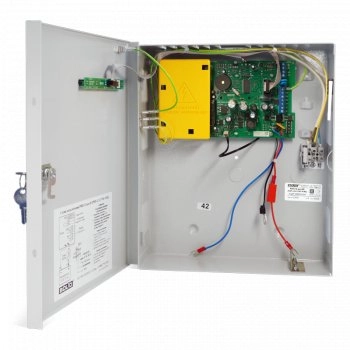

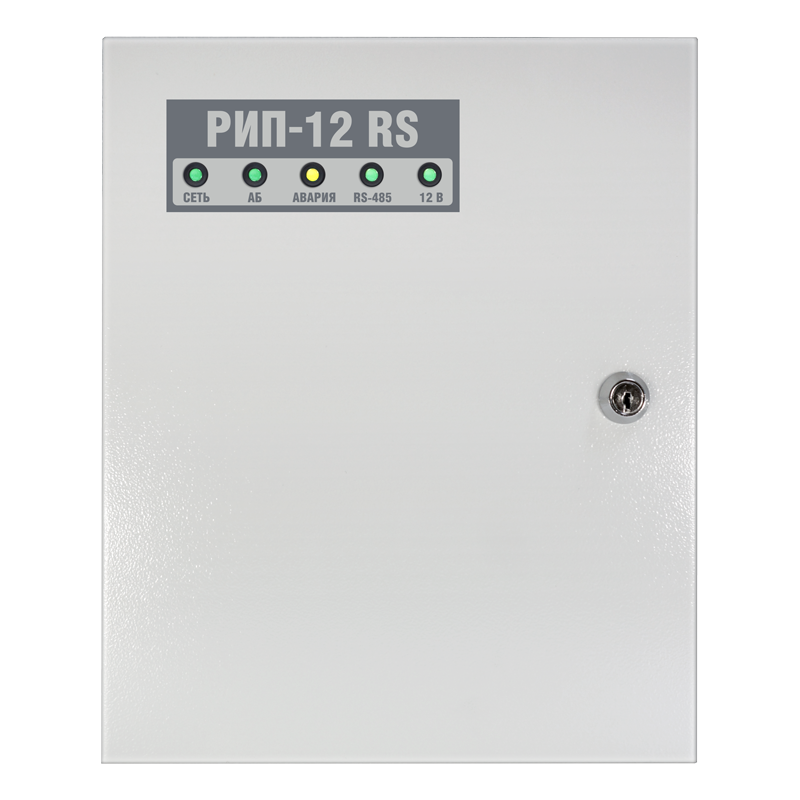

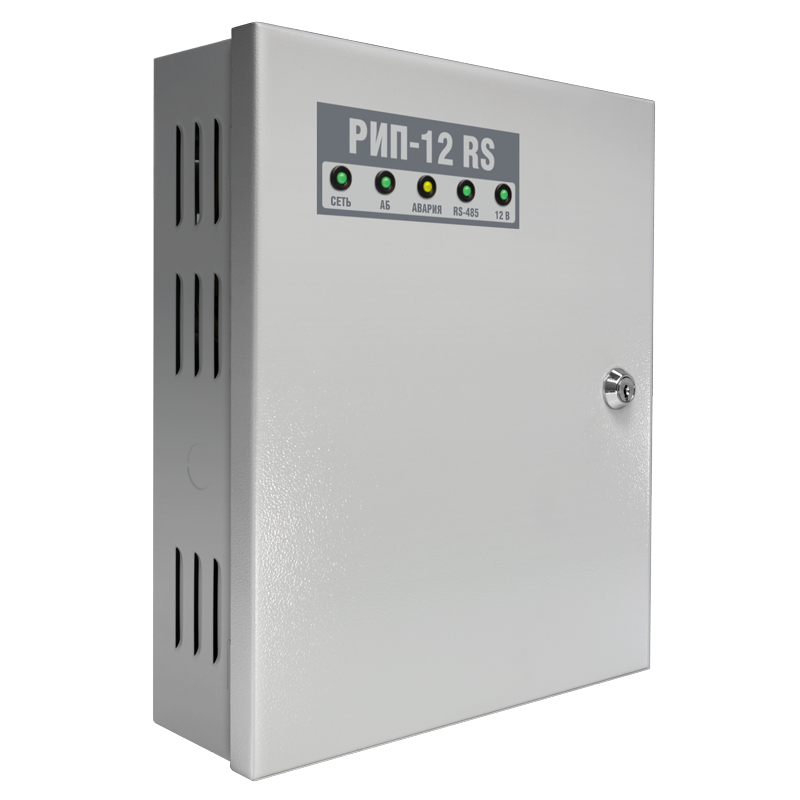

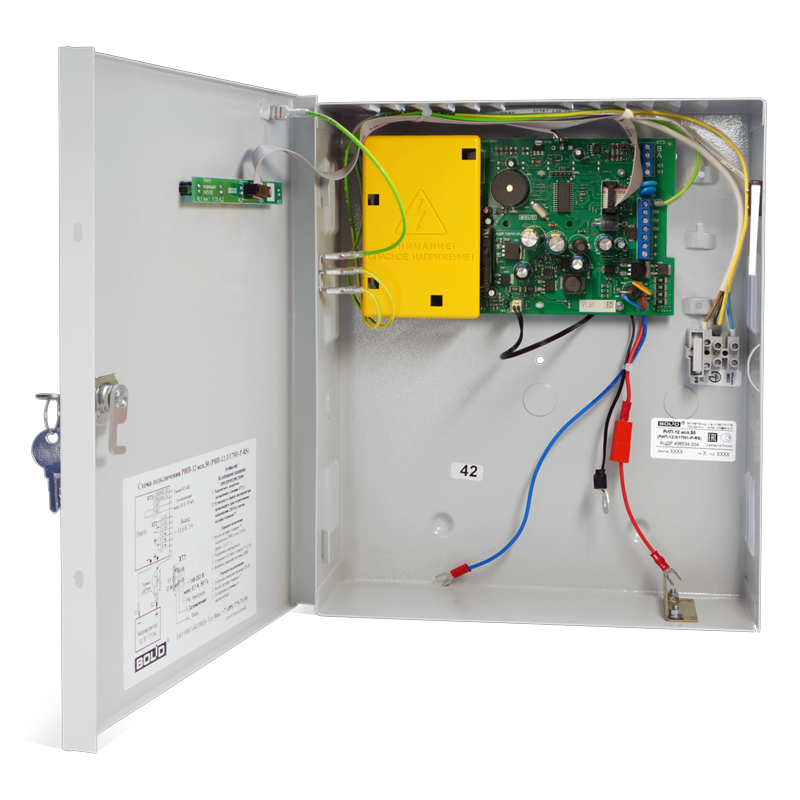

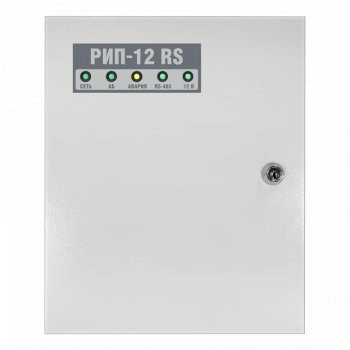

РИП-12 исп.50 (РИП-12-3/17М1-Р-RS) Резервированный источник питания

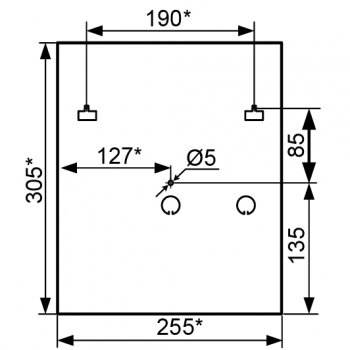

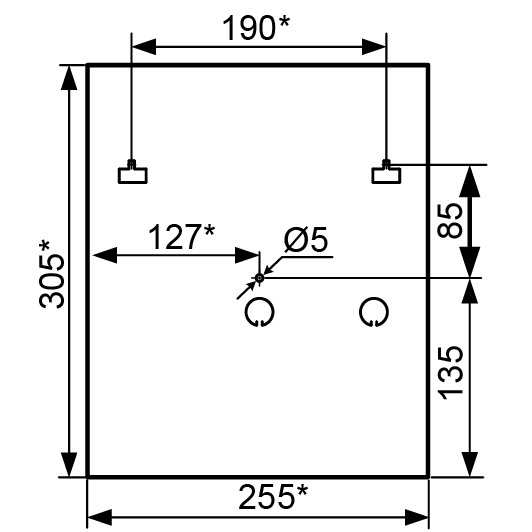

Резервированный источник питания, входное напряжение 150...250 В, выходное напряжение 13...14,2 В, номинальный ток нагрузки 3 А, максимальный ток нагрузки 4 А (до 10 минут), под аккумулятор 12 В 17 Ач, световая и звуковая индикация режимов работы, интерфейс RS-485 ИСО "ОРИОН", емкость буфера событий - 29 событий, программируемый оптоэлектронный выход, защита от короткого замыкания, защита аккумулятора от глубокого разряда, диапазон рабочих температур -10...+40град. С, габаритные размеры 255х310х95 мм 009.В ИСО "Орион" "РИП-12 исп.50 (РИП-12-3/17М1-Р-RS)" взаимодействует с пультом "С2000M" или АРМ "Орион Про", передает данные и получает команды управления по интерфейсу RS-485.

Назначение: предназначен для работы в составе ИСО "Орион" для питания извещателей, приборов ОПС, СКУД и пожарной автоматики.

Основные особенности РИП-12 исп.50 (РИП-12-3/17М1-Р-RS):

• 12В; 3А (мах 4А);
• емкость АБ 17Ач;
• световая индикация;
• звуковая сигнализация;
• датчик вскрытия корпуса;
• защита:
  • от перенапряжения,
  • от КЗ,
  • от переполюсовки АБ;
• интерфейс RS-485.

Основные функции:

• Передача событий на пульт "С2000М" или АРМ "Орион Про":
  • "Сброс прибора" (при включении питания РИП)
  • "Авария сети" (сетевое напряжение питания ниже 150 В или выше 253 В)
  • "Восстановление сети" (сетевое напряжение питания в пределах 150…253 В)
  • "Перегрузка источника питания" (выходной ток РИП более 3,5 А)
  • "Перегрузка источника устранена" (выходной ток РИП менее 3,5 А)
  • "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батареи в заданных пределах)
  • "Восстановление ЗУ" (ЗУ обеспечивает напряжение и ток для заряда батареи в заданных пределах)
  • "Неисправность источника питания" (при подключённом сетевом напряжении РИП не обеспечивает номинальное выходное напряжение)
  • "Восстановление питания" (при подключённом сетевом напряжении РИП обеспечивает номинальное выходное напряжение
  • "Неисправность батареи" (напряжение на батарее ниже 7 В или не подключена)
  • "Ошибка теста АБ" (внутреннее сопротивление батареи выше предельно допустимого – требуется замена или техническое обслуживание)
  • "Разряд батареи" (напряжение батареи ниже 11 В,п ри отсутствии сетевого напряжения)
  • "Требуется замена батареи" (время наработки батареи истекло, требуется заменить батарею)
  • "Восстановление батареи" (напряжение батареи выше 10 В, заряд батареи возможен)
  • "Тревога взлома" (корпус РИП открыт)
  • "Восстановление зоны контроля взлома" (корпус РИП закрыт)
  • "Отключение выходного напряжения" (РИП отключил выходное напряжение при отсутствии напряжения в сети и разряде батареи)
  • "Подключение выходного напряжения" (РИП подключил выходное напряжение 373 при появлении напряжения в сети)
• Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
  • напряжения в сети
  • напряжения на АБ
  • напряжения на выходе
  • тока нагрузки
• Расширенный диапазон входного напряжения сети
• Защита с автоматическим восстановлением работоспособности от:
  • превышения выходного напряжения
  • перегрузок по выходу
  • "переполюсовки" АБ
  • замыкания клемм подключения АБ
• Интеллектуальный контроль аккумуляторной батареи и управление ее зарядом:
  • автоматическая проверка состояния АБ тестовой нагрузкой
  • измерение емкости АБ
  • расчет времени работы в резервном режиме с учетом реального тока нагрузки
  • программируемый таймер-счетчик времени наработки АБ
  • отключение АБ при ее разряде и превышении допустимого напряжения
  • автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса
  • контроль тока и напряжения зарядного устройства (ЗУ)
• Световая индикация и звуковая сигнализация:
  • наличие сетевого напряжения в сети
  • выход сетевого напряжения за пределы нормы (менее 150 В или более 250 В)
  • наличие или нарушение связи по интерфейсу RS-485
  • короткое замыкание или перегрузка по выходу
  • заряд АБ
  • необходимость замены АБ или проведения технического обслуживания
  • отключение АБ при её разряде
  • неисправность ЗУ
  • отключение выхода РИП в аварийных ситуациях
• Энергонезависимый буфер событий
• Релейный выход для сигнала "Неисправность"
• Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG

Технические характеристики:
