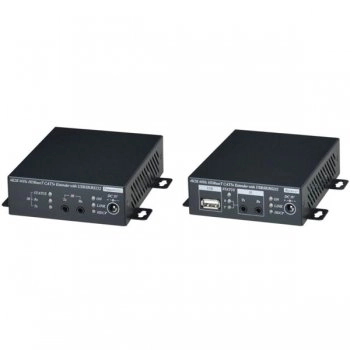

HE23U Комплект (передатчик + приёмник) для передачи HDMI + USB + ИК управление

Комплект (передатчик + приёмник) для передачи HDMI + USB + ИК управление + RS232 по одному кабелю витой пары CAT5e/6 (HDBaseT 2.0) на расстояние до 100м. Поддерживает HDMI v1.4 с 3D и разрешение 4Kx2K/60Гц (YCbCr 4:2:0). Поддержка аудио: LPCM 7.1/192КГц, Dolby TrueHD, DTS-HD MA. Скорость передачи данных RS232 до 115200бит/с (дуплекс). В комплекте БП DC5V(2А) - 2шт. Размеры (ШxВxГ): 109.6x30x109.5мм (каждого устройства). Рабочая температура -40…+45град. С.

Комплект HE23U состоит из приемника и передатчика и предназначен для передачи HDMI+USB+ИК+RS232 по одному кабелю витой пары на расстояние до 100м.
В HE23U реализована поддержка HDMI v1.4 с 3D с разрешением 4Kx2K/60Гц (YCbCr 4:2:0) и аудио в форматах LPCM 7.1/192КГц, Dolby TrueHD, DTS-HD MA.
Канал ИК-управления двунаправленный (30-60кГц) – позволяет управлять, как источником HDMI, так и удаленным телевизором или монитором.
Комплект HE23U с успехом может быть применен в проектах, где необходимо передать HDMI сигнал высокого разрешения и, при этом управлять источником HDMI удаленно с помощью USB клавиатуры/мыши, по ИК каналу или через RS-232.

Основные особенности HE23U:

• Расстояние передачи: до 100м;
• Тип передаваемого видеосигнала – HDMI v1.4 с 3D;
• Максимальное разрешение видеосигнала: 4K2K@60Гц;
• Поддержка HDCP 2.2;
• Передача согласно стандарту HDBaseT 2.0;
• Поддержка аудио LPCM 7.1/192КГц, Dolby TrueHD, DTS-HD MA;
• Двунаправленный канал ИК-управления (30-60 кГц);
• Работа с устройствами USB 2.0 (совместим с USB 1.0 и 1.1);
• Двунаправленный канал RS232 (скорость 115200 бит/с);
• Питание от БП DC 5V 2A;
• Рекомендованный кабель для передачи – Cat 5e/6/7.

Технические характеристики:

• Назначение: Комплект (передатчик + приёмник) для передачи HDMI + USB + ИК управление + RS232 по одному кабелю витой пары CAT5e/6 (HDBaseT 2.0)
• Расстояние передачи:    до 100 м
• Разрешение:    до 1080p@60; 4K@60
• Передача ИК:    Двунаправленный, 30-60КГц
• Передача RS232:    Двунаправленный канал
• Передача Ethernet:    10/100 Мбит/c
• Доп. Аудиоканал:    -
• Передача питания:    -
• Подключение:    HE23UT: HDMI-A (вх.); RJ45 (HDBase-T); TRS 3.5мм (ИК)х2; TRS 3.5мм (RS232); USB-B х1 DC5.5мм (розетка). HE23UR: RJ45 (HDBase-T); HDMI-A (вых.); TRS 3.5мм (ИК)х2; TRS 3.5мм (RS232); USB-A х1 DC5.5мм (розетка).
• Питание:    БП AC 110-220V/DC5V
• Рабочая температура:    -40...+55ºC
• Размер (ШхГхВ) (мм:    109.6 x 109.5 x 30 (каждое)
• Дополнительно:    Передача данных осуществляется с использованием технологии HDBaseT. Поддержка аужиоформатов: LPCM 7.1, Dolby TrueHD, DTS-HD MA.

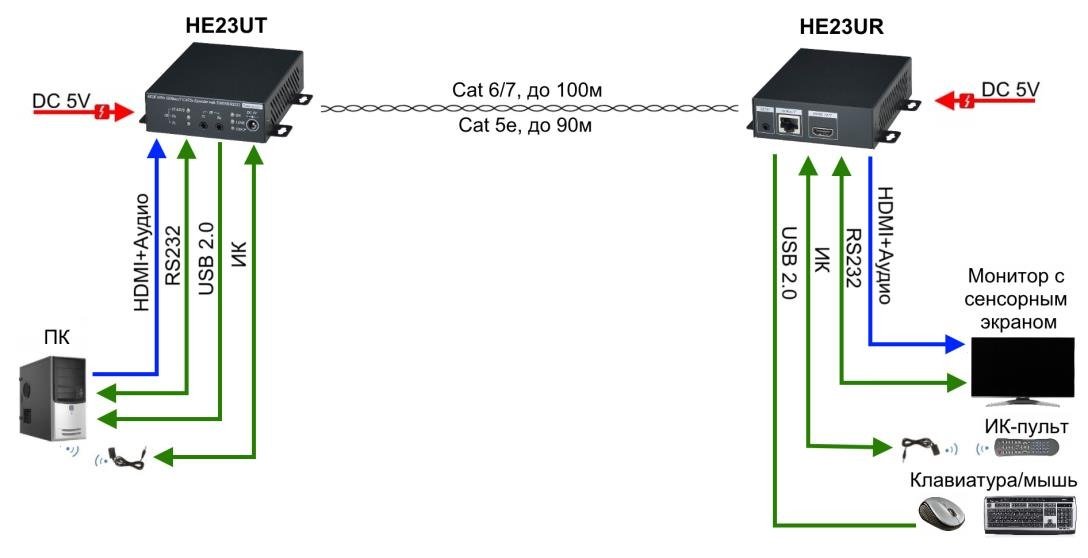

Схема подключения:
