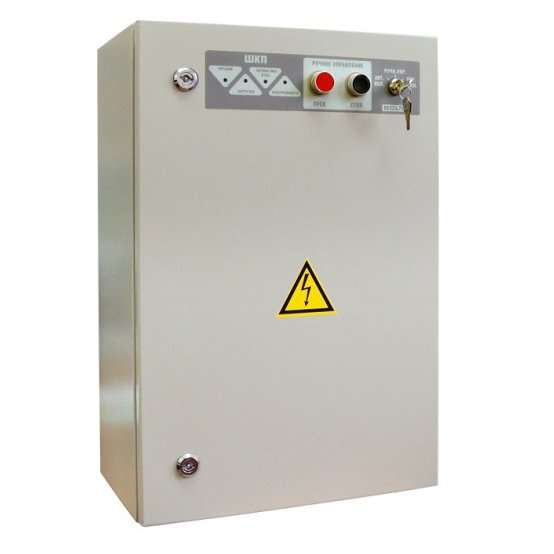

ШКП-10 Шкаф контрольно-пусковой

1 год гарантии
  • Производитель: Болид
  • Код товара: 403-298
Болид ШКП-10
1663 просмотра
16416.73 ₽
Рекомендованная цена
13776.28 ₽
Спецпредложение

Кэшбек 207 рублей

В наличии

Склад поставщика: > 5 шт.

Доставим бесплатно

Шкаф контрольно-пусковой настенный, навесной, 4 индикатора, Uпит.380В(3-х фазное), Pпотр.30Вт, Iкоммут.25А(номин.), Pдвиг.10кВт, IP30, tраб.-30...+50°С, 400х400х170мм, 20кг

Предназначены для работы в составе систем пожаротушения и дымоудаления для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором (насосы, вентиляторы, приводы исполнительных механизмов), рассчитанного на рабочее напряжение 380В.

Основные особенности:

  • Возможность работы в режимах ручного и автоматического управления. В автоматическом режиме шкаф управляется подачей напряжения 24 В внешними цепями
  • Контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
  • Контроль исправности цепей управления двигателем
  • Отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность" на встроенных световых индикаторах. Индикатор "Неисправность" управляется подачей напряжения 24 В внешними цепями
  • Плавный запуск и останов электродвигателей до 30 кВт (ШКП-30) от 100 до 250 кВт с возможность ограничения пусковых токов (ШКП-250)
  • 3 сигнальных выхода для передачи сигналов "Питание", "Автоматика", "Двигатель" на устройство управления ("Поток-3Н", "С2000-4" или другое)
  • Приборы автоматики могут быть выполнены из комплектующих ABB, SchneiderElectric (по предварительному согласованию)
  • Автоматические выключатели могут поставляться в составе шкафа с характеристикой "D" (по предварительному согласованию)
  • Возможность изготовления шкафов с устройствами плавного пуска от 1 до 250 кВт (по предварительному согласованию)

Технические характеристики:

  • Питание шкафа осуществляется от трёхфазной сети переменного тока с номинальным значением (380) В  и частотой (50±1) Гц.
  • Потребляемая мощность шкафа – не более 30 Вт.
  • Количество управляемых двигателей – 1.
  • Номинальный коммутируемый ток – 25 А.
  • Мощность управляемого двигателя – до 10 кВт.
  • Тип автоматического выключателя 3p 25A х-ка «С».
  • Масса шкафа – не более 20 кг.
  • Габаритные размеры шкафа –400х400х170 мм.
  • Содержание драгоценных материалов: не требует учёта при хранении, списании и утилизации.

Сравнительная таблица контрольно-пусковых шкафов:

НАИМЕНОВАНИЕ ПАРАМЕТРА

ЗНАЧЕНИЕ ПАРАМЕТРА

Световая индикация

4 одноцветных индикатора для отображения состояния ШКП

Питание прибора

от трёхфазной сети переменного тока с номинальным значением (380+38-57) В и частотой (50 ± 1)Гц

Готовность к работе после включения питания

не более 1 с

Рабочий диапазон температур

от -30 до +50 °C

Относительная влажность

до 98% при +25 °C

Средний срок службы

10 лет

Тип монтажа

настенный навесной



ШКП-4

ШКП-10

ШКП-18

ШКП-30

ШКП-30 с УПП

ШКП-45

ШКП-75

ШКП-110

ШКП-110 с УПП

ШКП-250

Потребляемая мощность, Вт

30

30

30

30

30

30

30

30

50

50

Номинальный коммутируемый ток, А

10

25

40

63

63

100

160

250

230

432

Мощность управляемого двигателя, кВт

4

10

18

30

30

45

75

110

30-132

100-250

Степень защиты корпуса

IP30
IP54

IP30
IP54

IP30
IP54

IP30
IP54

IP30

IP30
IP54

IP30
IP54

IP30
IP54

IP54

IP54

Габаритные размеры, мм

400
x400
x170

400
x400
x170

400
x400
x170

400
x400
x170

600
x400
x240

600
x400
x240

600
x400
x240

600
x400
x240

1000
x500
x350

1000
x500
x350

Масса прибора, кг

20

20

20

20

20

30

30

30

70

70

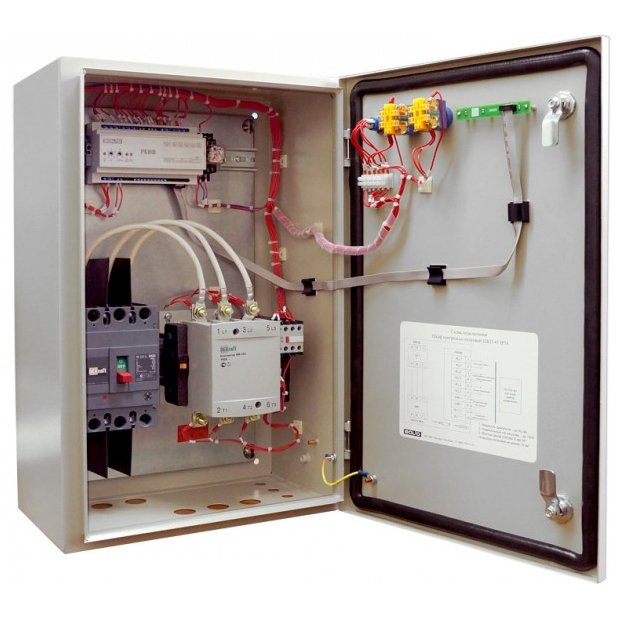

Вид с открытой крышкой и установленным оборудованием:



Информация о технических характеристиках, комплекте поставки и внешнем виде товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
