TLN-HiKM/1+RLN-HiKM/1(ver.2) Комплект для передачи HDMI, 2xUSB(клавиатура+мышь) и ИК управления

Комплект для передачи HDMI, 2xUSB(клавиатура+мышь) и ИК управления по сети Ethernet. Расстояние передачи "точка-точка" до 180м (1920x1080), до 200м (до 1600x900) (расстояние можно увеличивать при помощи гигабитных Ethernet коммутаторов или удлинителей - по 100м на каждый каскад). Разрешение до 1080p. Поддержка HDMI 1.3, HDCP 1.2. Возможно подключение до 253 дополнительных приёмников RLN-HiKM/1(ver.2) в режиме Multicast через управляемый гигабитный коммутатор. В комплекте: БП DC9V/1A - 2шт, соединительные шнуры для подключения к источнику, ИК-излучатель, ИК-приёмник. Размеры (каждого устройства) (ШxВxГ): 170x29x93мм. Рабочая температура -15…+55град. С.

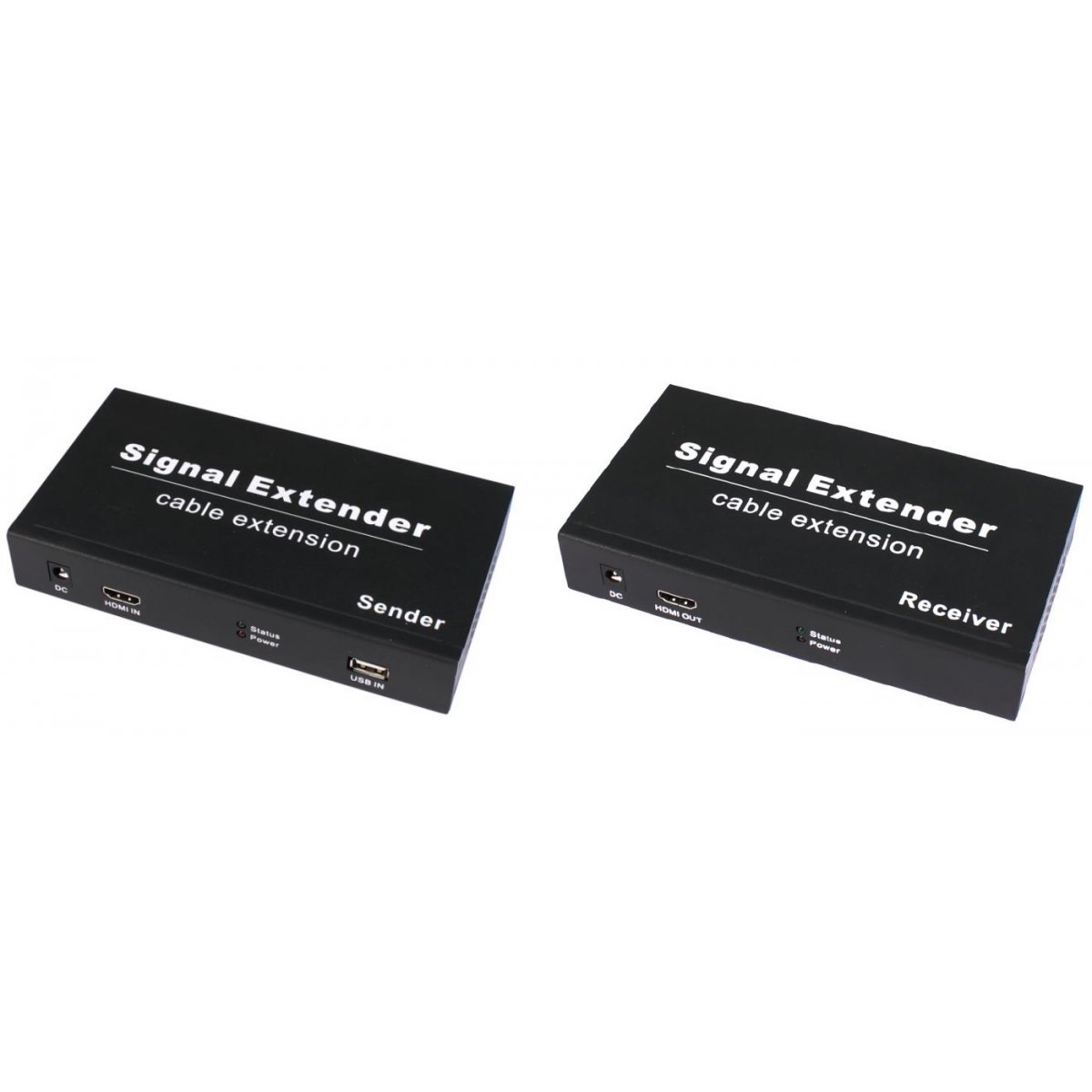

Комплект TLN-HiKM/1+RLN-HiKM/1(ver.2) предназначен передачи HDMI, 2хUSB (клавиатура+мышь) и ИК управления по сети Ethernet. Комплект состоит из передатчика TLN-HiKM/1(ver.2) и приемника RLN-HiKM/1(ver.2) Устройства передают HDMI версии 1.3 на расстояние до 200м (разрешение 1600х900) в режиме «точка-точка». Это расстояние можно удлинить дополнительно на 100м используя коммутатор Ethernet. Максимальное разрешение HDMI – 1080р (расстояние 180м). Есть поддержка HDCP 1.2. Формат Audio передаваемого через HDMI -DTS/HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD.
Кроме того, в устройствах предусмотрена поддержка подключения в режиме «точка-многоточка» – к одному передатчику TLN-HiKM/1(ver.2) возможно подключить до 253 дополнительных приемников RLN-HiKM/1(ver.2) через управляемый L2+ гигабитный коммутатор с поддержкой IGMP (Multicast рассылка) и Jumbo frame 9К.
Для работы в сети Ethernet приемник и передатчик должны быть настроены через W EB-интерфейс, где можно задать IP-адрес, изменить маску сети и тд. При работе в режиме «точка – точка» настройка, в большинстве случаев, не требуется.
Комплект  TLN-HiKM/1+RLN-HiKM/1(ver.2) способен передавать USB сигналы от клавиатуры и мыши (есть поддержка беспроводных USB устройств). Кроме того по сети Ethernet могут передаваться сигналы ИК, что может понадобиться для удаленного управления HDMI – источником, например BLU-RAY плеером.
Комплект TLN-HiKM/1+RLN-HiKM/1(ver.2) может быть с успехом использован в самых различных проектах, где необходимо удаленно управлять по сети Ethernet устройствами с HDMI выходом. Например, видеорегистратором с HDMI и тд.

Комплектация:

• Передатчик TLN-HiKM/1(ver.2) – 1шт;
• Приемник RLN-HiKM/1(ver.2) – 1шт;
• HDMI-кабель – 1шт;
• ИК-приемник + ИК-излучатель – 1шт;
• USB-кабель – 1шт;
• Блок питания 9V/2A – 2шт;
• Руководство по эксплуатации – 1шт;
• Упаковка – 1шт.

Основные особенности:

• Дальность передачи в режиме «точка-точка» HDMI+USB+ИК – 200м при разрешении 1600х900 (возможно удлинение еще на 100м через коммутатор, без ограничения по количеству);
• Поддержка HDMI 1.3, HDCP 1.2;
• Максимальное разрешение HDMI до 1080р/60Гц/36бит (макс. расстояние 180м);
• Аудио DTS/HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD;
• Поддержка работы 1 передатчика TLN-HiKM/1(ver.2) с 253 приемниками RLN-HiKM/1(ver.2) через гигабитный L2+ коммутатор;
• Поддержка передачи сигналов USB-клавиатуры, мыши;
• Поддержка передачи ИК-управления;
• Работа с HDMI и DVI-D устройствами (требуется кабель DVI-D – HDMI);
• Рекомендованный кабель: UTP/STP CAT5e/CAT6.

Технические характеристики:

• Назначение:    Комплект (передатчик TLN-HiKM/1 + приемник RLN-HiKM/1) для передачи HDMI+USB+ИК по сети Ethernet
• Расстояние передачи:    200м ("точка-точка") (1600х900); 100м (Ethernet) (1920х1080).
• Передача HDMI:    1080p (макс.)
• Передача Аудио:    по HDMI (DTS/HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD)
• Передача ИК:    +
• Передача USB:    USB 2.0 (клавиатура + мышь)
• Передача RS232:    -
• Подключение:    TLN-HiKM/1(ver.2: Входы: HDMI(A), Роз.DC5.5х2.1мм; Выходы: TRS 3.5, USBA, RJ-45; RLN-HiKM/1(ver.2: Входы: TRS 3.5, USB-Ax2, RJ-45, Роз.DC5.5х2.1мм; Выходы: HDMI(A)
• Питание:    БП AC220V/DC9V
• Рабочая температура:    ̶15...+55°С
• Размер (ШхГхВ) (мм:    170х29х93
• Дополнительно:    Рекомендуется использовать с гигабитными сетевыми коммутаторвами с поддержкой IGMP и Jumbo Frame. В выделенной гигабитной сети могут работать до 253 приемников.

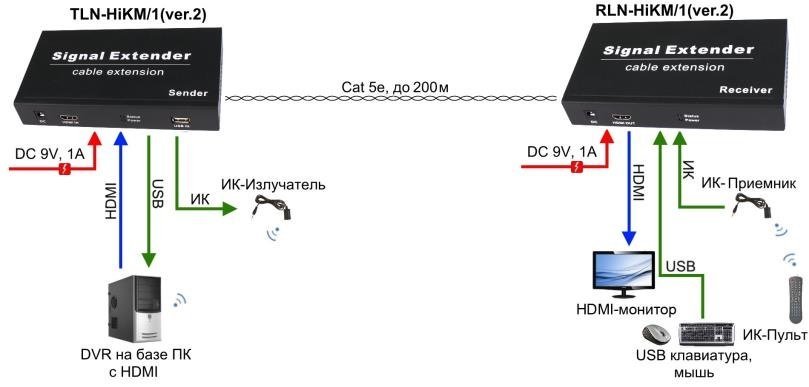

Схема подключения:
