HE01ERK Комплект передатчик+приёмник (HE01SET+HE01SER) для передачи HDMI по витой паре

Комплект передатчик+приёмник (HE01SET+HE01SER) для передачи HDMI по витой паре до 40м с разрешением до 1080p. Не требует внешнего источника питания. Размеры каждого устройства (ШхВхГ): 20.2х24х57.5мм. Рабочая температура -40…+55°С.

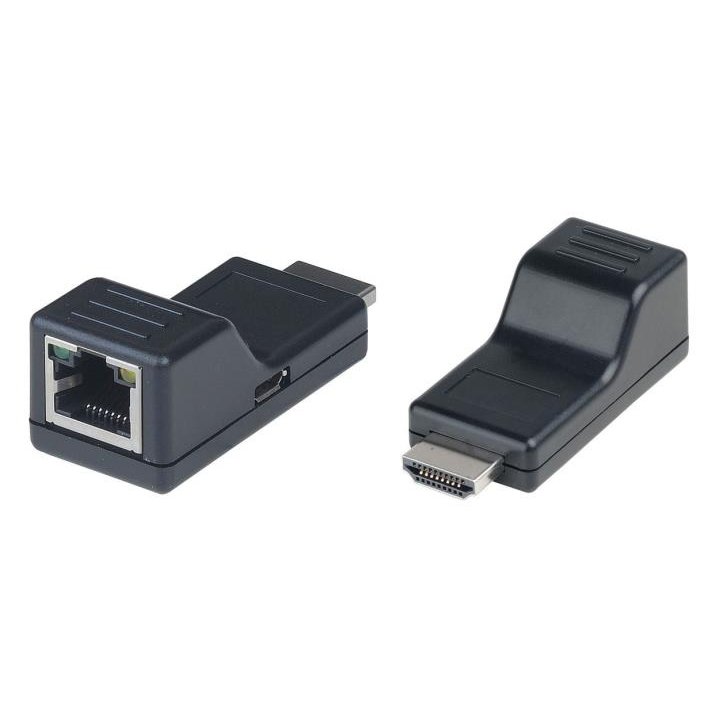

Комплект HE01ERK состоит из передатчика HE01SET и приемника HE01SER и предназначен для передачи HDMI видеосигнала по одному кабелю витой пары на расстояние до 40м. При этом максимальное разрешение HDMI сигнала составляет 1920х1200. Передатчик HE01SET и приемник HE01SER не требуют для своей работы блок питания при условии, что выход HDMI на устройствеисточнике сигнала обеспечивает необходимое напряжение. В случае, когда выход HDMI на устройстве-источнике видеосигнала не справляется, передатчик HE01SET можно запитать от внешнего БП 5V через кабель Micro USB (идет в комплекте), приемник HE01SER будет запитан от передатчика.
Комплект HE01ERK можно с успехом использовать в самых разных проектах, например, для организации передачи изображения с видеорегистратора с выходом HDMI на удаленный монитор.

Основные особенности:

• Подходит для DVR и NVR устройств;
• Максимальное расстояние передачи HDMI – 70м (при разрешении 1280х720), 40м (при разрешении 1920х1200);
• Поддержка HDMI 1.3 (2.25 Гбит/с);
• Не поддерживает HDCP;
• Не требует питания при условии, что передаваемый сигнал HDMI имеет TMDS = 1.2 Vp-p и DDC = 5V;
• Возможность подключения к передатчику внешнего БП (питание приемника осуществляется от передатчика) через кабель microUSB при слабом уровне сигнала HDMI на выходе источника HDMI,
• Рекомендуемый кабель: UTP Cat5e (расстояние до 30м) или UTP Cat6 (расстояние > 30м);
• Миниатюрный корпус;
• Простота и удобство в эксплуатации;
• Не требует дополнительной настройки.

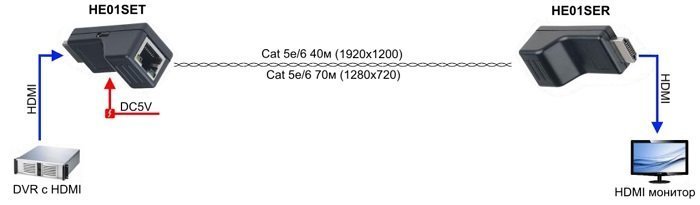

Схема подключения:

Технические характеристики:
