HE05C Многофункциональное устройство-удлинитель для передачи HDMI сигнала по коаксиальному кабелю.

Многофункциональное устройство-удлинитель для передачи HDMI сигнала по коаксиальному кабелю. Комплект (передатчик HE05CT + приёмник HE05CR). Расстояние передачи до 500м с коаксиальным кабелем RG59/RG6(1080p/30Гц). Поддержка до 99 каналов с частотным диапазоном 142-950МГц. Режим работы точка-точка, точка-мультиточка и мультиточка-мультиточка для подключения до 99 приемников HE05CR(требуется CATV сплиттер/микшер). Передатчик вх./вых.- HDMI(A), DC5В, вых.- F-коннектор. Приёмник вх.- F-коннектор/DC5В/IR, вых.- HDMI(A). Питание DC5В/0.75А(передатчик), DC5В/0.6А(приёмник). В комплекте БП 220В/DC5В(1А) 2шт. Размеры каждого устройства (ШxВxГ): 167x40x110,5мм. Рабочая температура: 0...+70гр. С.

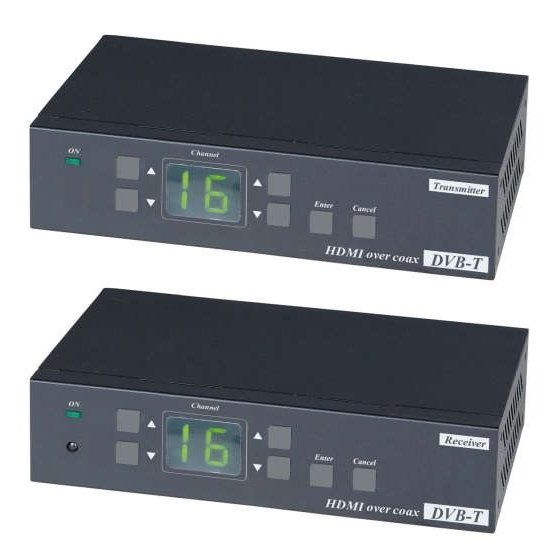

Комплект HE05C (состоит из передатчика HE05CT и приемника HE05CR) предназначен для передачи HDMI-сигнала по одному коаксиальному кабелю (RG59/RG6) с использованием технологии DVBT ВЧ-модулирования на расстояние до 500м. Применение ТВ-делителей и сумматоров позволяет по одному коаксиальному кабелю передавать сигналы от нескольких (до 99шт.) передатчиков к нескольким (до 99шт.) приемникам.
С помощью комплекта HE05C можно передавать изображение от видеорегистраторов CCTV по существующей системе кабельного ТВ.

Основные особенности:

• Расстояние передачи (макс.: до 500м (топология «точка – точка»);
• Разрешение: до 1080p, 60 Гц;
• Поддержка: HDMI 1.3, HDCP 1.4, DVI 1.0;
• Кодирование: видео - H.264 (до 1080p, 30fps), аудио – MPEG2;
• Частотный диапазон: 142…950 МГц (99 каналов);
• Возможность подключения локального HDMI-монитора;
• Дисплеи на передних панелях передатчика и приемника для отображения выбранного номера канала;
• ИК-пульт дистанционного управления и приемник ИК-сигнала приобретаются отдельно.
• Возможна установка нескольких передатчиков или приемников в 19” стойку. Панели для монтажа (TPN002U) приобретаются отдельно.

Технические характеристики:

• Назначение:    Комплект (передатчик HE01CT+ приемник HE01CR) передачи HDMI-сигнала по коаксиальному кабелю
• Расстояние передачи:    100м (1080p, 50Гц, 2,7Гбит/с); 200м (720p, 1080i, 1080p/25Гц, 1,5Гбит/с); 300м (480i,576i, 270Мбит/с);
• HDMI:    HDMI 1.3, 1080р / 60 Гц
• Аудио:    Кодирование MPEG-2
• Передача ИК:    38КГц (опция)
• Передача USB:    -
• Передача RS232:    -
• Подключение:    HE05CT: HDMI(A)(вх.); HDMI(A)(вых.); F(f) (вых.); DC5,5 (роз.); HE05CR: HDMI(A)(вых.); F(f) (вых.); DC5,5 (роз.);
• Питание:    HE05CT: БП DC5V, 1А; HE05CR: БП DC5V, 1А.
• Рабочая температура:    0…+70 °С
• Размер (ШхГхВ) (мм:    167x40x110,5 (каждое)

Схема подключения:

Дополнительные:

• передатчик HE01CT
• приемник HE01CR
