Комплект ip-видеонаблюдениядля частного дома, дачи, коттеджа FullHD качества (2 Mpix). В комплект входит 2 внутренние и 2 уличныеip-камеры с питанием по POE, видеорегистратор, коммутатор с 4 сетевыми портами POE, UTP 100м, коннекторы RJ-45 10шт
IP комплект видеонаблюдения из камер смешанного типа, будет наиболее востребован там где нужно организовать видеонаблюдение на улице и в помещении.

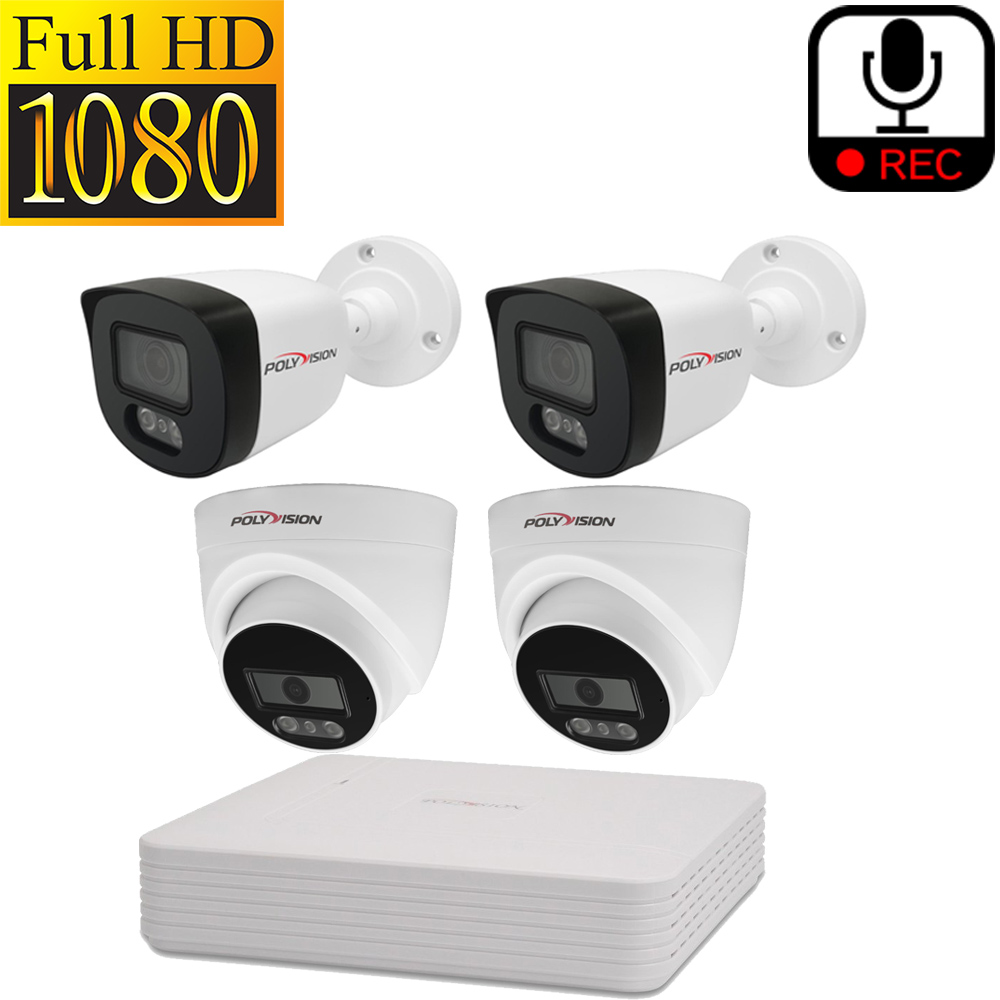

Комплект состоит из четырех 2Мп IP камер высокого FullHD разрешения, 16-ти канального IP видеорегистратора с поддержкой камер 1080р, 6-ти портового неуправляемого коммутатора способного обеспечить питание камер по РОЕ, 100 метров кабеля UTP.

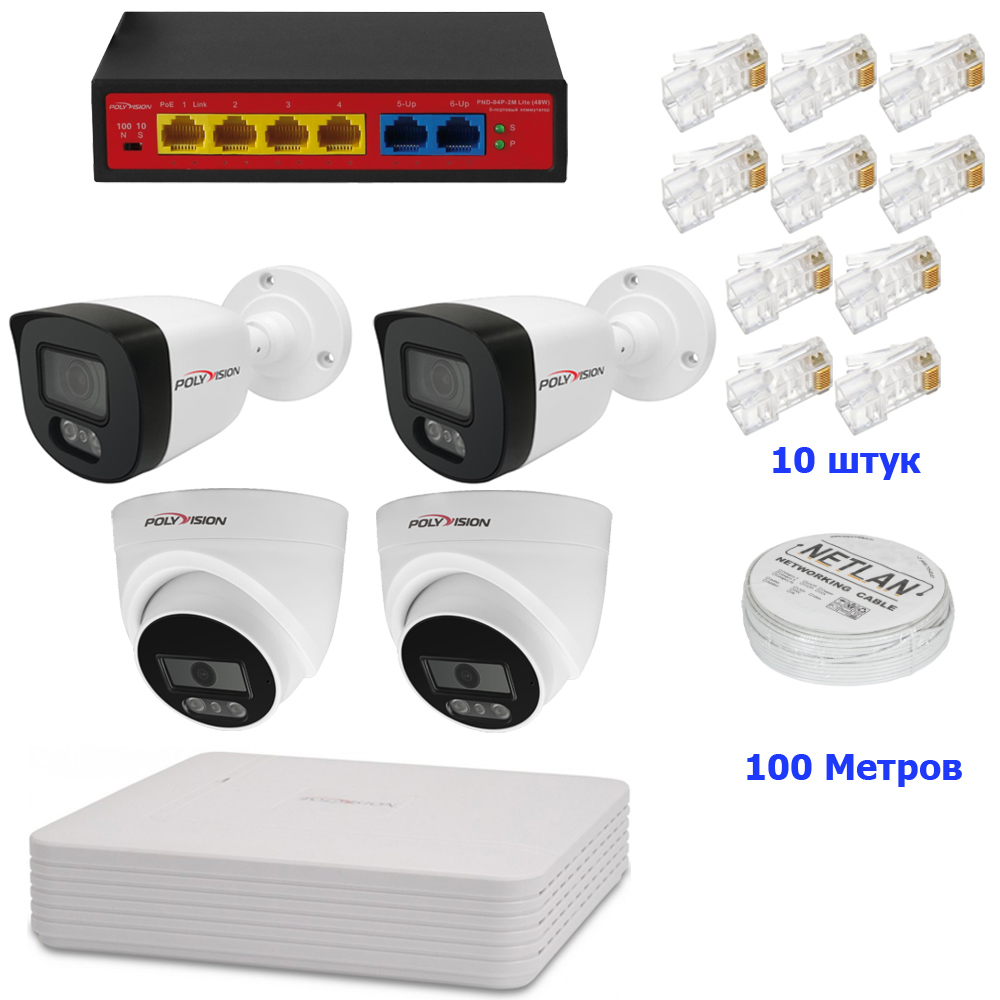

Состав комплекта:
| PVDR-85-04E1 | Мультигибридный видеорегистратор 4-канальный H.264:AHD/TVI/CVI: AHD:4*5M-N@20к/с (6в1) - режим по умолчанию;
4*4M-N@28к/с (6в1);
4*1080P@25к/с; 4x5MN(AHD)+2x1080P(IP); IP: 16x1080P; 8x5Мп; Воспр.одновр. - до 2 каналов; Видеовыходы - HDMI, VGA (макс.1920x1080); Аудио G.711А - 1/1 RCA; HDD - 1 SATA (1ТБ); Сеть - 100 Мб (RJ45); Coax; DC 12В (2А) | 1 шт |
| PND-04P-2M-BT1 (65W) | 6-портовый интеллектуальный PoE-коммутатор, 4 PoE порта (PoE IEEE 802.3af/at), до30 Вт на порт, бюджет PoE 65Вт, дальность передачи питания до 250м, 4 режима работы (AI VLAN, AI Extend, AI Power, AI QoS) | 1 шт |
| PVC-IP2Z-NF2.8PF | Уличная IP-камера 2Мп, 1/3” CMOS Sensor, DWDR, H.264, H.265, MJPEG, Осн.п.: 1080 до 25к/с, Субпоток D1 – CIF 25 к/с, фиксированный объектив 2.8мм, подсветка ИК+белая до 30м, встроенный микрофон, ONVIF, RTSP, RTMP, металл, IP67, -40...+60°С, PoE IEEE 802.3af (класс 0) | 2 шт |
| PVC-IP2Z-DF2.8PF | Купольная IP-камера 2Мп; 1/3” CMOS Sensor; DWDR; H.264, H.265, MJPEG; Осн.п.: 1080 до 25к/с; Субпоток D1 – CIF @ 25 к/с; фиксированный объектив 2.8мм; ИК подсветка до 30м; встроенный микрофон; ONVIF; RTSP; RTMP; металл+пластик; IP67; -30...+60°С; PoE IEEE 802.3af (класс 0) | 2 шт |
| EC-UU004-5E-PVC-GY-1 | Кабель U/UTP 4 пары, Кат.5e, медный, внутренний, PVC, 100м, серый (EC-UU004-5E-PVC-GY-1) | 100 метр |
| 05-1021 | Джек RJ-45 8P8C CAT 5e REXANT 05-1021. Разъемы серии RJ соответствуют международным стандартам IEEE и обеспечивают функцию (PoE) PoE - технология передачи электрической энергии вместе с данными. Согласно стандартам IEEE 802.3af-2003 и IEEE 802.3at-2009 все разъемы серии RJ рассчитаны на номинальное напряжение 48 В постоянного тока ( макс = 57 В ) с максимальным током до 600 мА | 10 шт |
Технические возможности комплекта:
- Запись видео в разрешении 1920*1080 FullHD 25 кадров в секунду
- Варианты ведения записи (тип записи)
- Постоянно
- По расписанию
- По движению
- Камеры с разрешением матрицы 2Мп, снимают видеоизображение делая при этом 25 кадров в секунду
- Индивидуальный, дополнительный поток от IP камер с разрешением D1 720*576
- Суточный объем записи, основного потока, с четырех IP камер, при постоянной записи со средней степенью сжатия, будет занимать около 60 Гб при использовании кодека Н.265
- Камеры оснащены встроенным микрофоном, запись видео можно вести синхронно со звуком
- Бесплатный Р2Р доступ к видеорегистратору и IP камерам, ПО идет в комплекте или скачивается из официальных магазинов. Для доступа можно использовать браузер при помощи веб-интерфейса.
- Доступ к устройствам по статическому IP используя метод проброса портов
- Интеллектуальные функции оповещения на email:
- Потеря сигнала от камеры
- Обнаружение движения в кадре
- Саботажные действия, когда сигнал от камеры не пропадает, но изображение становится не естественным – попытка накрыть или закрасить камеру.

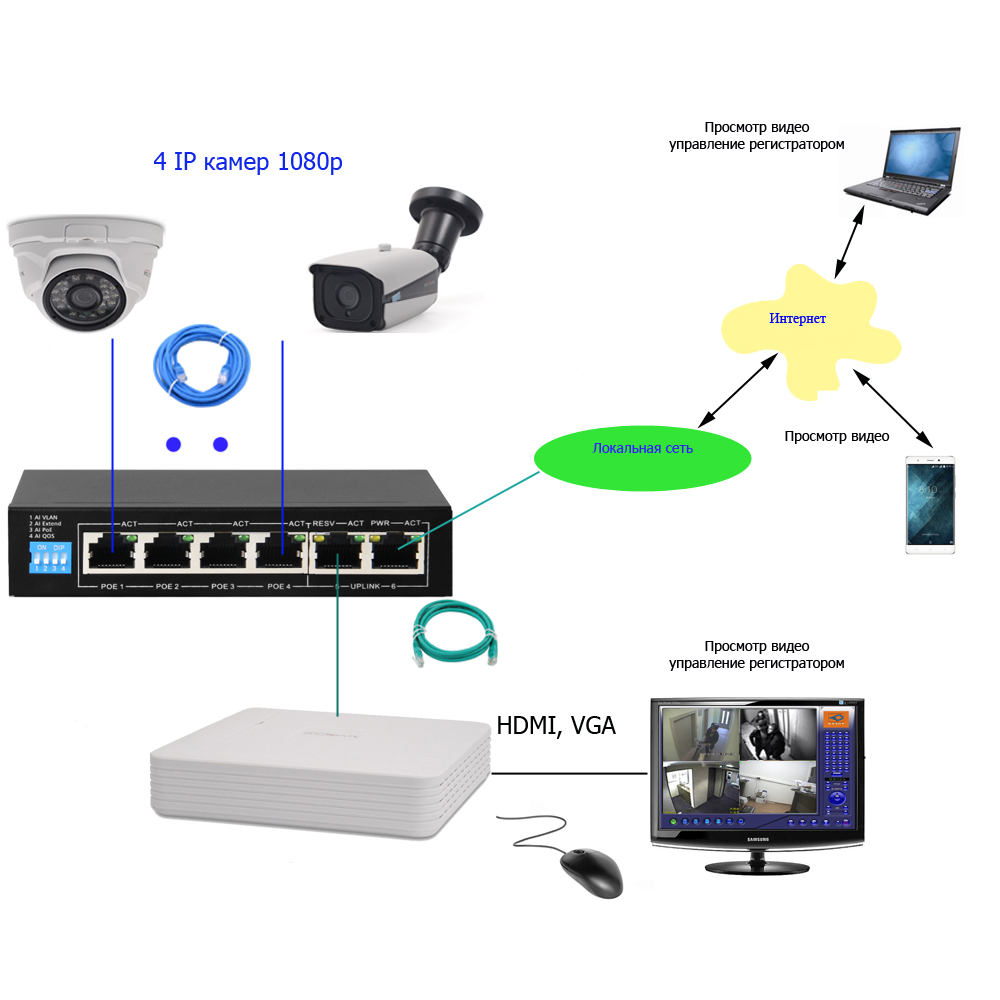

Для запуска системы видеонаблюдения достаточно подключить камеры по схеме указанной на рисунке ниже, при первом включении добавить найденные IP камеры в список для ведения записи, настроить тип записи и степень сжатия, после этого автономная система IP видеонаблюдения готова к работе. Для организации P2P доступа устройства нужно зарегистрировать в «облаке» по серийному номеру, после этого к IP камере или видеорегистратору можно подключаться с любого устройства подключенного к интернету. Прямое подключение к IP камере, минуя видеорегистратор, удобно когда нужно быстро посмотреть видео и не тратить время и траффик на переключение каналов в меню приложения. Дополнительный поток IP видеокамеры транслируется с пониженным качеством и в разрешении 720*576 этого вполне достаточно для экрана телефона, соединение с камерой в 3G/4G сетях более стабильно и не прерывается.
Питание IP камеры будут получать по кабелю передачи данных (патч-корд) от идущего в комплекте РОЕ коммутатора PND-04P-2M-BT1, это 6-ти портовый неуправляемый РОЕ коммутатор, соответствующий стандартам PoE IEEE 802.3 af/at.
Кабель для самостоятельного обжатия коннекторов при монтаже, главное помнить, что обжать нужно по стандартам 568A или 568B и длина кабеля не должна быть больше 100 метров, есть готовые Патч-корды.
Основные особенности PND-04P-2M-BT1:
- N – стандартный режим коммутации: все порты обмениваются данными свободно, подходит для обычной среды передачи данных.
- V – режим изоляции портов: downlink порты изолированы друг от друга, что подходит для сценариев использования подключения беспроводной точки доступа, подавления сетевого шторма и повышения производительности сети.
- S – режим Ultra-far (профессионально разработан для передачи данных и питания на расстоянии до 250м).
- Продуманная система охлаждения позволяет отказаться от вентилятора что делает устройство бесшумным.
- Производительность портов
- 4*10/100M PoE RJ45 адаптивных портов, каждый из которых может реализовать переадресацию на линейной скорости.
- 2*10/100M RJ45 портов UPlink для высокоскоростной передачи.
- Каждый порт поддерживает автоматическое переключение MDI/mdix и самосогласование дуплекса/скорости. Поддержка полнодуплексного управления потоком IEEE 802.3x и полудуплексного управления потоком обратного давления.
- Специальные функции
- HiPoe: первый порт выдает 60 Вт для решения проблемы с электропитанием мощных потребителей. К нему можно подключить поворотные видеокамеры, беспроводную точку доступа или интеллектуальный дверной замок, а также другие мощные устройства с поддержкой формата PoE.
- PoeDog: при подаче питания по технологии PoE коммутатор определяет состояние электрооборудования PoE в режиме реального времени; при возникновении проблем на стороне потребителя, коммутатор определяет проблемный порт и восстанавливает питание PoE.
- Функция питания PoE
- В соответствии со стандартом питания PoE IEEE 802.3af/at, максимальная выходная мощность PoE всей машины составляет 65 Вт, максимальная выходная мощность PoE для одного порта составляет 30 Вт (первый порт может иметь максимальную мощность 60 Вт).
- Автоматическая идентификация оборудования PoE для подачи питания без повреждения оборудования без PoE.
Технические характеристики видеокамер:
|
Параметры
|
МОДЕЛЬ
|

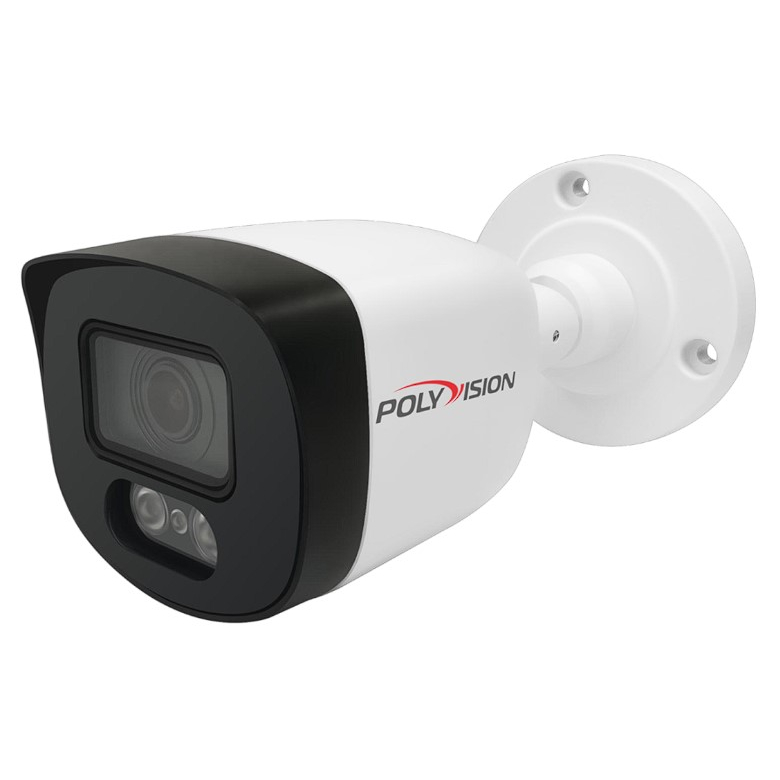

PVC-IP2Z-NF2.8PF
|
|
Корпус
|
Исполнение
|
уличное
|
|
Материал корпуса
|
металл
|
|
Цвет корпуса
|
Белый с черными элементами
|
|
Температура эксплуатации
|
-40…+60°С
|
|
Температура хранения
|
-20…+60°С
|
|
Класс защиты
|
IP67
|
|
Матрица
|
Тип
|
1/3” 2 Мп CMOS Sensor
|
|
Система сканирования
|
Прогрессивная развёртка
|
|
Мин. чувствительность
|
Цвет: 0.01 люкс (F1.2, AGC вкл, ИК вкл.)
|
|
Объектив
|
Тип
|
фиксированный
|
|
Фокусное расстояние
|
2.8 мм
|
|
Подсветка
|
Количество диодов
|
2 ИК, +1 белый
|
|
Дальность
|
до 30м
|
|
Цифровые функции
|
Баланс белого
|
Авто (AWB)
|
|
Компенсация засветки
|
Настраивается (BLC)
|
|
Параметры изображения
|
Баланс белого авто (AWB), BLC, Яркость, Насыщенность, Чёткость, Контраст, Шумоподавление (DNR)
|
|
Функция день/ночь
|
Механический ИК-фильтр, режимы авто, ручной, по времени
|
|
Шумоподавление
|
Настраивается (2DNR/3DNR)
|
|
Динамический диапазон
|
Digital WDR
|
|
Дополнительно
|
Зеркалирование, Детектор движения, Маскирование, Антимерцание
|
|
Видео
|
Алгоритмы сжатия
|
H.264, H.265, MJPEG
|
|
Основной поток
|
1080@25к/с (PAL) 1080@30к/с (NTSC)
|
|
Субпоток
|
D1 – CIF @ 25 к/с
|
|
Третий поток
|
поддерживается
|
|
Битрейт
|
Постоянный/Переменный (512 Кбит/с – 8 Мбит/с)
|
|
Аудио
|
Алгоритм сжатия
|
G.711A/G.711U/AAC
|
|
Количество входов/выходов
|
Встроенный микрофон
|
|
Сеть
|
Интерфейс
|
RJ-45, Ethernet 10/100 МБ
|
|
Протоколы
|
TCP/IP, HTTP, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTMP, RTCP, PPPoE, UPnP, SMTP
|
|
Удалённый доступ
|
Web-интерфейс; ПО для Windows, MacOS, Android, iOS; Облако EZVision
|
|
Дополнительно
|
Слот для SD-карты
|
-
|
|
Кнопка сброса
|
-
|
|
Эксплуатация
|
Питание
|
PoE IEEE 802.3af
|
|
Энергопотребление
|
5Вт
|
|
Габаритные размеры
|
153*67,55*63 мм
|
|
Параметры
|

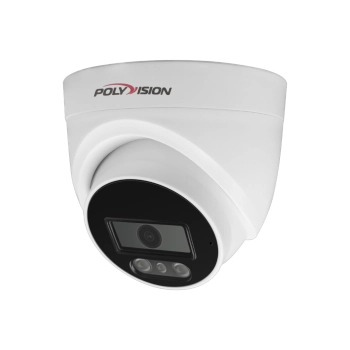

МОДЕЛЬ
|
PVC-IP2Z-DF2.8PF
|
|
Корпус
|
Исполнение
|
купольное
|
|
Материал корпуса
|
Пластик +металлическая сфера
|
|
Цвет корпуса
|
Белый с черными элементами
|
|
Температура эксплуатации
|
-30…+50°С
|
|
Температура хранения
|
-20…+60°С
|
|
Класс защиты
|
IP67
|
|
Матрица
|
Тип
|
1/3” 2 Мп CMOS Sensor
|
|
Система сканирования
|
Прогрессивная развёртка
|
|
Мин. чувствительность
|
Цвет: 0.01 люкс (F1.2, AGC вкл, ИК вкл.)
|
|
Объектив
|
Тип
|
фиксированный
|
|
Фокусное расстояние
|
2.8 мм
|
|
Подсветка
|
Количество диодов
|
2 ИК, +1 белый
|
|
Дальность
|
до 30м
|
|
Цифровые функции
|
Баланс белого
|
Авто (AWB)
|
|
Компенсация засветки
|
Настраивается (BLC)
|
|
Параметры изображения
|
Баланс белого авто (AWB), BLC, Яркость, Насыщенность, Чёткость, Контраст, Шумоподавление (DNR)
|
|
Функция день/ночь
|
Механический ИК-фильтр, режимы авто, ручной, по времени
|
|
Шумоподавление
|
Настраивается (2DNR/3DNR)
|
|
Динамический диапазон
|
Digital WDR
|
|
Дополнительно
|
Зеркалирование, Детектор движения, Маскирование, Антимерцание
|
|
Видео
|
Алгоритмы сжатия
|
H.264, H.265, MJPEG
|
|
Основной поток
|
1080@25к/с
|
|
Субпоток
|
D1 – CIF @ 25 к/с
|
|
Третий поток
|
поддерживается
|
|
Битрейт
|
Постоянный/Переменный (512 Кбит/с – 8 Мбит/с)
|
|
Аудио
|
Алгоритм сжатия
|
G.711A/G.711U/AAC
|
|
Количество входов/выходов
|
Встроенный микрофон
|
|
Сеть
|
Интерфейс
|
RJ-45, Ethernet 10/100 МБ
|
|
Протоколы
|
TCP/IP, HTTP, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTMP, RTCP, PPPoE, UPnP, SMTP
|
|
Удалённый доступ
|
Web-интерфейс; ПО для Windows, MacOS, Android, iOS; Облако EZVision
|
|
Дополнительно
|
Слот для SD-карты
|
-
|
|
Кнопка сброса
|
-
|
|
Эксплуатация
|
Питание
|
PoE IEEE 802.3af
|
|
Энергопотребление
|
3Вт
|
|
Габаритные размеры
|
109.4мм×95.5 мм
|
Технические характеристики видеорегистратора PVDR-85-04E1:
- 16-ти канальный IP-видеорегистратор с поддержкой ONVIF
- Поддержка IP-камер - 8х5М (25к/с), 16x2M (25к/с)
- Компрессия виде/аудио H.265,H.264/G.711A
- Режимы записи - Постоянно/По расписанию/По движению
- Видеовыходы - HDMI, VGA (работают по отдельности, подключение 2-х мониторов невозможно)
- Аудио входы/выходы - 1/1 RCA, предназначен для подключения колонок или наушников
- USB-порты - 2xUSB2.0 используются для подключения мышки (идет в комплекте) и копирования архива на внешний носитель
- Сетевой интерфейс - RJ-45, Ethernet 10/100 Мб
- HDD - 1 SATA (до 8 ТБ)
- Удалённый доступ Web-интерфейс; ПО для Windows, MacOS, Android, iOS, Blackberry, Symbian
- Управление - USB-мышь, Пульт ДУ, Кнопки на передней панели, По сети
- Питание DC 12В (2А)
В комплекте с видеорегистратором поставляется бесплатное ПО CMS (Windows, MacOS)с его помощью можно не только производить настройку видеорегистратора и просматривать видео, но и объединить между собой несколько видеорегистраторов в единую мониторинговую систему.
В случае, когда надобность в доступе к системе видеонаблюдения извне отсутствует, можно использовать автономный вариант подключения:
Внимание:
- Жесткий диск в комплект не входит
- Места подключения камер установленных на улице, должны быть защищены от попадания влаги.
- Все комплектующие и их кол-во можно изменить при заказе!
